简介
AD7626BCPZ 是 ADI 旗下 PulSAR 系列 16 位 SAR 型差分 ADC，专为高速高精度信号采集设计，最高采样速率可达 10 MSPS，依托无流水线 SAR 架构实现零转换延迟，实时采集能力突出。芯片差分输入量程为 ±4.096 V，1 LSB 电压仅 125 μV，线性指标优异，典型 INL±0.45 LSB、DNL±0.35 LSB，可稳定保证 16 位无丢失码；20 kHz 低频输入下信噪比达 91.5 dB，孔径抖动仅 0.25 ps，高低频信号采集失真控制出色。

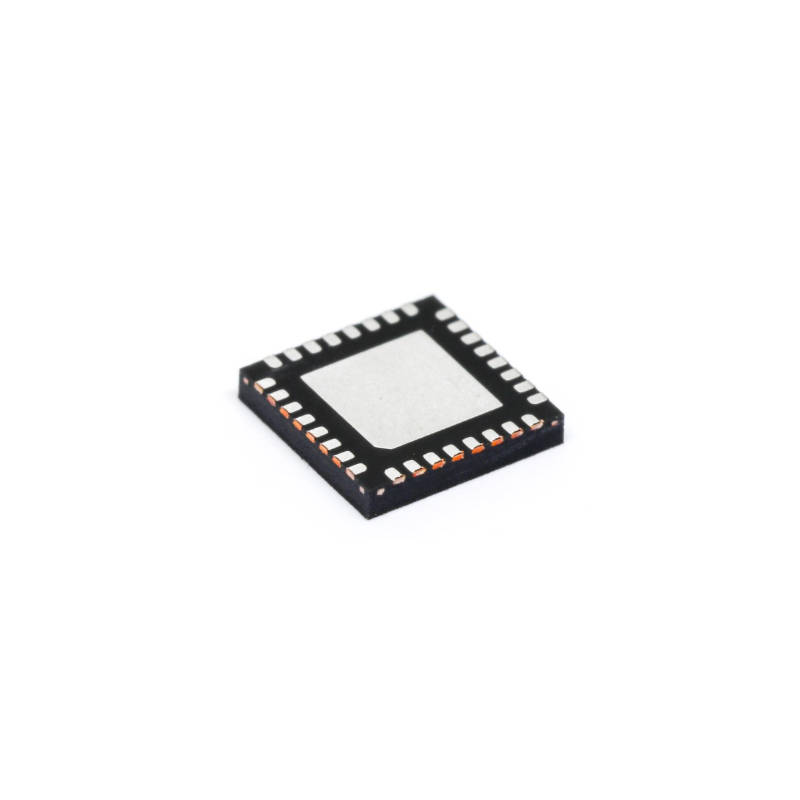

该芯片集成完整基准系统，支持内置 1.2 V 带隙生成 4.096 V 基准、外接 1.2 V 基准、直供 4.096 V 基准三种模式，VCM 引脚可输出 2.048 V 标准共模电压，简化前端差分运放电路。供电采用 5 V 模拟电源与 2.5 V 数字双轨方案，外部基准全速工作功耗仅 136 mW，休眠模式低至微瓦级；数字端搭载 LVDS 差分串行接口，提供回波时钟、自时钟两种传输模式，最高移位时钟 300 MHz，大幅减少板间布线数量。器件采用 5×5 mm 小型 32 引脚 LFCSP 封装，工作温区覆盖 - 40℃至 + 85℃，适配严苛工业与医疗环境。
凭借高信噪比、高速率与差分抗干扰特性，AD7626BCPZ 广泛用于数字 X 光、MRI、红外相机等医学成像设备，同时适配频谱分析仪、通信接收机、高速数据采集卡与各类精密测试仪器。
电气特性
转换性能：16 位 SAR 型 ADC，最高采样速率 10 MSPS，无流水线延迟，差分输入范围 ±4.096 V。
线性精度：典型 INL±0.45 LSB、DNL±0.35 LSB，保证 16 位无丢失码。
动态指标：20kHz 输入时典型 SNR 91.5 dB，孔径抖动仅 0.25 ps rms。
基准配置：内置 1.2V 带隙基准，标准输出 4.096 V，VCM 引脚稳定输出 2.048 V 共模电压。
供电要求：双电源 VDD1=5 V、VDD2/VIO=2.5 V；10 MSPS 外部基准下典型功耗 136 mW。
数字接口：LVDS 差分串行输出，支持回波时钟、自时钟两种模式，移位时钟最高 300 MHz。
温度范围：额定工作温度 - 40℃ ~ +85℃，ESD 耐压 1 kV。
功耗模式：掉电模式功耗仅 8~58 μW，单次转换能耗 13.6 nJ。
