简介

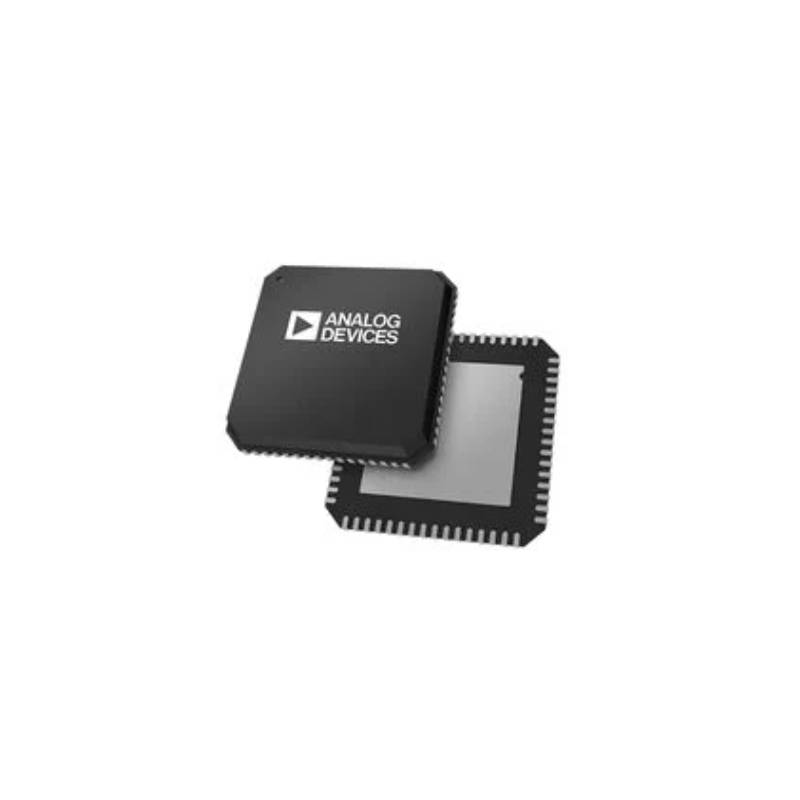

AD9231BCPZ-20 是 ADI 推出的流水线型双通道 12 位模数转换器，额定最高采样速率 20MSPS，专为低功耗、宽频多通道信号采集场景设计，性能稳定可靠。
电气层面，芯片模拟核心仅需 1.8V 单电源，数字输出驱动兼容 1.8~3.3V 主流逻辑电平，差分模拟输入满量程 2Vp-p，700MHz 超高输入带宽，200MHz 高频信号采样仍能保持 69dBFS 信噪比、83dBc 无杂散动态范围，线性误差 DNL 最大 ±0.3LSB，全温区间不存在丢码问题。功耗控制表现优异，单通道典型功耗 32mW，待机功耗 37mW，深度掉电模式仅 2.2mW，适配电池供电设备。时钟系统集成 1~8 分频器与占空比稳定电路，孔径抖动低至 0.1ps，流水线固定 9 周期延迟，时序可控性强。
器件功能设计灵活，搭载三线 SPI 配置接口，无需 MCU 也可通过硬件引脚直控编码格式、掉电开关；输出支持偏移二进制、补码、格雷码三种编码，两路数据可时分复用减少 PCB 布线，内置 BIST 自检与多组测试码，便于整机调试。64 引脚 9×9mm 环保 LFCSP 封装，引脚兼容同系列 10~16 位 ADC，硬件平台可快速升级采样精度与速率。
电气特性
双通道 12 位 ADC，最大采样速率 20MSPS，模拟供电固定 1.8V，数字输出支持 1.8V~3.3V 电平。
模拟输入为 2V 峰峰值差分信号，模拟带宽 700MHz，输入共模典型 0.9V，全温区间无丢码。
线性精度：DNL 最大 ±0.30LSB，INL 最大 ±0.45LSB，内置 1.0V 电压基准。
动态性能：9.7MHz 输入时 SNR=71.3dBFS、SFDR=94.1dBc；200MHz 高频输入 SNR 仍达 69dBFS。
功耗：正常工作典型 69.7mW，待机 37mW，掉电模式仅 2.2mW。
时钟支持最高 625MHz 差分输入，内置 1~8 分频，孔径抖动仅 0.1ps rms，流水线延迟 9 个时钟周期。
数字输出支持偏移二进制 / 二进制补码（SPI 可配置格雷码），通道数据可时分复用输出。
具备 DCS 占空比稳定电路、硬件 PDWN 掉电控制、三线 SPI 配置与 BIST 数字自检功能。
