简介

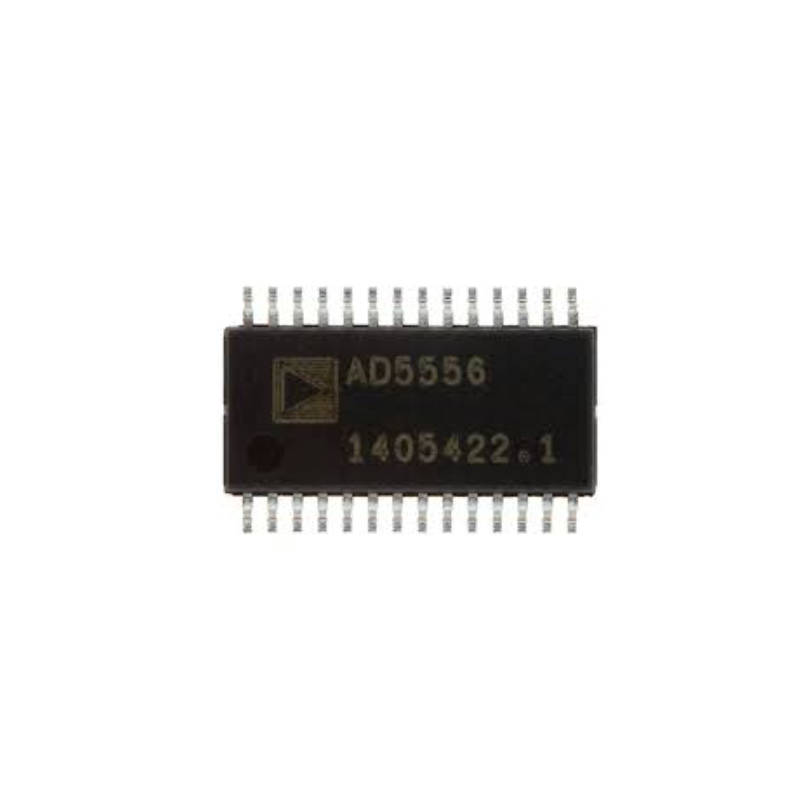

AD5556CRUZ 是亚德诺（ADI）推出的 14 位并行输入电流输出型乘法 DAC，采用 TSSOP-28 RoHS 封装，适配 - 40℃至 + 125℃车规宽温场景，是仪器、测试设备领域高精度信号转换的核心器件。
该芯片核心电气性能突出，C 级版本线性误差控制在 ±1LSB，微分、积分非线性均达标，输出全程单调无跳码；10V 基准下 1LSB 电压为 610μV，满量程温漂仅 1ppm/℃，噪声密度 12nV/√Hz，直流转换精度稳定可靠。供电兼容 2.7V~5.5V 单电源，静态电流仅 10μA，功耗极低；动态性能上，0.5μs 即可收敛至满量程 0.1% 误差，6.8MHz 乘法带宽支持交流信号数控衰减，总谐波失真低至 - 103dB。
它最大特色为片内集成全套四象限精密电阻与反馈电阻 RFB，无需外部精密分压元件，仅搭配两片运放即可搭建 ±10V 双极性输出电路，同时兼容 0~±VREF 单极性输出两种模式。并行双缓冲寄存器架构支持多路 DAC 同步刷新，5V 系统时序最小脉宽 20ns，数字读写高速便捷，基准输入可承受 - 18V~+18V 交直流信号，兼具二、四象限乘法运算能力。
电气特性
分辨率 14 位，C 级精度 INL、DNL 均为 ±1 LSB，输出单调，10V 基准下 1LSB=610μV。
单电源供电 2.7V~5.5V，静态电流最大 10μA，超低功耗。
基准输入范围 - 18V~+18V，内置 5kΩ 四象限电阻、10kΩ 反馈电阻。
满量程输出电流 2mA，输出噪声密度 12nV/√Hz@1kHz。
建立时间 0.5μs，乘法带宽 6.8MHz，总谐波失真 THD=-103dB。
并行双缓冲数字接口，5V 时序最小脉宽 20ns，3V 为 35ns。
工作温度 - 40℃~+125℃，TSSOP-28 封装，RoHS 合规
