简介

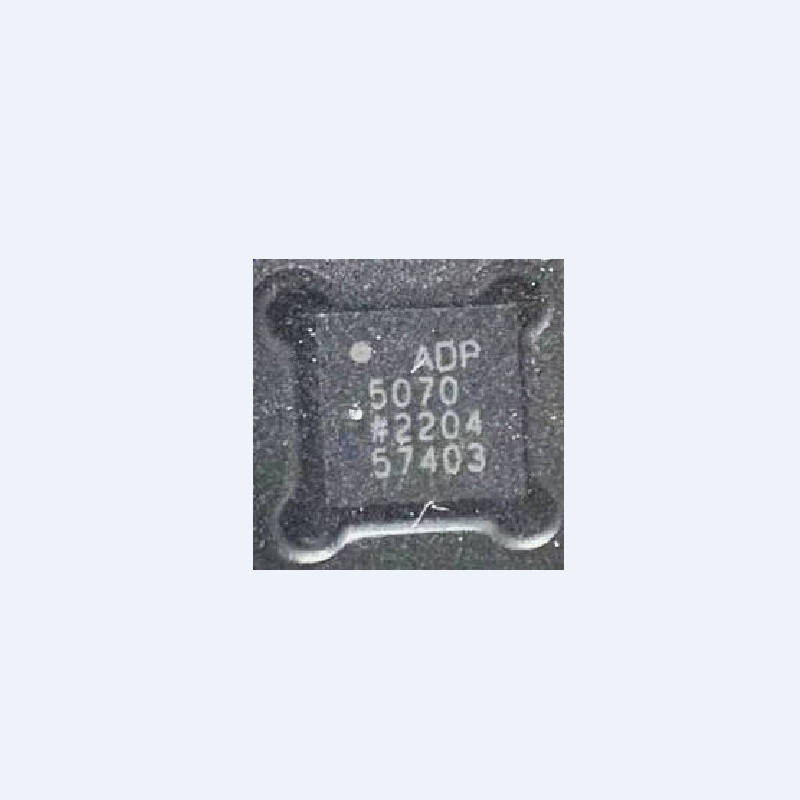

在精密模拟电路、成像设备中，正负高压双轨电源是核心供电需求，ADI 推出的 ADP5070ACPZ-R7 单芯片即可同时生成独立正负可调电压，大幅简化电源设计。该器件为 4mm×4mm 20 引脚 LFCSP 封装工业级 DC-DC，输入支持 2.85V~15V 宽范围单电源供电，正通道集成 1A 升压开关，最高输出 + 39V；负压通道搭载 0.6A 反相开关，最低可至输入电压减 39V，两路输出均依靠分压电阻自由设定电压值，正通道还可配置 SEPIC 电路实现升降压两用。
芯片具备完善噪声与时序优化能力，开关频率可选 1.2MHz/2.4MHz，也能外接 1.0~2.6MHz 时钟同步，两路开关 180° 错相运行降低输入纹波；SLEW 引脚三档压摆率可调，低速模式显著抑制 EMI 干扰。上电支持 4~32ms 可编程软启动，搭配 SEQ 引脚可切换独立、同步、先后三种上电顺序，适配 ADC、CCD 等器件的供电时序要求；关断时可完全切断负载，漏电流仅微安级。
安全机制十分全面，集成 UVLO 欠压、OCP 打嗝限流、OVP 过压、150℃热关断四重保护，工作结温覆盖 - 40℃~+125℃，满足工业、车载严苛温场。主流应用包含双极性运放、高精度 ADC/DAC、CCD 成像偏置、光模块与射频功放负压供电，后端搭配 LDO 还能进一步输出超低噪声电源。
电气特性
输入电压范围 2.85~15V，UVLO 阈值 2.85V 上升 / 2.5V 下降，工作静态电流典型 4mA，关断电流 5~10μA。
升压通道内置 1A 开关，输出最高 + 39V，反馈基准 0.8V，峰值限流 1.0~1.2A。
反相负压通道内置 0.6A 开关，最低输出 VIN-39V，内部参考 1.6V，峰值限流 0.6~0.72A。
开关频率可选 1.2MHz/2.4MHz，支持 1.0~2.6MHz 外部同步，两路 180° 错相工作。
软启动时间 4ms（悬空）~32ms（50kΩ 接地电阻），SLEW 引脚三档可调压摆率降低 EMI。
EN 精密使能阈值典型 1.15V，SEQ 引脚可配置独立 / 同步 / 顺序三种上电时序。
集成 UVLO、OCP 打嗝限流、OVP、150℃热关断（15℃迟滞）全套保护电路。
