简介

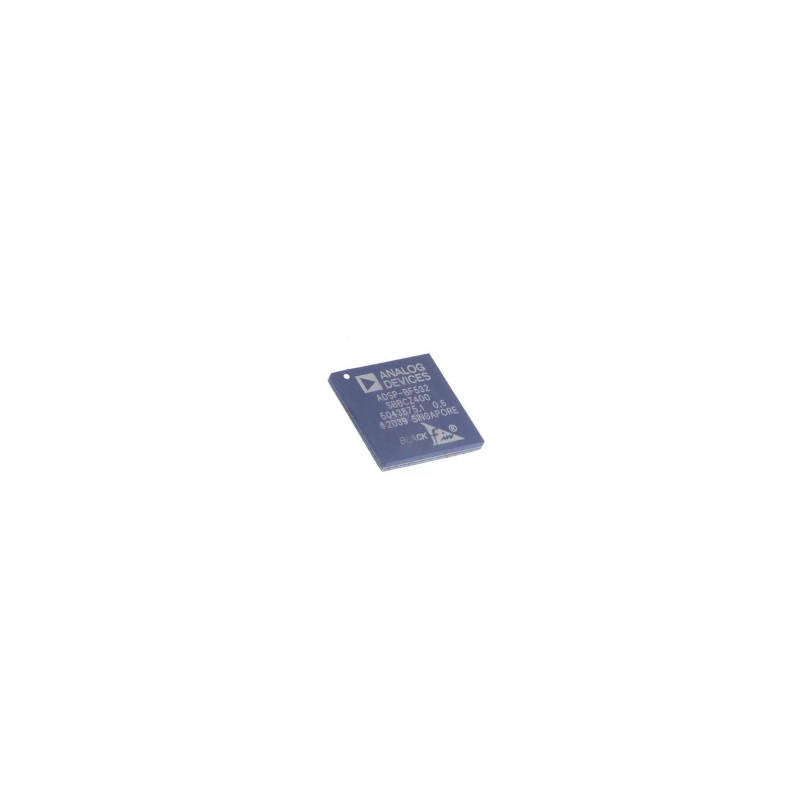

ADSP-BF532SBBCZ400 是 ADI Blackfin 系列 400MHz 定点嵌入式 DSP，采用 160 球 CSP_BGA 小型封装，融合 DSP 高速运算与 MCU 控制能力，是兼顾功耗、成本与实时性能的成熟处理芯片。
电气层面，该芯片采用三独立供电架构：内核标准工作电压 1.2V，可在 0.8V 低压模式运行；IO 与 RTC 外设供电 1.75~3.6V，全引脚耐压 3.8V。内置可编程片内稳压器，搭配四级动态电源模式，冬眠状态静态电流仅微安级别。芯片最高内核主频 400MHz，外设时钟上限 133MHz，工业工作温区 - 40℃至 85℃，极限耐压、时序参数均满足工业设备长期稳定运行要求，集成 RTC32.768kHz 时钟电路、硬件看门狗，大幅提升系统可靠性。
硬件架构与外设是其核心优势。内核搭载双 16 位 MAC 运算单元，单周期完成乘加运算，84KB 零等待片上 L1 内存无需频繁访问外部存储；集成 PPI 视频接口、双通道 I2S 音频串口、SPI、UART、PWM 定时器、16 路 GPIO 等全套外设，配套多路 DMA 通道，数据搬运无需占用 CPU 算力。BF531/BF532/BF533 引脚、代码完全兼容，产品迭代无需大幅改版，开发成本更低。同时配套完整 ADI 官方 IDE、评估套件与算法库，C 语言编译友好，降低信号处理开发门槛。
电气特性
供电分三域：内核 VDDINT 典型 1.2V（0.8~1.2V），IO/ RTC VDDEXT 1.75~3.6V，芯片 IO 耐压最高 3.8V。
主频规格：最高 400MHz CCLK，外设 SCLK 最大 133MHz，由 0.5~64 倍可编程 PLL 倍频生成。
功耗电流：400MHz 标准工况内核典型电流 152mA；冬眠模式 IO 漏电流仅 50~100μA。
工作温度：160 球 CSP_BGA 封装，工业级 - 40℃~+85℃，最大结温 105℃。
极限耐压：VDDINT 最大 1.45V，VDDEXT 最大 3.8V，输入引脚不能超过 - 0.5~3.8V 区间。
IO 电气：3.3V 供电时输出高电平≥2.4V、低电平≤0.4V，单引脚输入电容 4~8pF。
时钟输入：外部 CLKIN 周期 25~100ns，高低电平最小脉宽均 10ns，支持片内 32.768kHz RTC 晶振。
电源管理：内置 50mV 步进可调片内稳压器，支持全速 / 活跃 / 休眠 / 冬眠四档功耗模式。
