简介

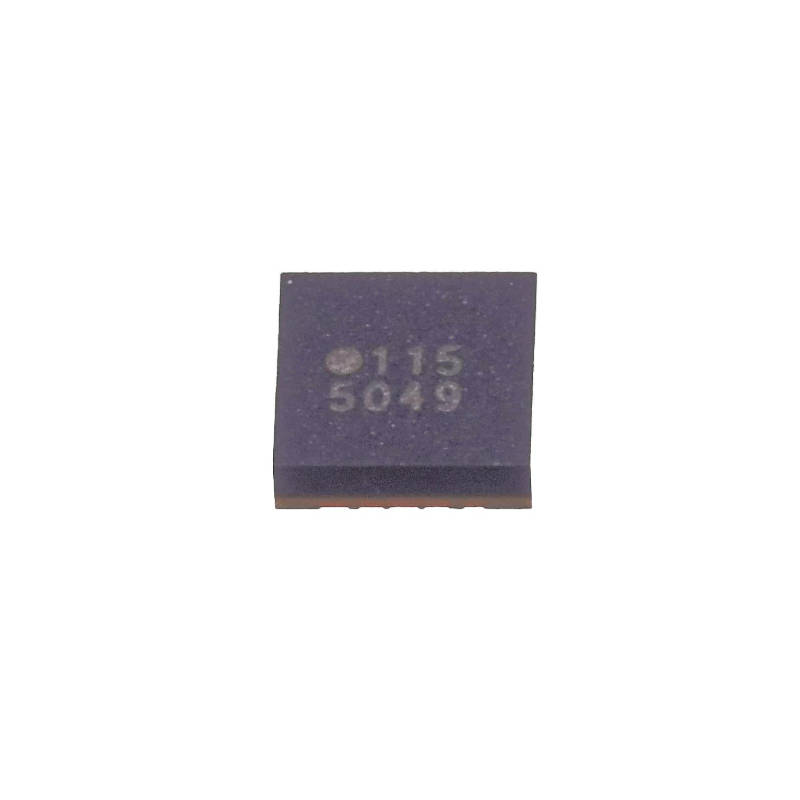

ADRF5049BCCZN是一款采用 SOI 绝缘硅工艺打造的非反射式 SP4T 单刀四掷射频开关，工作频段覆盖 9kHz 至 45GHz，兼顾低频信号与毫米波应用，是多频段射频系统的核心切换器件。
该器件核心优势源于非反射架构，未选中通道内置 50Ω 终端电阻，切换全程端口阻抗稳定，不会产生高驻波干扰射频链路。射频性能表现均衡，18GHz 以内插入损耗仅 1.3dB，45GHz 最高仅 3.3dB；关断通道隔离度最低 35dB，低频段可达 44dB，通道间信号串扰极低。线性与功率承载能力突出，0.1dB 压缩点大于 30dBm，三阶截点 IP3 典型 50dBm，直通通路可长期承受 30dBm 射频功率，还支持 30dBm 带载热切换，适配大功率射频场景。
电气配套设计十分便捷，采用 + 3.3V、-3.3V 双电源供电，控制引脚兼容 CMOS/LVTTL 电平，依靠 EN、LS、V1、V2 四组逻辑实现通道选择与全关断功能；开关切换时间 2.7μs，射频信号稳定仅需 3.4μs，切换响应速度快。器件防护可靠，全部引脚 HBM ESD 耐压 ±2000V，工作温度区间覆盖 - 40℃~+105℃；3mm×3mm 小型 24 引脚 LGA 封装，引脚与 ADRF5042、ADRF5043 兼容，便于硬件迭代替换。
电气特性
插入损耗：1.3dB (≤18G) / 2.2dB (≤40G) / 3.3dB (45G)
隔离度：≥44dB (≤18G) / ≥40dB (≤40G) / ≥35dB (45G)
导通回波损耗：≥18dB
P0.1dB 压缩点：＞30 dBm
IIP3 三阶截点：50 dBm
射频耐受功率：直通 30dBm，关断端接 18dBm，热切换 30dBm
