简介
在毫米波、宽带射频测试与通信系统中，覆盖 DC 至 26.5GHz 频段、兼顾低噪声、高线性与简易供电的放大器件长期存在选型缺口，ADI 推出的 ADL9005ACPZN 依托 GaAs pHEMT 单片微波工艺，实现 0.01GHz~26.5GHz 全频段信号放大，凭借统一 50Ω 片内匹配、单电源简化设计、优异噪声与线性指标，成为宽带射频前端、本振驱动链路的标准化优选器件。

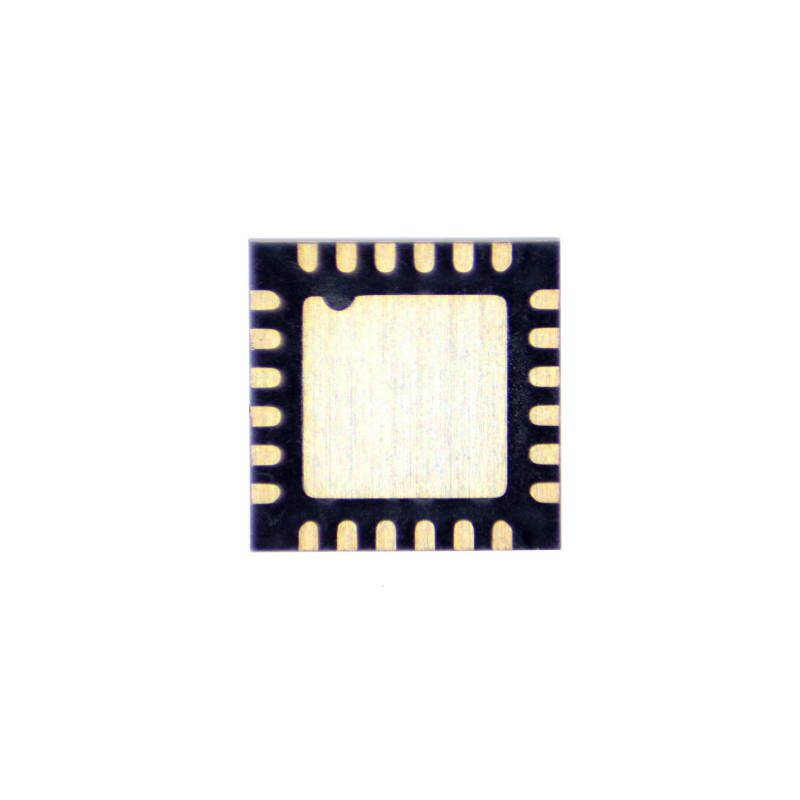

从芯片底层工艺与基础电气架构来看，ADL9005ACPZN 采用砷化镓赝配高电子迁移率晶体管 MMIC 工艺制造，整机仅需单路正电源供电，标准工作电压 5V，允许 3V~6V 宽电压区间适配不同供电系统，绝对最大耐压 7V；标准偏置条件（RBIAS=300Ω、25℃环境）下静态总电流稳定 80mA，其中放大通路消耗 73.6mA、内置偏置支路占用 6.4mA，整机功耗可控。器件射频输入、输出端口均完成片内 50Ω 直流匹配，无需外部匹配网络即可直接对接标准 50Ω 射频传输线，大幅降低 PCB 射频调试难度；封装选用 4mm×4mm 小型 24 引脚 LFCSP，底部集成大面积外露散热焊盘，必须与射频地、直流地完整连接以保障散热性能，封装符合 RoHS 环保标准，适配大批量 SMT 贴片生产。
分频段射频电气性能是该器件核心竞争力，原厂在 25℃标准工况下完成全频段标定。0.01GHz 至 14GHz 低频宽带区间，器件表现出行业领先的低噪声特性，典型噪声系数仅 2.5dB，同时实现 17.5dB 平坦增益，1dB 压缩输出功率 OP1dB 典型 13.5dBm，输出三阶截点 OIP3 达 26dBm，线性度优异，微弱射频信号放大时交调失真极低；进入 14GHz~20GHz 中高频段，芯片呈现正向增益斜率特性，典型增益提升至 18.5dB，噪声系数小幅上升至 3dB，OP1dB 维持 13.5dBm 不变，OIP3 小幅降至 25dBm，饱和输出功率 Psat 由 16dBm 下降至 15dBm；在 20GHz 至 26.5GHz 毫米波区间，增益进一步抬升至 19dB，但高频损耗与晶体管特性限制输出能力，OP1dB 典型值降至 11.5dBm，Psat 为 14dBm，OIP3 降至 22dBm。全工作带宽内，输入回波损耗最小值 15dB、输出回波损耗最小值 14dB，反向隔离 S12 普遍优于 - 30dB，端口驻波与信号隔离性能稳定，多芯片级联时不易产生自激振荡。
综合来看，ADL9005ACPZN 凭借单电源简易架构、0.01~26.5GHz 超宽连续带宽、全频段内置 50Ω 匹配、低频段低噪声高线性四大核心优势，解决了传统多颗窄带放大器级联带来的体积、损耗、调试复杂问题，原厂完整的性能曲线、参考电路、物料清单为硬件开发提供标准化支撑，是宽带射频接收、测试、本振驱动场景下兼顾性能、体积与量产性的可靠放大解决方案。
电气特性
工作带宽 0.01GHz~26.5GHz，输入输出内置 50Ω 直流匹配。
标准供电 5V，工作电压区间 3~6V，最大耐压 7V，标准静态电流 80mA。
0.01~14GHz 典型增益 17.5dB、噪声系数 2.5dB、OIP3=26dBm。
14~20GHz 典型增益 18.5dB、噪声系数 3dB、OP1dB 典型 13.5dBm。
20~26.5GHz 典型增益 19dB，饱和输出功率 Psat 降至 14dBm。
全频段输入回损≥15dB，输出回损≥14dB，反向隔离优于 - 30dB。
极限射频输入功率 22dBm，85℃下最大连续功耗 1.125W。
HBM ESD 耐压仅 ±250V，芯片最高沟道温度 175℃。
