型号介绍

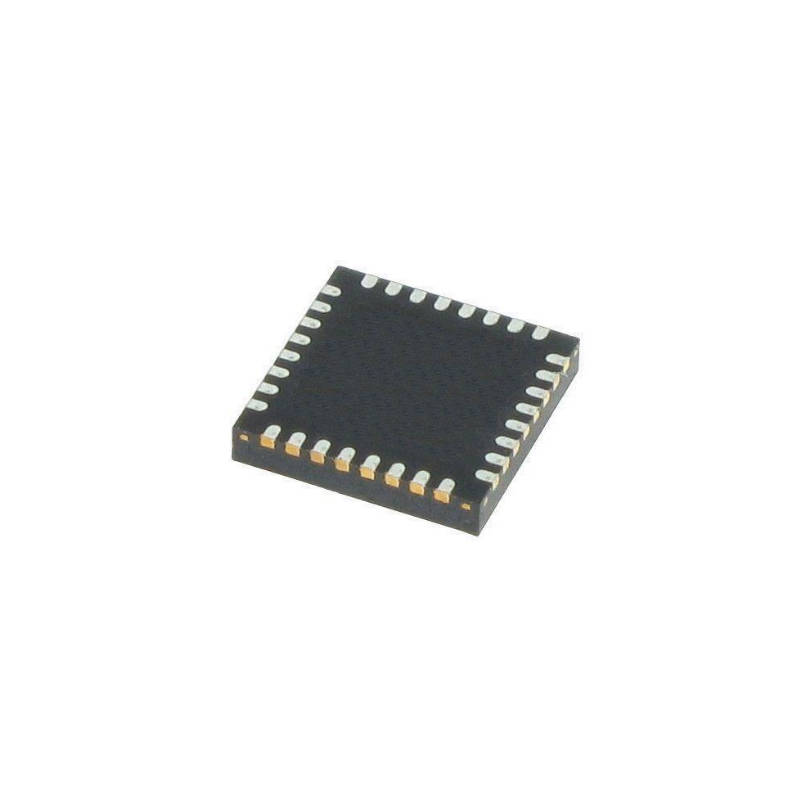

PE44820A-X 是一款 8 位射频数字移相器，它具备完整 8bit 移相架构，总移相覆盖 358.6°，最小相位步进 1.4°，内部集成 180°、90°、45°、22.5°、11.2°、5.6°、2.8°、1.4° 八档基础移相单元，额外搭载 OPT 优化位校准全档位相位误差，实测常温下均方根相位误差仅 1.0°、均方根幅度误差低至 0.1dB，相位与幅度一致性表现优异。芯片标准工作频段为 1.7–2.2GHz，同时支持 1.1–3.0GHz 窄带拓展工作，适配多类 2G/4G 通信射频前端。线性指标上，器件三阶输入截点 IIP3 达到 + 60dBm，0.1dB 压缩输入功率 28dBm，连续波额定输入功率 25dBm，大信号工况下互调失真控制能力突出；在旁路供电模式下，射频信号稳定至目标相位 ±2° 的建立时间仅 365ns，普通内置负压模式下最高切换频率可达 25kHz，切换速率可通过外部负电源进一步提升。
主要特性
移相：8bit，总相移 358.6°，最小步进 1.4°
频率：标准 1.7~2.2GHz，拓展 1.1~3.0GHz
精度：RMS 相位误差 1.0°，RMS 幅度误差 0.1dB
线性：IIP3=+60dBm，0.1dB 压缩输入 28dBm，连续波输入 25dBm
切换：射频建立时间 365ns；普通模式最大切换频率 25kHz
工作温度：-40℃ ~ +105℃
ESD(HBM)：500V
应用领域
相控阵天线系统
气象监测
通信基站收发信机
