型号介绍

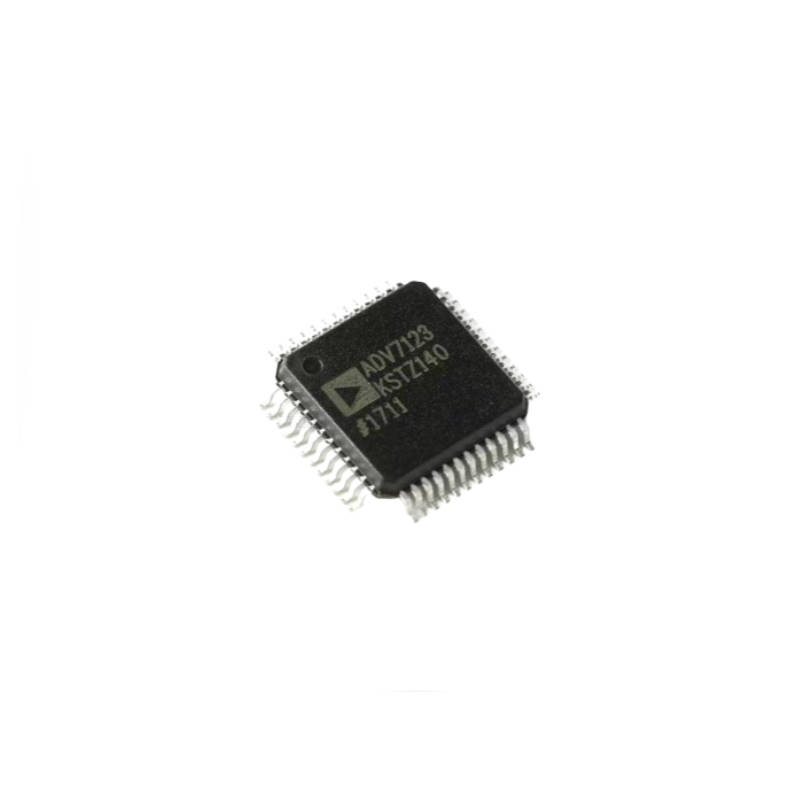

ADV7123KSTZ140-RL 是一款单片 CMOS 工艺三通道 10 位高速视频 DAC，它的内部集成三路独立 10bit 分段式电流 DAC，每一路均配套独立数据寄存器，搭配统一像素时钟完成数字信号锁存转换，官方明确保障 10bit 全程单调输出，线性度表现稳定，3.3V 供电下积分非线性 INL 典型 ±0.5LSB、微分非线性 DNL 典型 ±0.25LSB，最大不超过 ±1LSB；信号切换产生的毛刺脉冲仅 10pV・sec，动态失真控制优异。动态指标中无杂散动态范围 SFDR 是核心画质参数，差分输出性能显著优于单端输出，在 140MHz 最大时钟、40MHz 输出频率条件下，差分输出 SFDR 典型 - 53dBc，降低时钟与输出频率后性能进一步提升，50MHz 时钟、1MHz 输出时差分 SFDR 可达 - 70dBc；三通道之间电流匹配典型 1%，通道串扰 23dB，能够保证 RGB 三色输出幅度一致性，避免画面偏色问题。
主要特性
输出电流范围：2.0～26.5 mA
标准匹配负载：双端 75Ω 同轴电缆，兼容 RS-343A、RS-170
内部基准电压：典型 1.235 V（范围 1.12～1.35 V）
满幅调节电阻 RSET：标准测试 560 Ω，视频应用推荐 530 Ω
通道：3 路独立 10bit DAC
最大速率：140 MSPS
毛刺脉冲：10 pV・sec
SFDR（差分输出，50MHz 时钟 / 1MHz 输出）：-70 dBc
应用领域
工业仪器仪表
数字射频调制设备
模拟视频输出设备
