型号介绍
ADV7123KSTZ50 是一款三通道 10 位高速视频 DAC，它采用分段式电流源 DAC 架构，单片集成三组独立 10 位转换通道，配套 30 路 TTL 电平数字像素输入（R0~R9、G0~G9、B0~B9，低位为 0 通道），同时内置像素时钟锁存电路、复合同步 SYNC 与消隐 BLANK 专用逻辑、1.235V 内置电压基准放大器、满量程电流调节电路以及 PSAVE 省电关断模块，模拟侧每组色彩通道均配备一对互补差分电流输出端 IOR/IOR、IOG/IOG、IOB/IOB，全部模拟输出为高阻抗电流源结构，区别于普通电压输出 DAC，天生适配 75Ω 同轴视频线缆传输场景。所有数字像素、同步、消隐信号统一在 CLOCK 时钟上升沿完成锁存，流水线延迟固定 1 个时钟周期，时序逻辑统一同步，避免图像色彩、同步信号出现相位偏移，简化上层 FPGA / 主控的时序设计压力。
主要特性
模拟输出为高阻电流源，输出电流 2.0~26.5mA，支持差分互补输出；
数字输入 TTL 电平，集成**SYNC 复合同步、BLANK 消隐**视频控制逻辑；
内置 1.235V 电压基准，也可外接 1.12~1.35V 外部基准；
双供电兼容：5V±5%、3.0~3.6V；
低功耗：3V 工作最小功耗 30mW，省电待机典型仅 6mW；
工业级温度：KSTZ 系列 - 40℃~+85℃；高速 JSTZ 系列（240/330MHz）0~70℃；

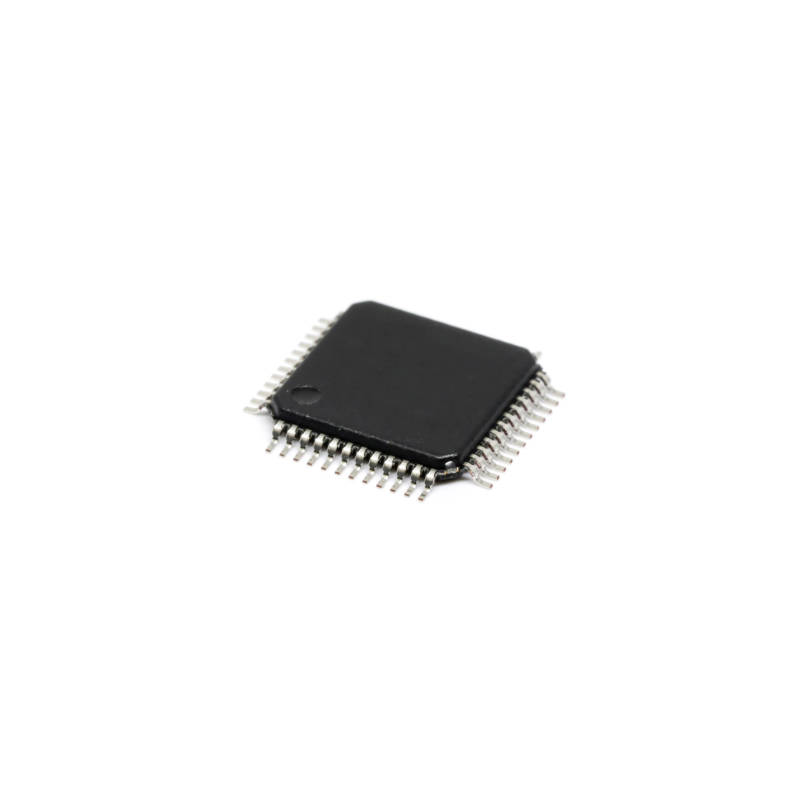

48 引脚 LQFP 封装，无铅 RoHS 合规。
应用领域
工业 / 嵌入式 VGA 显示系统
高清数字视频系统
测试测量设备
