型号介绍

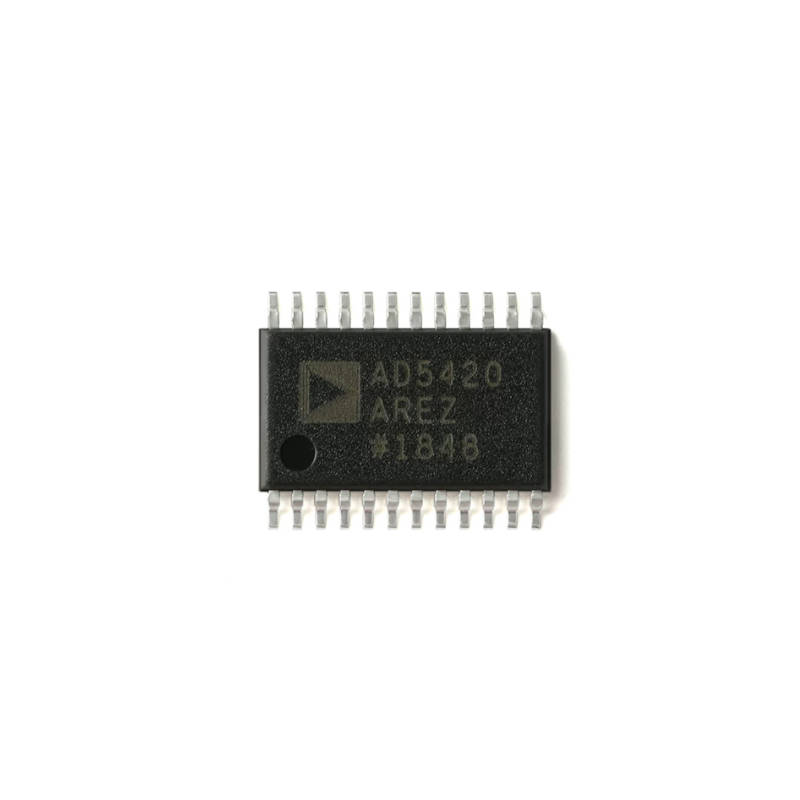

AD5420AREZ-REEL7 是一款16 位单通道工业电流输出 DAC，它的最大优势是高度集成化，片内整合全套辅助功能，降低外围 BOM 成本与调试难度。其一集成 5V 精密基准源，基准输出 4.995~5.005V，最大温漂 10ppm/℃、典型 1.8ppm/℃，既可以自身基准工作，也可通过 REFIN 引脚外接外部高精度基准进一步优化精度；其二搭载全套故障诊断电路，开漏 FAULT 引脚可统一上报 IOUT 开路、环路合规不足、芯片超温三类故障，多片 DAC 可并联 FAULT 引脚实现全局故障汇总，配套只读状态寄存器能区分具体故障类型，方便设备在线自检；其三内置电流监测通路，依靠内部 40Ω 采样电阻 R3，通过 R3SENSE 与 BOOST 引脚输出采样电压，无需外接采样电阻就能实时采集环路电流，简化闭环反馈电路；其四原生支持 HART 总线通信，CAP2 引脚专门用于耦合 AD5700 系列 HART 调制解调器的 FSK 数字信号，只需简单分压衰减电路，即可将 1200/2200Hz 数字信号叠加在 4~20mA 模拟电流上，实现模拟调节与双向数字读写共存；其五配备可编程数字斜率控制，可自由配置电流升降速率，消除输出阶跃毛刺，同时满足 HART 对电流变化速率的规范要求，搭配 CAP1、CAP2 外接滤波电容，能够平滑斜率产生的阶梯波形；另外 BOOST 引脚可外接 NPN 扩流三极管，分流芯片内部功耗，高压满载工况下降低芯片发热，放宽热设计限制。
主要特性
FAULT 开漏告警：IOUT 开路、超温、合规电压不足检测
异步 CLEAR：高电平强制输出至量程下限
可编程数字斜率控制，适配 HART 通信
CAP2 引脚原生支持 HART 调制信号耦合
R3SENSE 内部电流采样，无需外接采样电阻
BOOST 外接扩流三极管，降低芯片功耗
内置 5V 基准，也可外接 5V 外部基准
应用领域
测试测量设备
工业控制
移动电子设备
