内容介绍

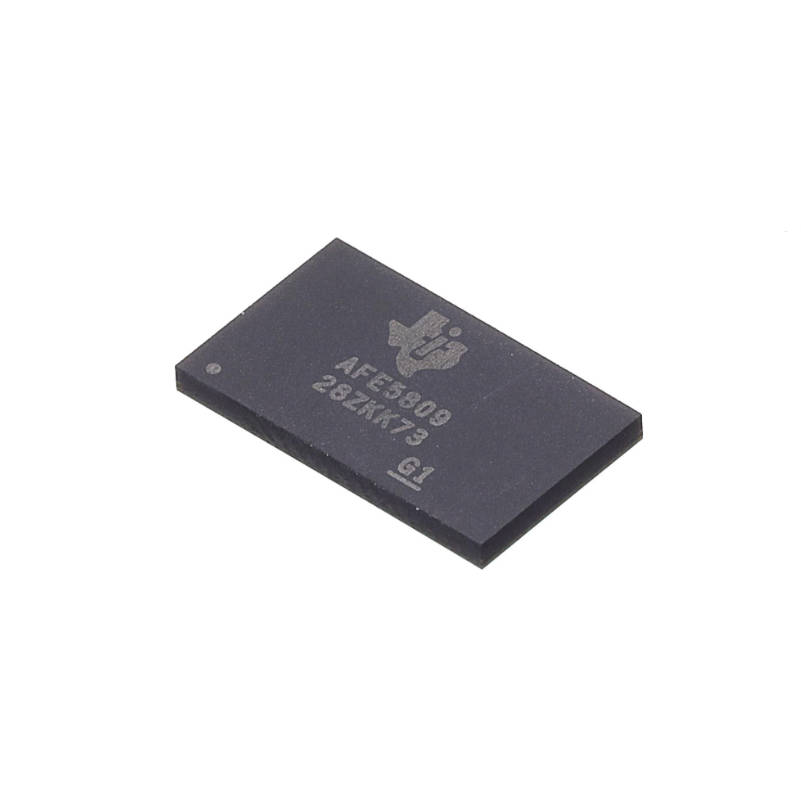

今天我要向大家介绍的是 Texas Instruments 的一款高度集成的8通道模拟前端（AFE）解决方案——AFE5809ZCF。它能稳定提供高达14位/65 MSPS的ADC采样分辨率，信噪比（SNR）高达77 dBFS，同时支持3.15V至3.6V的模拟供电电压。更难能可贵的是，它在提供极低噪声（0.63 nV/√Hz输入参考噪声）与高动态范围测量的同时，极懂收敛，具备灵活的功耗管理，在低功耗模式下每通道功耗低至101.5 mW，从部分掉电模式的唤醒时间低至2 µs（VCA部分），且集成的数字I/Q解调器可大幅降低LVDS数据率，堪称高性能与低功耗的翘楚。发力时，它基于闭环LNA架构与全差分信号路径，对宽频带范围内的串扰和失真具有极高的抑制能力，稳如泰山；收缩时，它支持部分掉电与完全掉电模式，并提供2000V（HBM）的高ESD防护能力。为了让它更易于指挥，设计师还在其内部集成了可编程的无源连续波（CW）混频器、16相位延迟发生器、数字I/Q解调器及可编程LPF/HPF，以及通过SPI接口配置的调试模式，这就像是给它穿上了一身百搭的战甲，大大简化了医疗超声、声纳及工业检测等系统的数据融合与调配工作。最终，它被安置在紧凑的15 mm × 9 mm 135引脚NFBGA封装中，以获得最佳的电气与机械性能，满足高端及便携式超声系统严苛环境需求。
主要特性
测量范围：8通道完整模拟前端（LNA+VCAT+PGA+LPF+ADC+CW混频器）
工作电压：AVDD 3.15V ~ 3.6V；AVDD_5V 4.75V ~ 5.5V
灵敏度/分辨率：14位ADC，77 dBFS SNR；输入参考噪声低至0.63 nV/√Hz
带宽：低通滤波器 10/15/20/30 MHz 可选；高通道数时SNR为58 dBFS
延迟：数字解调器FIR滤波器延迟与抽取因子M相关（M=1时典型延迟为20个ADC时钟周期）
电流消耗：TGC低噪声模式 158 mW/CH（典型值）；CW模式 80 mW/CH；完全掉电模式 0.7 mW/CH
启动时间：部分掉电唤醒 <2 µs（VCA部分）；完全掉电唤醒约 2.5 ms
CW性能：相位分辨率1/16λ；I/Q通道相位匹配±0.1°；三、五次谐波抑制>12dB
抗冲击能力：ESD防护 ±1000V (HBM)；±250V (CDM)
封装尺寸：15 mm × 9 mm (135引脚 NFBGA封装)
应用
医疗超声成像（B模式、CW多普勒、PW多普勒）
无损检测设备（NDE）
声纳应用（支持低至50 kHz信号）
便携式与手持式超声设备
