简介

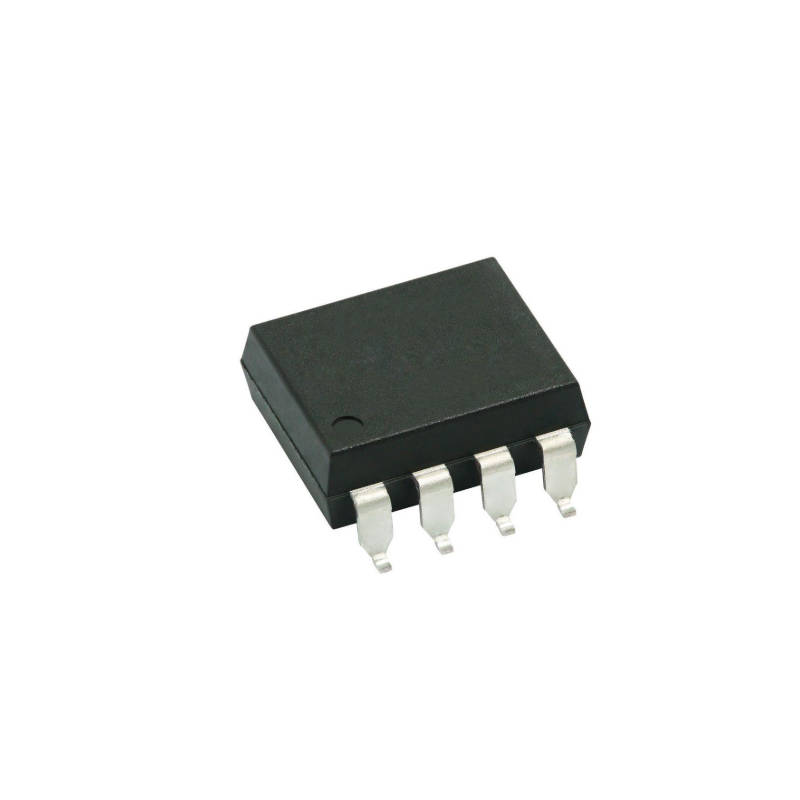

今天我要向大家介绍的是 Broadcom 的光耦——HCPL-5400#300。它的内部结构就像一个高效的“信号转换站”，每个通道包含一个 AlGaAs 发光二极管，该二极管在光学上耦合到一个集成的高增益光子探测器。探测器具有带迟滞的阈值，通常可提供 0.25 mA 的差模噪声抑制能力，并最大限度地减少输出信号抖动。单通道器件的探测器具有三态输出级，无需上拉电阻，可直接驱动数据总线。当输入端接收到电流信号时，LED 会发出光信号，高增益探测器会将光信号转换成电流信号，从而实现逻辑系统之间的高隔离以及与 TTL、STTL、LSTTL 和 HCMOS 兼容的高速信号传递。该器件采用气密性密封封装，专门针对严苛的环境设计，支持表面贴装（鸥翼引脚，Option -300）组装方式。
主要特性
高速传输与低脉冲宽度畸变
高速传输：极高的数据传输速率，典型值可达 40 M bit/s
低脉冲畸变：35 ns 的脉宽畸变规格确保了在 +125°C 下具有 10 MBd 的信号速率
低电平输出电压：驱动 5 个 TTL 负载时，典型值仅为 0.3V
卓越的高共模抑制比（CMR）与隔离能力
超高共模抑制：保证达到 500 V/μs 的共模瞬态抑制能力，保证高噪声环境下的信号完整性
高隔离电压：提供 1500 Vdc 的耐压测试标准
高可靠性保障
高抗辐射能力：具备高辐射免疫力
制造标准：在 MIL-PRF-38534 认证生产线上制造和测试，提供 Class H 和 K 级别
应用
高可靠性关键系统
交通运输、医疗及生命维持系统
高速逻辑系统的隔离
计算机外设接口
开关电源
隔离总线驱动器（网络应用）
脉冲变压器替代品
消除接地回路
恶劣工业环境
高速磁盘驱动器 I/O
A/D、D/A 转换的数字隔离
相关型号
HCPL-5430#200
HCPL-5430#300
HCPL-5500#200
HCPL-5500#300
HCPL-5530#200
HCPL-5530#300
HCPL-5600#200
HCPL-5600#300
HCPL-5630#200
HCPL-5630#300
HCPL-5650#200
4N45
4N45#300
4N46
4N55TXV
