简介

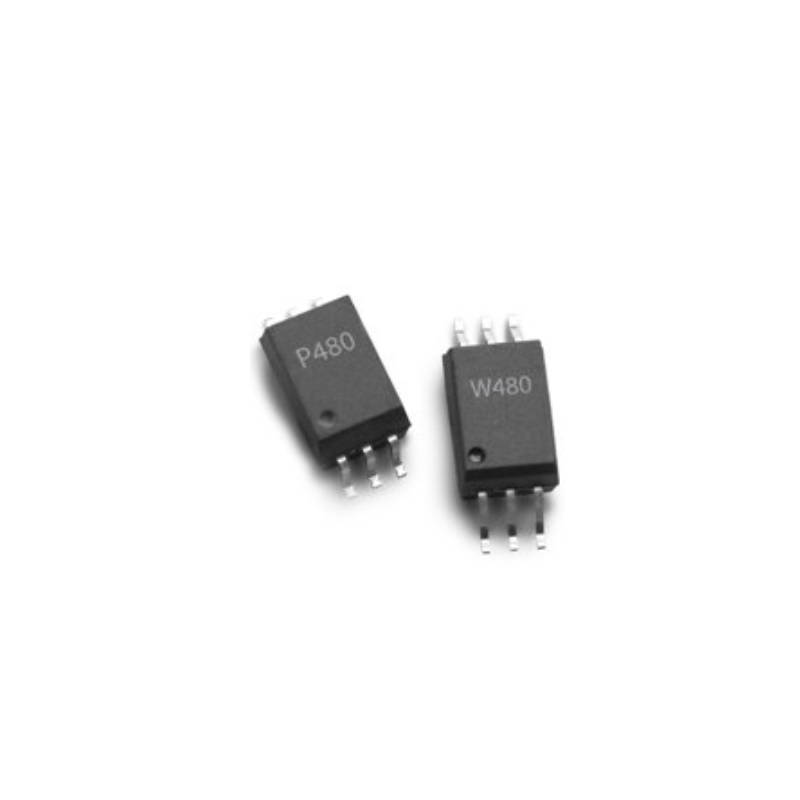

今天我要向大家介绍的是 Broadcom 的光耦合器——ACPL-W480-500E。它是一款高速智能功率模块和门极驱动接口光耦合器，采用兼容表面贴装的8引脚拉伸SO-6封装（提供8-mm间隙）。该器件内部包含一个AlGaAs LED、一个光探测器和一个施密特触发器，无需外部波形调理电路和上拉电阻，可直接驱动IPM或门极驱动器。器件之间的传播延迟差异被最小化，以通过减少开关时间来最大化逆变器效率，并提供高达20 kV/µs（最小保证值）的共模瞬态免疫力。
主要特性
输入输出瞬态耐压：3750 Vrms（持续1分钟，依据UL 1577）
最大工作绝缘电压：891 Vpeak （Option 060）
输入输出电容：0.6 pF
爬电距离/电气间隙：8.0 mm / 8.0 mm
工作温度范围：-40°C 至 +100°C
输入正向电压 (VF)：典型 1.5V，最大 1.7V（IF = 6 mA）
低电平输出电压 (VOL)：最大 0.5V（IOL = 6.5 mA）
应用
IPM（智能功率模块）接口隔离
IGBT/MOSFET门极驱动的隔离
交流和无刷直流电机驱动
工业逆变器
通用数字隔离
相关型号
ACPL-W480-560E
ACPL-W481-060E
ACPL-W481-500E
ACPL-W481-560E
ACPL-W484-060E
ACPL-W484-560E
ACPL-W611-060E
ACPL-W611-500E
ACPL-M51L-060E
ACPL-M51L-500E
ACSL-6300-06TE
ACSL-6310-06TE
ACSL-6310-56TE
ACSL-6410-56TE
ACSL-6420-56TE
