简介

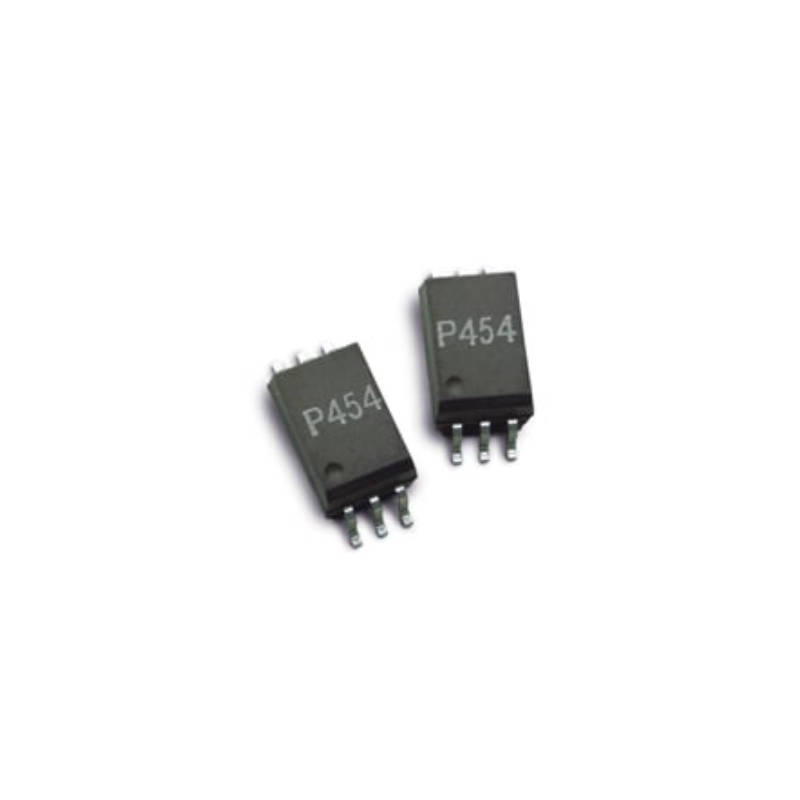

今天我要向大家介绍的是 Broadcom 的高共模抑制比高速光耦合器——ACPL-P454-020E。它是一款具有更短传播延迟和更高电流传输比（CTR）的高速晶体管输出光耦合器，采用兼容表面贴装的6引脚拉伸SO-6封装。该器件内部通过绝缘层将发光二极管与集成光探测器进行电隔离，光电二极管偏置和输出晶体管集电极的独立连接使其速度比传统光晶体管耦合器提高高达百倍。该器件专为IPM逆变器死区时间及其他开关问题设计，提供高达15 kV/µs（最小保证值）、典型30 kV/µs的共模瞬态免疫力，且具备低传播延迟和TTL/IPM双条件保证的特性。
主要特性
输入输出瞬态耐压：3750 Vrms（持续1分钟）
最大工作绝缘电压：891 Vpeak （Option 060）
输入输出电容：0.6 pF
爬电距离/电气间隙：7 mm
工作温度范围：0°C 至 +70°C
输入正向电压 (VF)：典型 1.5V，最大 1.7V（IF = 16mA）
低电平输出电压 (VOL)：最大 0.4V
应用
逆变器电路和智能功率模块（IPM）接口
高速逻辑接地隔离
线路接收器
替代脉冲变压器（节省板载空间和重量）
模拟信号接地隔离
