简介

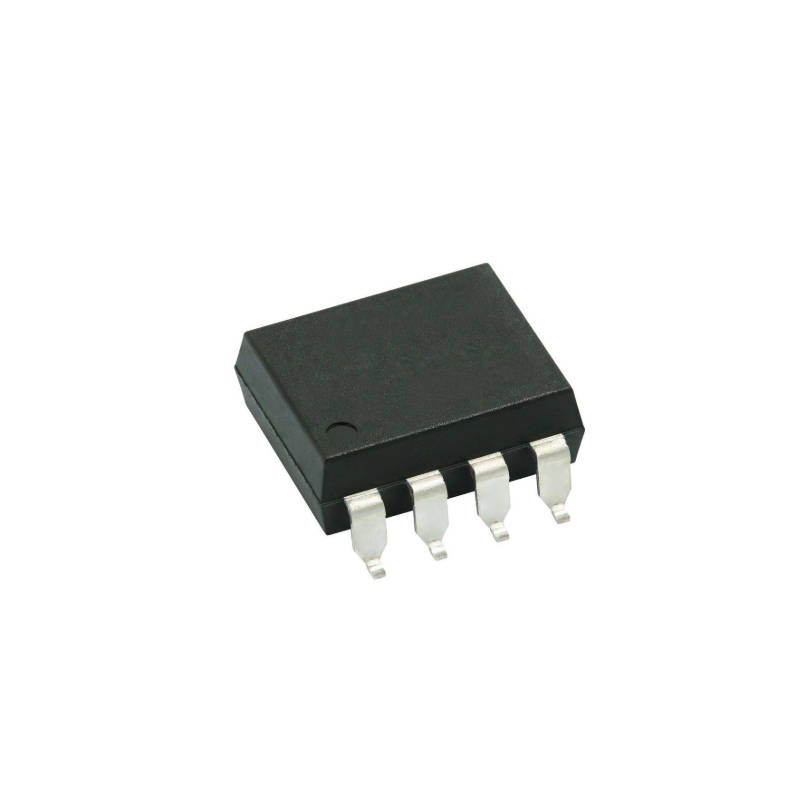

今天我要向大家介绍的是 Broadcom 的光耦合器——6N138-500E。它是一款单通道低输入电流、高增益光耦，专为TTL应用设计。在仅1.6 mA（1个TTL单元负载）的LED输入电流下，即可保证300%的最小电流传输比（CTR），并支持使用2.2 kΩ上拉电阻驱动1个TTL负载。它内部采用LED与集成高增益光电探测器绝缘隔离设计，通过独立的光电二极管和输出级引脚实现了TTL兼容的饱和电压和高速操作。在封装上，它采用300 mil DIP-8鸥翼贴片封装（Option 300），以卷带（1000个/盘）形式提供，并且完全符合RoHS环保标准。在电气防护上，它不仅能够承受高达3750 Vrms的隔离耐压测试（符合UL1577标准），还具备高达10000 V/µs的共模瞬态抑制能力。
主要特性
低输入电流要求：仅需 1.6 mA 的输入电流即可驱动 1个TTL负载。
高电流传输比（CTR）：最小值达 300%，典型值高达 2000%。
TTL兼容输出：低逻辑低输出电压，典型值仅为 0.1 V。
高速传输：具有极低的传输延迟，在IF = 1.6 mA时，传输至低电平延迟时间（tPHL）典型值为10 µs。
高共模抑制：共模瞬态 immunity 高达 10000 V/µs，有效抵抗噪声干扰。
应用
接地隔离大多数逻辑家族
低输入电流线路接收器
EIA RS-232C 线路接收器
电话振铃检测器
117 V 交流线路电压状态指示器（低输入功耗）
低功耗系统中的接地隔离
相关型号
6N137-060E
6N137-320E
6N137-360E
6N137-520E
6N138-020E
6N138-300E
6N138-500E
6N139-020E
6N139-520E
8102801EC
8102801TA
8102801UA
8102801UC
8102802PA
8102802PC
