简介

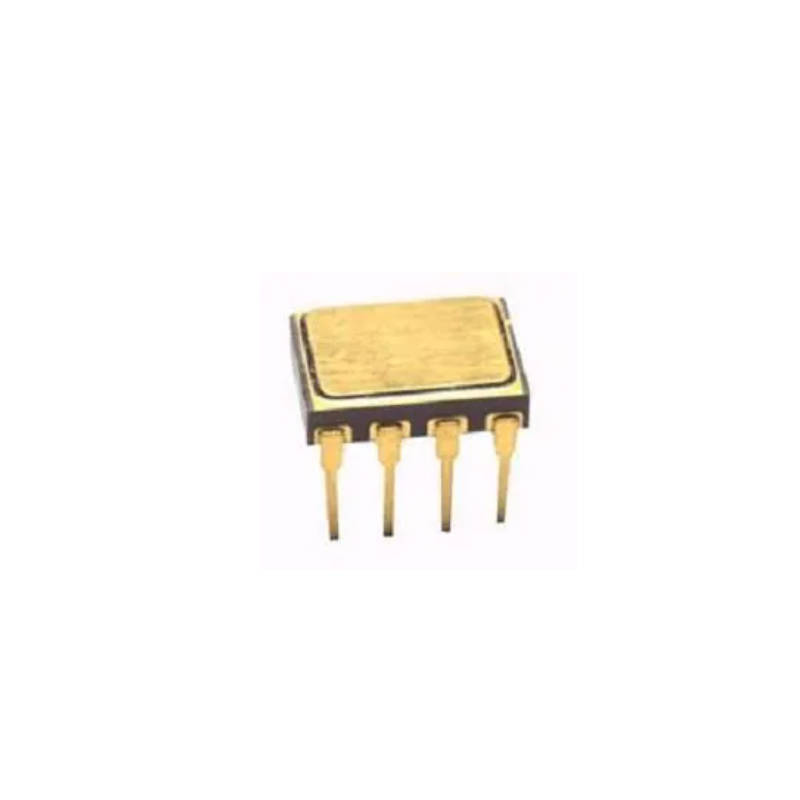

今天我要向大家介绍的是 Broadcom 的双通道密封光耦合器——5962-9085501HPC。它能够达到典型10 Mbd的传输速率，传输延迟仅在60纳秒左右，绝对称得上是高速选手。其次，它拥有极强的抗干扰能力，内部屏蔽层使其共模瞬态抗扰度（CMR）最小保证值达到1000 V/µs，典型值更是能突破10,000 V/µs，这使得它能够在电噪声极大的环境中保持逻辑稳定。此外，输入输出之间具备1500 Vdc的隔离耐压测试能力，电流传输比（CTR）最小保证达到100%，并且与TTL电路完全兼容，每个通道能够驱动6个TTL负载。
主要特性
通道数：双通道
封装形式：8引脚 DIP（镀金引脚）
隔离耐压：1500 Vdc
工作温度：-55°C 至 +125°C
传输速率：10 Mbd（典型值）
共模抑制(CMR)：最小 1000 V/µs（典型 >10000 V/µs）
电流传输比(CTR)：最小 100%
传输延迟：典型 55~60 ns
输出能力：最大 25 mA，可驱动 6个 TTL 负载
输入输出电容：1.0 pF（典型值）
绝缘电阻：10¹² Ω（典型值）
应用
线路接收器
电压电平转换
隔离输入线路接收器
隔离输出线路驱动器
逻辑地隔离
