罗德与施瓦茨FSV30频谱分析仪10Hz至30GHz
【简单介绍】

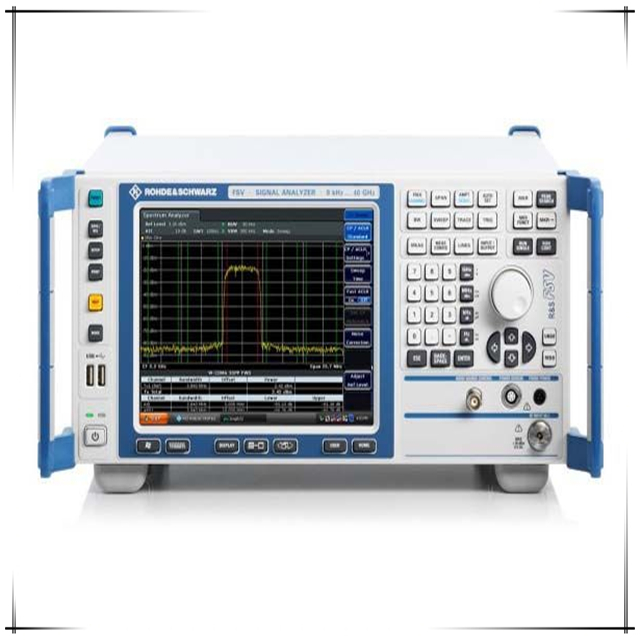

罗德与施瓦茨频谱分析仪/信号分析仪FSV30
R&S?FSV 30是多功能信号及频谱分析仪系列，适用于参与射频系统的开发、生产、安装以及维修的用户。
R&S?FSV 30是适合所有的通用测量任务（试验台、生产及现场应用）的理想仪器。 该仪器提供符合***的蜂窝及无线标准的数字调制分析，可在 160 MHz 的分析带宽下测量组件、芯片组及**。
典型测试任务涵盖符合标准的频谱发射模板测量以及杂散及相邻信道泄漏比 (ACLR) 测量。
测量应用（涵盖 EMI 诊断、相位噪声、噪声系数、模拟解调及矢量信号分析）使通用 R&S?FSV 提供的功能更为全面。
主要特点
频率范围为 4/7/13.6/30/40 GHz
160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观 (5 GHz)
0.4 dB 电平测量不确定性（ 7 GHz）
在 10 kHz 频率偏置下，相位噪声为 –110 dBc (1 Hz)
+15 dBm 三阶截止点 (TOI)
在 1 Hz 带宽条件下，显示平均噪声电平 (DANL)： –155 dBm（在 1 GHz 条件下），–147 dBm（在 30 GHz 条件下）； 带 R&S?FSV-B24 前置放大器： –162 dBm（在 30 GHz 条件下）
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用
支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、W**/HSPA+、TD-S**、GSM/EDGE、**2000?/1xEV-DO、Bluetooth? 的无线测量应用
在使用谐波混频器的情况下，频率达 500GHz
使用可拆固态盘或硬盘驱动器，以确保测试数据的机密性
规格
频率
频率范围 R&S?FSV4 10 Hz 至 4 GHz
R&S?FSV7 10 Hz 至 7 GHz
R&S?FSV13 10 Hz 至 13.6 GHz
R&S?FSV30 10 Hz 至 30 GHz
R&S?FSV40 10 Hz 至 40 GHz
参考频率的老化 1×10-6
带 R&S?FSV-B4 选件 1×10-7
带 R&S?FSV-B14 **精度参考频率选件 4×10-9
分辨率/带宽
分辨率带宽 标准扫描 1 Hz 至 10 MHz
标准扫描，零跨度 1 Hz 至 10 MHz，20 MHz，28 MHz1)
40 MHz 可选
FFT 扫描 1 Hz 至 300 kHz
信道滤波器 100 Hz 至 5 MHz
EMI 滤波器 200 Hz，9 kHz，120 kHz，1 MHz
视频滤波器 1 Hz 至 10 MHz，20 MHz，28 MHz，40 MHz1)
信号分析带宽 28 MHz1)
带 R&S?FSV-B70 选件 40 MHz2)
带 R&S?FSV-B160 选件 160 MHz3)
显示平均噪声电平 (DANL)
DANL（1 Hz 带宽） 1 GHz –152 dBm，–155 dBm（典型值）
3 GHz –150 dBm，–153 dBm（典型值）
7 GHz –146 dBm，–149 dBm（典型值）
13 GHz –148 dBm，–151 dBm（典型值）
30 GHz –144 dBm，–147 dBm（典型值）
40 GHz –136 dBm，–139 dBm（典型值）
带前置放大器，
R&S?FSV-B22 选件 1 GHz –162 dBm，–165 dBm（典型值）
3 GHz –160 dBm，–163 dBm（典型值）
7 GHz –156 dBm，–159 dBm（典型值）
带前置放大器，
R&S?FSV-B24 选件 10 GHz –164 dBm，–167 dBm（典型值）
30 GHz –159 dBm，–162 dBm（典型值）
40 GHz –154 dBm，–156 dBm（典型值）
互调
三阶截止点 (TOI) f <3.6 GHz +13 dBm，+16 dBm（典型值）
3.6 GHz 至 30 GHz +15 dBm，+18 dBm（典型值）
W** ACLR 动态范围
无噪声补偿 70 dB
有噪声补偿 73 dB
相位噪声
1 GHz 载波频率 10 kHz 载波偏移 –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值）
100 kHz 载波偏移 –115 dBc (1 Hz)
1 MHz 载波偏移 –134 dBc (1 Hz)
总体测量不确定性
3.6 GHz 0.29 dB
7 GHz 0.39 dB
R&S?FSV-B9 **发生器
频率范围 R&S?FSV4 100 kHz 至 4 GHz
R&S?FSV7/13/30/40 100 kHz 至 7 GHz
频率偏移 1 GHz
电平范围 –60 dBm 至 0 dBm
1) R&S?FSV40，1307.9002K39： 带宽 10 MHz。
2) 不适用于 R&S?FSV40，1307.9002K39。
3) R&S?FSV30 及 R&S?FSV40 仅支持 R&S?FSV-B160 选件（ 7 GHz）。
