触摸屏导电硅胶怎么选？—屏边EMI与触控噪声的破局点
做显示屏模组研发或采购的朋友，这两年大概率被同一件事卡过：边框越做越窄，屏下指纹、高刷、触控IC全挤在一起，RE认证和触控噪声的调试越来越难收。很多项目卡壳的地方，往往不在主控也不在屏驱，恰恰在"屏与结构件之间那圈导电硅胶"上。
一、选型先看哪几项，别被参数表绕晕
屏周边用的导电硅胶，核心就盯四个数：
温域与老化：-40~125℃是baseline，100℃×168h热老化后体积电阻率涨幅不超过初始值1.5倍（参考MIL-DTL-83528C）
压缩永久变形：70℃×22h条件下≤30%是国标参考线，车规和长寿命工控建议压到15%以内
屏蔽效能(SE)：屏边应用一般盯20MHz–10GHz这一段，消费级做到70–80dB够用，车规或高端笔电建议往90dB以上靠。换算一下，80dB对应电磁波能量衰减99.99%
体积电阻率：行业合格线在10⁰ Ω·cm以内，做得稳的厂家能压到10⁻³~10⁻¹ Ω·cm区间，同批次波动控制在5%以内才算靠谱
填料体系也顺带提一句：镀银玻璃微球综合性价比最高，体积电阻率0.01–0.05 Ω·cm、SE能到80–120dB，屏边和通信设备都用得最多；追求极致上镀银铜粉，但铜易氧化，仓储和硫化工艺要盯紧。
二、市场验证：数据比宣传册诚实
全球导电硅胶市场2024年规模约60亿美元，预计2030年将达到87亿美元，年复合增速6.5%；其中美国市场2024年约16亿美元，中国市场预计2030年达到20亿美元，2024-2030年复合增速9.6%。
价格带分得很清：消费电子级150–300元/kg，车规级300–600元/kg，医疗级能到800–1500元/kg。杭州海合新材料这边接触下来，屏厂客户的真实诉求其实就两个：一是0.8mm以下超薄截面还能保压缩回弹，二是1000次以上弯折后接触电阻不跳。这两点卡住，大半项目就能往下走。
三、优劣势和场景，得分开看
导电硅胶在屏周边的核心价值，是"导电 + 缓冲 + 密封"三件事一次解决。
具体落到触摸屏相关场景，应用形态其实是多样的：
触控屏边框按键区：位于电路板上方与其相对设置的导电硅胶片，与第一电极、第二电极构成电容，用于确定待操作位置
智能POS等物理按键配件：通过导电硅胶组件实现凸起硅胶按键与触点，解决佩戴手套操作物理按键配件无法实现按键操作功能的问题
电容笔笔尖：硅胶基底配合导电连接件，提高触摸屏反应灵敏度，还能有效保护屏幕不被划伤

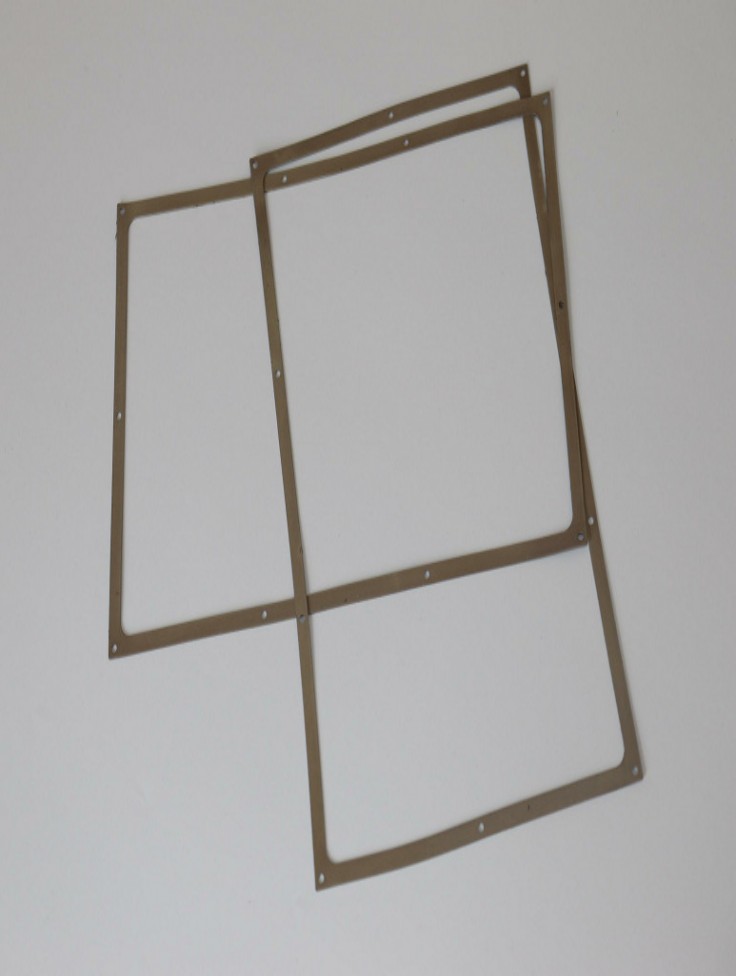

屏框接地与EMI密封：在屏与结构件之间形成连续导电通路，压制屏端辐射
这里有个经验值值得记一下：普通硅胶添加碳粉或金属微粒后，电阻率降到10³–10⁶Ω·cm就能与屏幕形成稳定耦合电容。所以选材时不是"越导电越好"，而是要匹配你的笔型结构和主控算法。
四、未来布局：国产替代与差异化
目前高端导电硅胶仍由陶氏、瓦克、信越、迈图等外资品牌占据，但国产化替代在加速——以杭州海合新材料有限公司等本土技术力量为依托，国内企业在配方数据库、填料分散技术、低压缩永久变形控制上逐步突破。
杭州海合新材料有限公司在导电硅胶这条线上走的也是"按工况配填料"的路子，不追极端参数，先把硬度、阻燃、导电率按客户工况做成可调配方库，再做模压到模切的一体化交付，车规AEC-Q200那套验证流程也能接。研发那边拿工况过来对表，比自己从头调配方省事。
未来几年的确定趋势有两个：一是"密封+缓冲+屏蔽"三合一的需求只会往上走，新能源车单车导电硅基材料用量1.8–2.5kg，电池包、800V高压触点、电驱EMI都在吃货；二是SMT兼容（背胶预贴或载带）会成为高端项目标配——能跟PCB同步过炉，产线效率差出来的是真金白银。
但也要泼点冷水：毫米波极端高频下导电硅胶屏蔽效能还是略逊金属簧片；长期极限压缩场景得专门挑低压缩变形的车规配方。选型时先把工况参数钉死，再去对填料档位，比盯着"镀了什么银"看参数表管用。
