Hilo_ ALL-200G_IC烧录器万用型_支持各类IC_USB2.0_产品型录

型号: Hilo_ ALL-200G_IC烧录器万用型_USB
品牌: Hilo Max(禾洛半导体)

--- 产品参数 ---

  • 支援 IC 种类 MCU/MPU、SPI Memory、NOR/NAND 等
  • 支援封装种类 DIP、SDIP、SOP、SSOP、TSOP、PLCC等
  • 支援 IC 脚数 8 pins ~ 300 pins
  • 烧录座 8 个烧录座转接板(HD-xxx-xxx / UHD-xxx
  • 烧录功能 Load File、Read Master、Program等
  • 传输接口 USB1.1【12 Mb/s】 USB 2.0【480M】
  • 操作系统 Windows XP、7、8、10
  • 电源 AC 100-240V / 50-60Hz
  • 电力消耗 ~0.8 A
  • 工作温度 0 ~ 40℃(32 ~ 105℉)
  • 外观尺寸 162 mm × 257 mm × 100 mm(宽×深×高

--- 数据手册 ---

--- 产品详情 ---

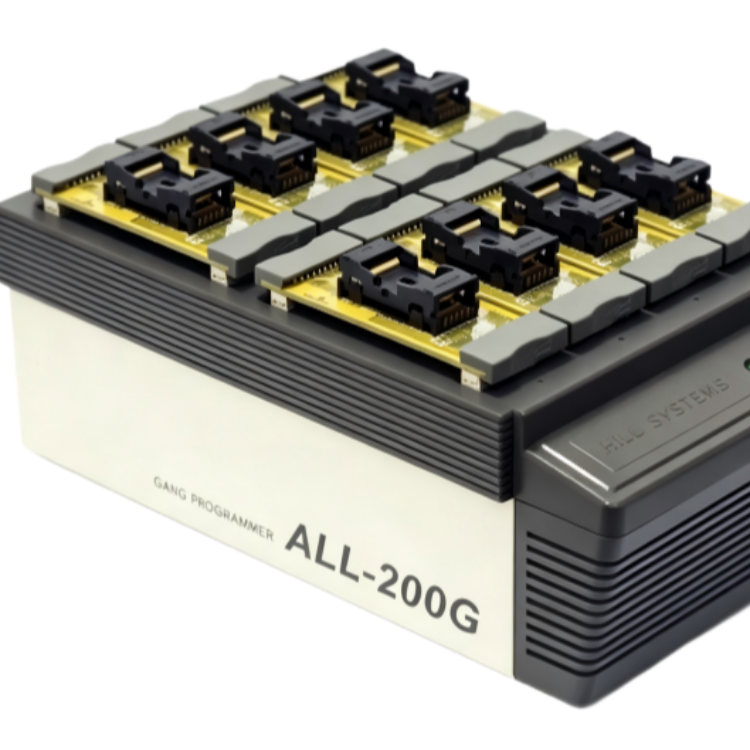

ALL-200G 量产型万用烧录器

一拖八 · 大规模量产解决方案


产品描述

ALL-200G 是一款专为量产需求设计的高性能万用型烧录器,搭载 16 位超高主频核心与 8 组独立驱动电路,可同时进行多颗 IC 并行烧录。通过 USB 接口可连接多达 8 台设备,实现 128 颗 IC 同步烧录,大幅提升生产效率。全引脚自动检测功能有效防止芯片反向与接触不良,结合每周更新的软件支持,为 MCU、eMMC、NAND Flash 等各类芯片的量产提供稳定可靠的烧录平台。


关键亮点

高速并行烧录
8 组独立驱动电路设计,多颗 IC 并行烧录互不干扰,确保烧录品质一致。

超强量产扩展
单台 PC 最多可连接 8 台 ALL-200G 主机,同时驱动 128 颗 IC 进行烧录,产能最大化。

广泛 IC 兼容
支持 MCU/MPU、eMMC、eMCP、NOR/NAND Flash、EEPROM、SPI Memory、FPGA、CPLD 等各类芯片。

全封装覆盖
适配 DIP、SDIP、SOP、SSOP、TSOP、PLCC、QFP、QFN、SON、BGA 等主流封装。

智能安全防护
全引脚自动检测技术,防止 IC 反向烧毁、接触不良,降低废品率。

灵活转接板设计
采用 HD/UHD/UHD2 系列烧录座转接板,最多可安装 8 片,支持最多 16 个烧录座,更换转接板即可适配不同 IC。

持续软件更新
烧录支持软件每周更新与新增,确保对最新芯片的即时支持。

完备烧录功能
支持 Load File、Read Master、Program、Verify、Auto、ID Check、Checksum、Blank Check、Erase、Secure、Protect/Unprotect、Edit、Function Configuration、Self Test 等丰富操作。


应用场景

大规模电子制造量产

适用于消费电子、通信设备等领域的大批量芯片烧录场景。通过一台电脑集中控制多台 ALL-200G,实现 128 颗 IC 同时烧录,配合自动化上下料设备,构建高效量产线。

MCU 及存储芯片批量烧录

针对智能家居、工业控制产品中广泛使用的 MCU、eMMC 及 NAND Flash,发挥其高速并行烧录优势,显著提升单位时间产出,满足严格交期。

多品种 IC 并行烧录

适用于需要同时处理多种不同类型 IC 的生产环境。8 组独立驱动电路确保 MCU、Flash、FPGA 等不同芯片在同一系统中并行烧录时互不干扰,保持各自的最佳烧录品质。


智能化量产管理软件

图形化多通道监控界面
提供直观的图形化操作界面,同一画面清晰显示最多 128 个烧录座的实时状态(待命、烧录中、通过/失败),生产状况一目了然。

多设备集群控制
支持单台 PC 同时管理最多 8 台 ALL-200G 主机,统一任务下发与同步启动,实现大规模并行烧录的集中调度。

持续更新的芯片资料库
软件与云端数据库同步,每周更新与新增烧录支持,确保对最新 MCU、eMMC 等芯片的即时兼容。

工程配方与数据追溯
支持将不同芯片的完整烧录配置(算法、参数、配置字)保存为工程文件,实现快速换线。自动记录每批次烧录结果,生成详细报表,为质量追溯提供完整数据链。

智能诊断与日志管理
提供详细的硬件连接诊断与烧录过程日志,便于快速定位异常,保障产线稳定运行。


产品规格



类别项目规格参数
基础信息产品型号ALL-200G 量产型万用烧录器
核心硬件核心架构16 位超高主频核心 + 高性能 FPGA 和 CPLD
 驱动电路8 组独立驱动电路,多颗 IC 并行烧录互不干扰
 安全防护全引脚自动检测(防止 IC 反向烧毁、接触不良)
兼容性支持 IC 种类MCU/MPU、EEPROM、eMMC、eMCP、SPI Memory、NOR/NAND Flash、FPGA、CPLD 等
 支持封装种类DIP、SDIP、SOP、SSOP、TSOP、PLCC、QFP、QFN、SON、BGA 等
 支持 IC 引脚数8 pins ~ 300 pins
 烧录座最多可安装 8 片转接板(HD/UHD/UHD2 系列),支持最多 16 个烧录座
系统扩展连接扩充性单台 PC 最多可同时连接 8 台主机
 最大烧录数量单系统最多支持 128 颗 IC 同时烧录(8 台 × 16 烧录座)
功能与连接烧录功能Load File、Read Master、Program、Verify、Auto、ID Check、Checksum、Blank Check、Erase、Secure、Protect/Unprotect、Edit、Function Configuration、Self Test 等
 传输接口USB 2.0 High Speed / USB 1.1(480/12 Mb/sec)
电气与环境电源要求AC 100-240V / 50-60Hz
 电力消耗~0.8 A
 工作温度0 ~ 40℃(32 ~ 105℉)
物理规格外观尺寸(宽×深×高)162 mm × 257 mm × 100 mm
 设备重量~2.2 kg(主机)
软件支持操作系统支持Windows XP、7、8、8.1、10
 软件更新烧录支持软件每周更新与新增
