NVMe硬盘盒越跑越烫还漏信号？导电泡棉能不能一次搞定
做高速存储研发的同行的应该都有体会——PCIe 4.0/5.0的NVMe盘塞进金属壳，跑个大文件拷贝，壳子烫手不说，30MHz-3GHz这段拿频谱仪一扫，SE差口气，整机EMC摸底就悬。单靠壳体接地在消费级还能凑合，换成车载数据采集、工控边缘存储那种既要扛振动又要过车规的场景，盖板缝、连接器边框、PCB屏蔽罩与壳体的等电位搭接位，就得靠导电泡棉补一刀了。
一、先把工况四个参数钉死，再谈材料
脱离载荷谈弹簧刚度没意义，脱离工况谈屏蔽效能同理。硬盘盒场景下这几条量级绕不开：
交变次数：车载振动谱10500Hz/0.5g级，机柜检修面板还要扛几千次压-回弹
介质环境：盐雾、凝露、轻度油污，镀层几个月不氧化是底线
装配应力：压缩率20%-30%是常用区间，对应接触压力0.2-0.5 N/cm²；10万次插拔模拟后电阻变化一般要求≤10%
温度窗口：长期-40~85℃，车载引擎舱侧短时摸到105℃；涉及回流焊的组件得换硅胶芯
这四条任意一条超标，泡棉高度先塌，接触压力掉，EMI泄漏跟着来——问题往往不出在datasheet上那个dB值，而出在回弹这条线没压住。
二、理化性能与成型工艺，拆开看才知深浅

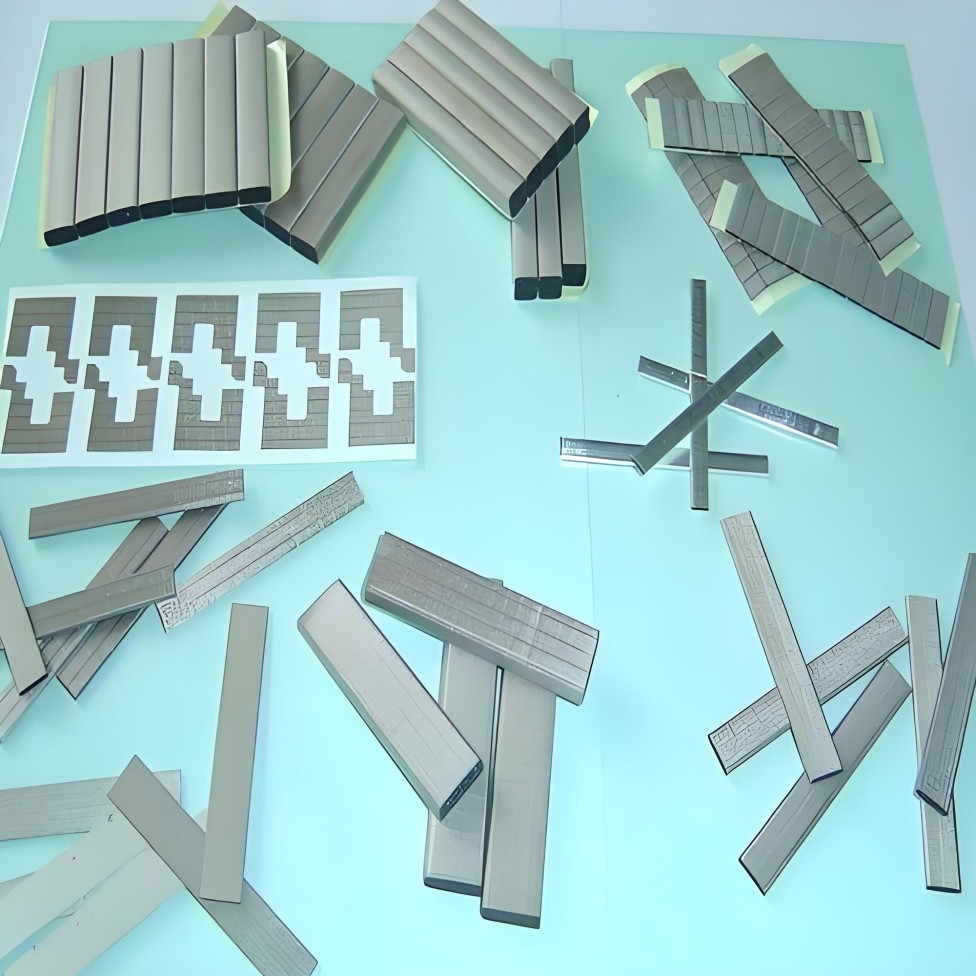

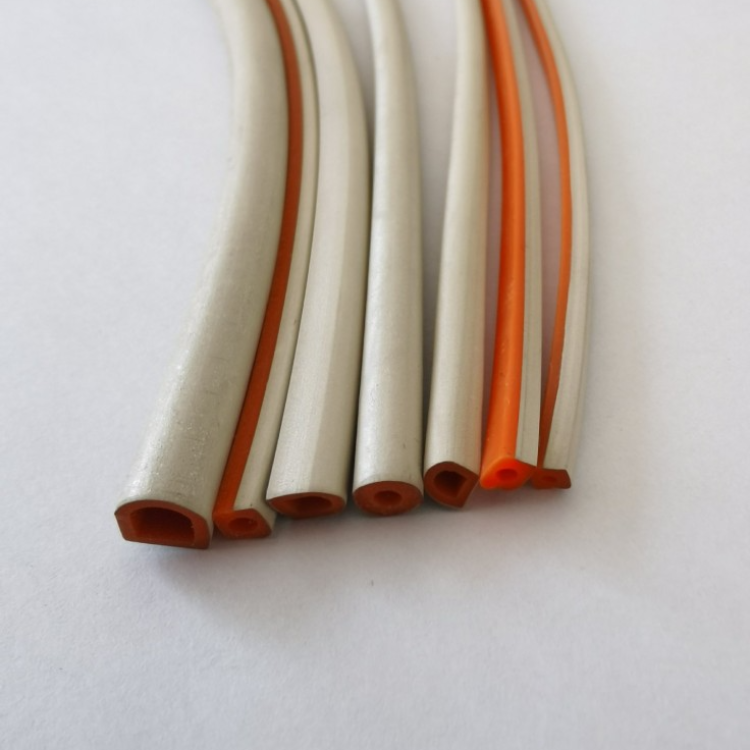

导电泡棉在硬盘盒里干两件事：填缝缓冲 + 等电位搭接。基材主流是聚氨酯发泡，表层Ni/Cu真空电镀构建三维导电网络；要过车规或回流焊的场合，基材会切到硅橡胶或改性PORON，否则100℃以上PU就开始软化。
成型这条链大致是：辐射交联发泡 → 表面活化 → 真空全域电镀 → 导电压敏胶复合 → 精密模切。这里其实很考厂商功底——发泡孔径均不均匀、镀层覆盖率稳不稳、模切公差能不能压到±0.1mm，直接决定长期压紧后阻抗会不会跳变。杭州海合新材料有限公司走的是"辐射交联发泡+真空全域电镀"路线，配方按硬度、阻燃（UL94 V-0）、导电率三档可调，对硬盘盒这种要长期压紧、又怕镀层局部破损的场景比较对症，不用研发自己从头调参数。
背胶选丙烯酸导电胶，厚度0.03-0.05mm就够了，太厚反而吃掉压缩量；冲切边缘不能有拉丝，否则镀层破损局部阻抗会跳。
三、实测数据，纸面和台架的差距
拿1.0mm厚Ni/Cu镀层PU导电泡棉、压缩25%装到硬盘盒盖板缝这个典型工况举例，台架上跑出来的参照值大致是这样：
85℃/85%RH老化168h，方阻漂移 < 10%
压缩5000次后接触电阻变化 < 15%
1-3GHz：SE 55-70dB
30MHz-1GHz：SE 65-80dB
这个量级对FCC Part 15 B级、CE RED的消费外设基本够用；工控和车载（GJB或车规）得再叠一层，或者直接换硅胶芯+银铜镀往上提。之前接触过一个做工控边缘存储的客户，原来盖板缝在1GHz附近SE掉到40多dB，整机过不了CE，换海合这款1.0mm Ni/Cu泡棉压25%之后，1GHz那段拉回65dB以上，摸底一次过——这种案例比干讲参数说服力高多了。
四、趋势研判：这条线增量不在消费级
顺便扯一下市场面。车载SSD 2025年全球22.5亿美元，预计到2032年走到78.3亿，CAGR 19.5%，其中PCIe/NVMe接口占了80%份额；汽车EMI屏蔽整体2025年是108.5亿美元，EMI垫片类占29%以上。两条线叠在一起的意思很清楚——高速SSD上车、ADAS域控和外置存储盒越堆越多，硬盘盒这个看似小的结构件，EMI+缓冲+等电位三合一的需求其实是跟着车载和工控走的，不是消费级红海那套逻辑。
五、交付可靠性和技术支持，才是隐性门槛
说回来，泡棉这种东西小批试样数据好看不难，难的是量产每卷都稳。镀层厚度波动0.5μm、发泡孔径不均、模切张力不一致，都会反映到压缩永久变形的批次离散上。
海合这边目前是车规+通规两条配方并行，样品阶段一般建议先跑一轮高低温循环+屏蔽联测，比单看datasheet直观。量产端支持50-100pcs小批打样先行，上电波暗室扫30MHz-6GHz的SE曲线，重点盯1GHz和2.4/5G Wi-Fi那段有没有掉点——这套流程对研发和采购两边都能省掉后面返工的坑。
选型这事其实没有万能答案，先把自己项目的温度、压缩量、介质、交变次数四条线拆清楚，再对着压缩率和镀层配方去筛，比单纯比"SE≥60dB"那一行字靠谱得多。毕竟泡棉压在壳子里那几年没人拆开看，但EMI泄漏不会骗人。
