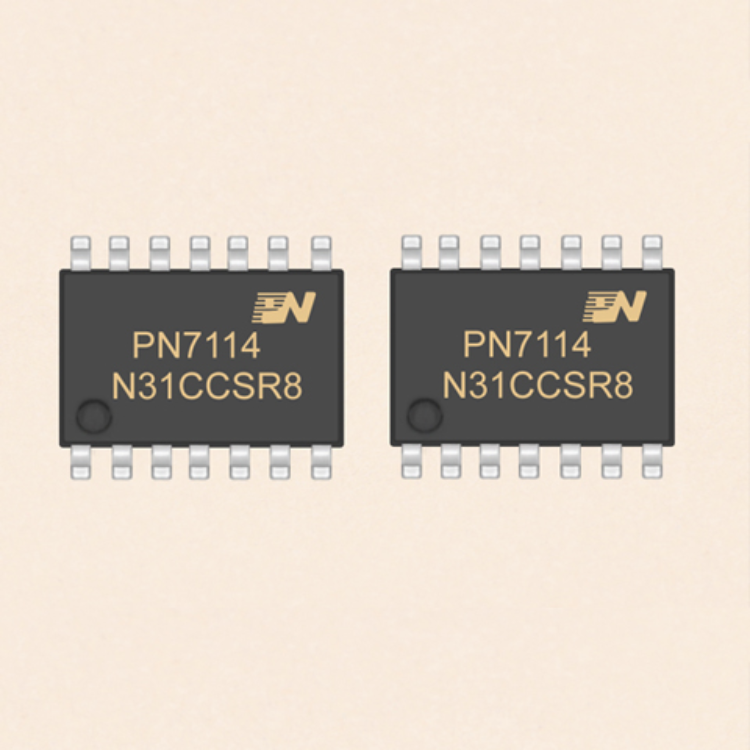

芯朋微代理商高低侧栅极电机驱动芯片-PN7114可兼容IR21814

电机驱动芯片
型号： PN7114

--- 产品参数 ---

  • 型号 PN7114

--- 产品详情 ---

芯朋微代理商高低侧栅极电机驱动芯片-PN7114



一、概述

PN7114是一款高压、高速的功率MOSFET和IGBT驱动芯片，其具有独立的高低侧输出通道。PN7114浮地通道能在600V的高压下工作，可用于驱动N沟道功率MOSFET或IGBT构成的半桥拓扑结构。其输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3V。芯片良好的延时匹配功能可以轻松的适用于高频应用场合。



二、特性

高侧浮动偏移电压600V
输入信号兼容3.3V 和5V逻辑电平
自举工作的浮地通道
芯片工作电压范围10V~20V
高低侧均具有欠压保护功能
输出电流能力2.5A（典型值）
EN选择功能
高低侧通道均延时匹配



三、应用

通信电源
半桥和全桥转换器
电机驱动
照明整流器



四、封装/订购信息



























五、典型应用
