24V高压大功率无线供电发射芯片无线充电方案电路图XKT-802

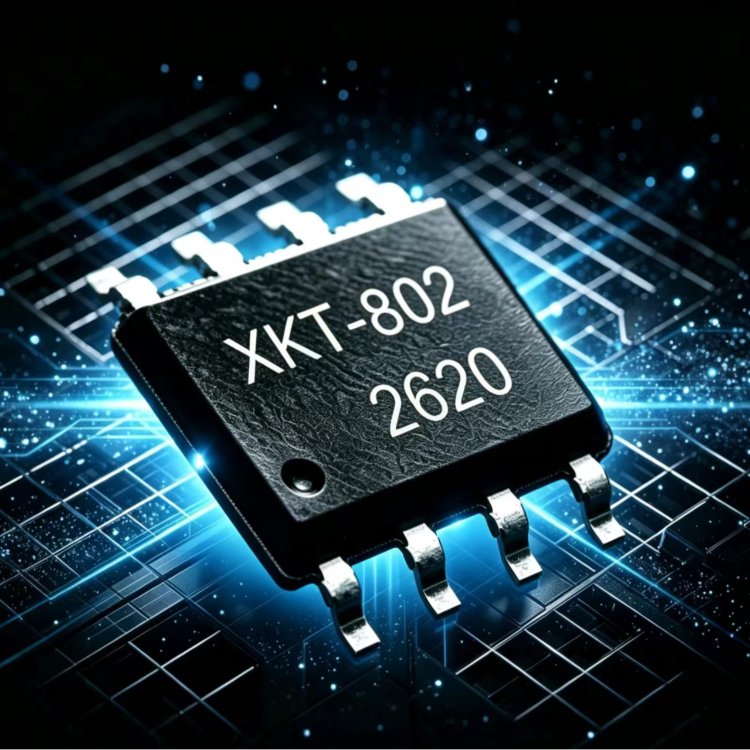

XKT-802是深圳芯科泰半导体推出的高压供电大功率无线充电方案芯片，工作电压4V至35V，可用于接收输出200W以下的无线充电、无线供电方案。芯片输出频率稳定，精度高，采用SOP-8封装，集成度高，外围器件少。

二、产品特点

*供电电压范围：4~35V；
*温度范围-40~120℃；
*尺寸小，封装为SOP-8；
*工作频率精度高（±1%），频率可调范围广；
*工作频率：10KHz~2MHz；
*集成度高，外围器件少；
*输出功率大（最大输出可达200W）；
*效率高(接收效率可做到65%~85%)；
*应用范围广，可覆盖大部分的中大功率无线充电应用场景；
*可自由设计控制功能，参数调试均可通过硬件直接进行；
*内设NF控制脚，可使用PWM频率进行自定义控制输出功率或者进行开关动作。

三、应用范围

可用于动画风扇、采矿设备、远距离无线供电、磁悬浮、动力电池、无人机、机器人、手持家用电器等的电池充电和无线直接供电。

四、引脚说明

1 VSS - 电源地
2 OUT - 功能输出
3 V12 - 内置驱动电源
4 VSS - 电源地
5 VDD 35 输入电源
6 NF 12 使能脚，阈值2V，高于开，低于关
7 RC - 震荡电阻，用于修改输出频率
8 R - 震荡电阻，用于修改输出频率

注：7脚8脚所串电阻可做频率调节，但不建议私自修改，风险性极大。定制参数时，需要以供应商单独提供的资料为准。

五、使用须知

1. 无线充电行业属于新兴行业，产品设计和传统电子电路差异较大，不熟悉无线充电电路请严格按使用方法设计电路，不可私自改动产品的工作方式与参数；如需电路优化或者重新设计，请在供应商工程师指导下完成，私自修改带来产品风险，厂家不承担责任。
2. 大功率方案线圈并联电容必须使用NPO材质；不可随意替换器件材质。
3. 线圈选型：线径越粗，可设计功率越大；线圈外径越大，输出功率越大，传输距离越远；线圈匝数越少，输出效果越好。多股线＞纱包线＞普通漆包线。
4. 隔磁片：采用铁氧体隔磁材料，隔磁片会增加线圈电感量，设计时需要提前测算。
5. 距离说明：模块功率加强，距离越近输出功率越大，峰值电压越高，近距离使用存在击穿器件风险，近距离使用请联系供应商做参数调整。
