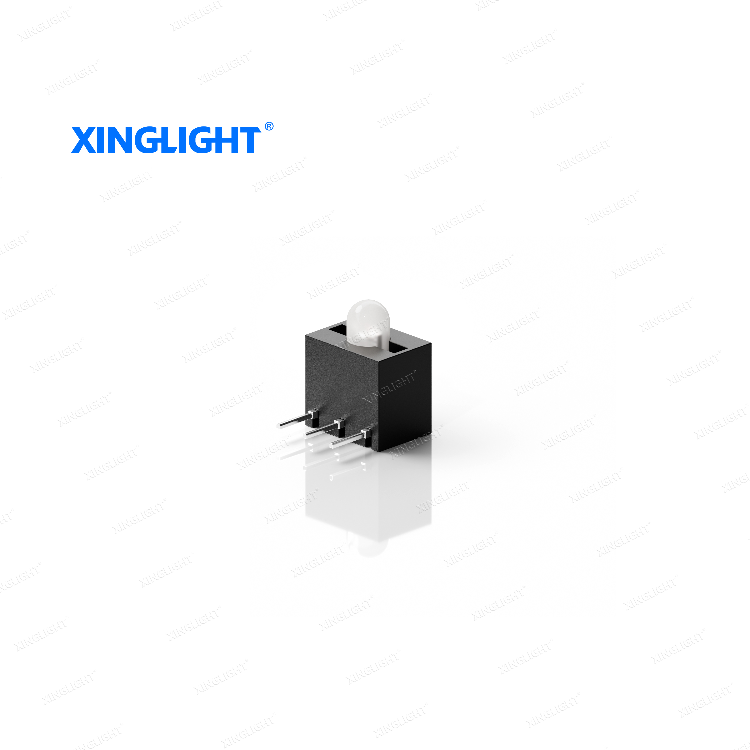

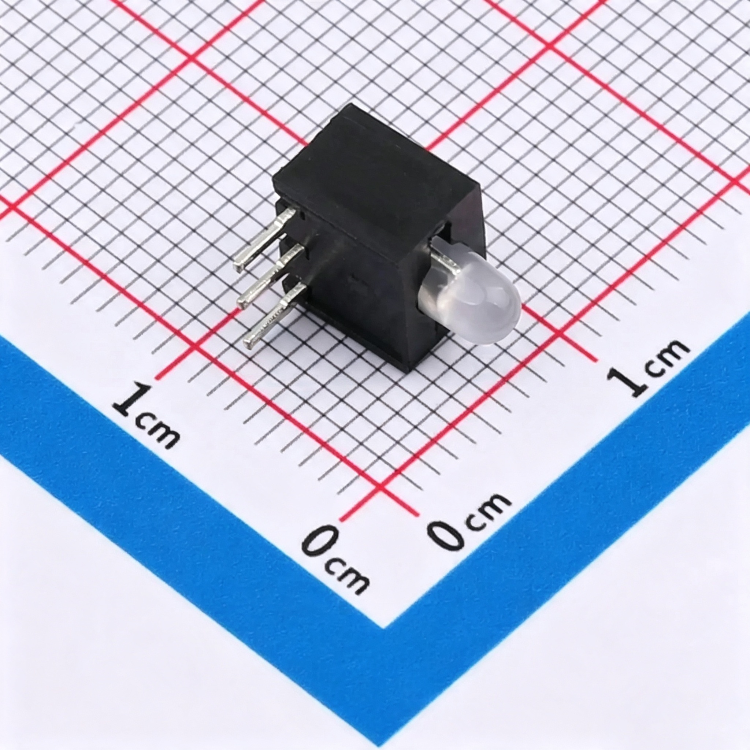

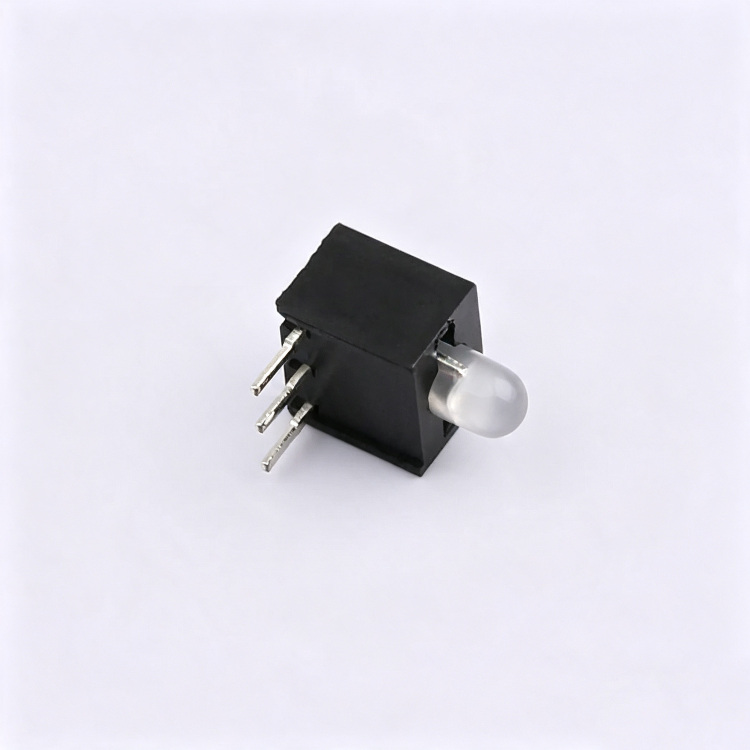

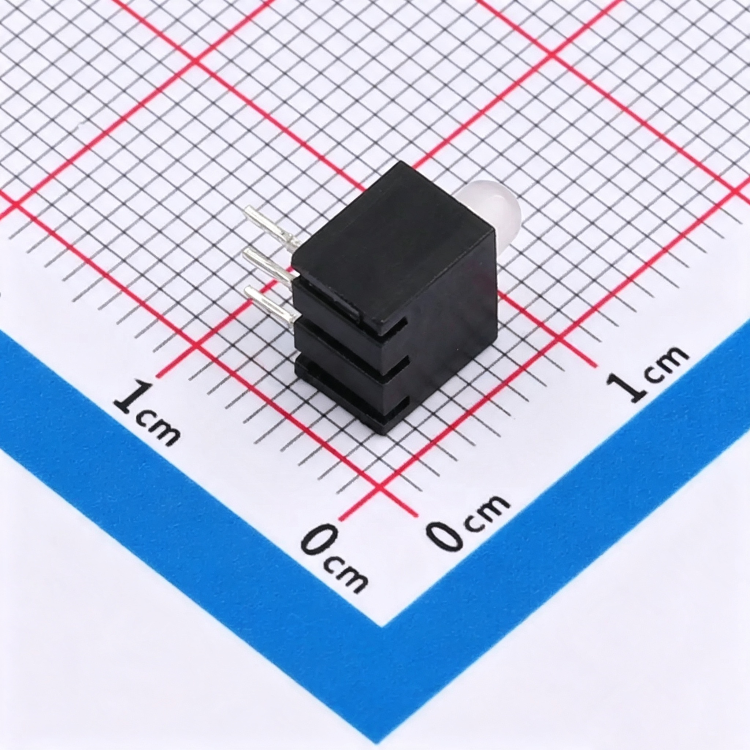

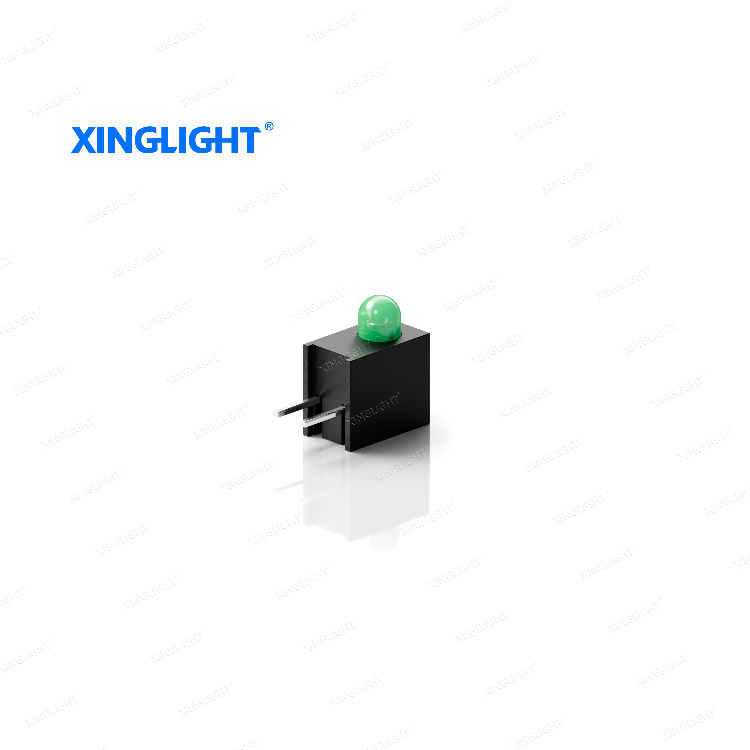

XL-DZ324SURSYGW/A 为 F3 迷你共阴单头一体式双色 LED 灯座，单颗集成红光故障、普绿待机双发光芯，三脚共阴简化 PCB 线路设计，超窄 7*5mm 底座适配紧凑型小型板卡；透明一体胶体搭配 45° 窄聚光路，红绿光芯物理隔离无串光，单开孔即可实现双状态显示；红光 620~630nm 告警波段、普绿 565~575nm 低柔和长亮光，多档位亮度、电压、波长出厂配对分光；2000V 人体防静电防护，-40℃至 85℃超宽温稳定适配物联网模块、小型转换器、便携检测仪器；标准 2.54mm 三脚直插，底座小巧限位设计，波峰焊、手工焊接不易歪斜；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，微型整机双状态指示优选共阴双色光源。
一、产品描述
1.产品特性
- F3 迷你 7.0*5.0mm 共阴三脚一体化单头封装 超小型窄款一体底座，整机占用空间极小，面板仅需单个 Φ2.9mm 开孔即可实现红绿双状态显示；3 脚共阴极简线路，①红正、②公共负、③普绿正，相比四脚双色大幅缩减 PCB 走线与焊盘；单路保持 2.5mm 标准引脚间距，通用 PCB 无需改版；焊接管控 260℃≤6S，迷你塑胶底座耐短时高温，不易软化虚焊。
- 单头内置双层隔离光芯 + 45° 窄聚，无混色串光 同一 F3 透光头内部分层放置红、绿光芯，光路独立收拢，45° 窄定向光束侧向漏光极少；红光醒目用于设备故障告警，低亮普绿温润适配 24 小时不间断待机，一套灯实现「绿正常、红异常」标准设备灯光逻辑。
- 红绿双通道独立精细分光，整机无色差 红光分 A4/A5/A6/A7 四档警示亮度，普绿分 A1/A2 两档低亮区间；电压三段细分，红光 HR02~HR03、普绿 HYG03~HYG06 分段管控，出厂成对分选校准，同批次无偏橙、发黄、明暗色块；两路均低压驱动，适配 3V/5V 微型主控板。
- 低功耗、2000V 防静电，宽温长效低光衰 红、绿单路最大功耗各 50mW，同步点亮总功耗仅 100mW，长时间连续点亮温升极低；-40~85℃全温域适配低温便携设备与密闭小型机箱，2000V 防静电抵御车间静电冲击，千小时点灯衰减幅度微小，降低微型设备维护频次。
- 共阴三脚极简结构，大幅压缩物料 PCB 成本 单颗一体双色灯替代两颗独立单色灯，三脚共阴简化线路，减少 PCB 布线长度；单孔面板模具，小型整机面板简洁小巧，大批量插件装配效率显著提升。
- 标准化防潮防静电量产配套 防潮抗静电铝箔真空千支袋装出货，兼容波峰焊、手工焊接工艺，配套红绿独立亮度、电压、波长分档选型表，微型工控、物联网模块选型便捷。
- 共阴电路设计优化建议 红绿两路正极需分别独立串联限流电阻，公共负极统一接地；禁止两路共用限流电阻，避免亮度失衡；焊接时长控制 6 秒内，焊点远离胶体防止底座受热变形。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 红 300~700mcd / 普绿 50~200mcd |
| 主波长范围 | 红 620~625nm / 普绿 565~575nm |
| 发光角度 | 45° 窄定向聚光 |
| 单孔开孔 | Φ2.9mm |
二、应用领域
- 物联网小型控制模块：待机普绿 / 故障红单孔双色指示灯
- 微型开关转换器：空载运行、过载告警状态背光
- 便携电子检测小板：通道正常 / 异常双色标识灯
- 车载小型电控模块：设备就绪、故障提示光源
- 迷你教学实训电路板：共阴双色实训元件
- 小型智能穿戴主控板、精密便携仪表状态灯
- 无线网关、小型通信副板运行告警背光
XL-DZ324SURSYGW/A 核心优势为F3 迷你共阴三脚一体式红普绿单头双色 LED，超窄底座适配紧凑型微型整机，单面板开孔实现双状态显示；共阴三脚简化 PCB 布线，内置分层光芯搭配 45° 窄聚杜绝串光；双路低压低功耗，2000V 防静电、-40~85℃超宽温稳定；红绿独立多档位分光，整机无明暗偏色；一体化单头结构减少物料与 PCB 设计成本，适配各类小型板卡设备；RoHS 环保合规，全套环境、机械、耐温可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
