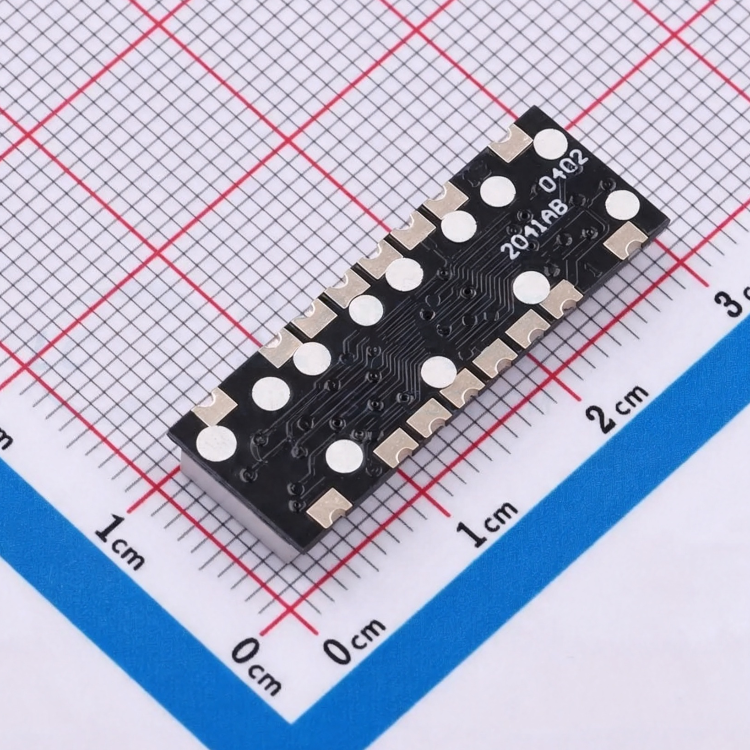

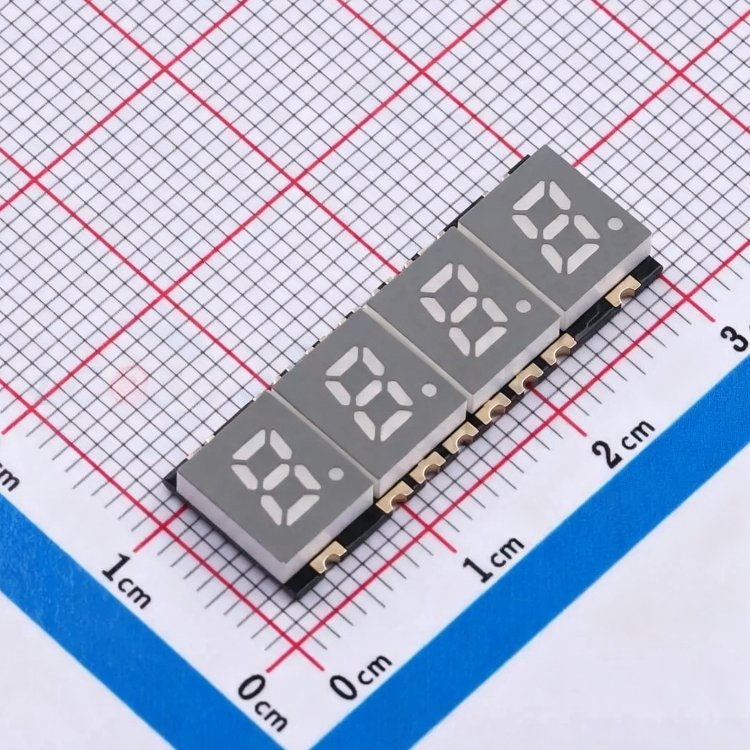

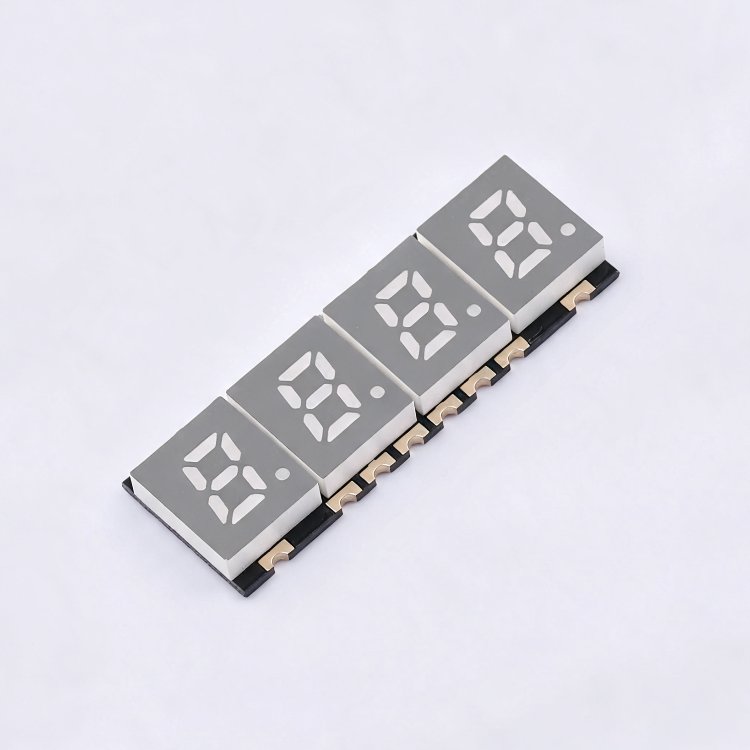

XL-SA2401SRWC 为 0.2 英寸四位一体 SMT 贴片红色共阴数码管，超薄一体式灌胶结构，四位数字各配备独立小数点，整机尺寸 28.5×10×3.0mm，厚度仅 3mm，极致轻薄，完美适配超薄便携计时、检测设备紧凑 PCB 布局；620nm 标准警示红光，典型亮度 100mcd，狭小面板读数清晰通透，发光响应＜0.1μs，四路循环动态扫描无残影、明暗拖影；1.8~2.4V 低压适配 3.3V 锂电整机，全密封环氧树脂防潮抗冲击，标称使用寿命 5 万小时；带定位孔标准贴片焊盘，适配全自动回流焊量产，无需人工插件，全套点灯老化、高低温循环、机械抗振可靠性全检合格，是便携计时器、迷你充电桩、手持检测仪四位数值显示优选贴片器件。
一、产品描述
1.产品特性
- 0.2 寸超薄四位一体共阴贴片数码管 0.2 英寸微型四字集成贴片结构，省去多颗单管拼接，大幅节省 PCB 布线空间；每一位完整七段搭配独立小数点，可显示 0000~9999 数字与简易标识；共阴电路适配低压单片机动态扫描驱动；定位孔 + 标准 SMT 焊盘设计，自动化贴装定位精准、不易偏移；出厂自带表面防护膜，撕除无指纹污渍，显示干净透亮。
- 超高亮均匀红光，高频扫描无重影 同批次亮度、色度高度统一，100mcd 高亮度，小型设备远距离可视；620nm 工业红光单色性优异；纳秒级发光响应，四位循环扫描不会出现色块拖尾；大广角光学结构，侧视、斜视数字完整不发暗。
- 低压低功耗，适配锂电便携产品 单段驱动电压 1.8~2.4V，匹配锂电池供电小型设备；动态平均工作电流 4~5mA，短时峰值 100mA；每段、小数点回路必须单独加装限流电阻，优先恒流驱动，杜绝恒压造成段间亮度不均；单段最大功耗 36mW，长期点亮温升低，有效延长设备续航。
- 密封超薄灌胶，宽温耐冲击防潮 全环氧一体封装隔绝水汽腐蚀气体，工作区间覆盖 - 30℃低温设备至 70℃密闭机箱；耐受 SMT 贴装冲击、日常跌落震动，内部芯片不易断线漏光；5 万小时长效发光，降低设备售后更换成本。
- 适配全自动 SMT 回流焊量产工艺 规范回流焊参数 245℃≤6s，手工补焊≤300℃、3s；短时高温不会胶体发黄、芯片光衰；标准防静电卷带出货，兼容各品牌全自动贴片机，量产效率远超直插数码管。
- 防潮防静电标准出货配套 真空卷带防潮包装，数码管为静电敏感元器件，随货附带完整防静电操作指引；支持按亮度、电压分档分选，计时、穿戴、手持检测类项目匹配度高。
- 电路与使用优化建议 每段、小数点独立配置限流电阻；优先选用恒流驱动方案；严格管控回流焊温度时长，禁止长时间高温烘烤发光面；保护膜撕除后禁止徒手触碰发光区域；生产、仓储全程接地防静电。
2.技术规格
| 名称 | 参数 |
| 字尺寸 | 0.2 英寸四位一体贴片，每位带独立小数点 |
| 极性 | 共阴极 |
| 正向电压 | 2.2V |
| 发光强度 | 100mcd |
| 主波长 | 620nm |
| 引脚数量 | SMT 贴片封装 |
二、应用领域
- 便携电子计时器、迷你定时开关四位时分显示屏
- 小型充电桩、手持调压设备电压电量四位面板
- 便携式流量、温度检测仪多参数数值窗口
- 蓝牙大功率便携电源、智能温控中控模块
- 车载迷你充电仪表、便携计时指示屏
- 微型医疗手持检测仪器四位参数单元
- 迷你电子实训开发板四位数字元件
XL-SA2401SRWC 核心优势为0.2 英寸四位一体 SMT 贴片红色共阴数码管，整机 28.5×10×3.0mm 超薄 3mm 厚度，大幅节约 PCB 空间，适配全自动贴片量产；100mcd 高亮低压红光适配锂电便携设备，-30~70℃宽温密封灌胶，抗震动防潮、5 万小时稳定发光；共阴低压电路适配各类小型单片机，标准贴片焊盘通用 PCB；RoHS 无铅环保，全套高低温、点灯、机械可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
