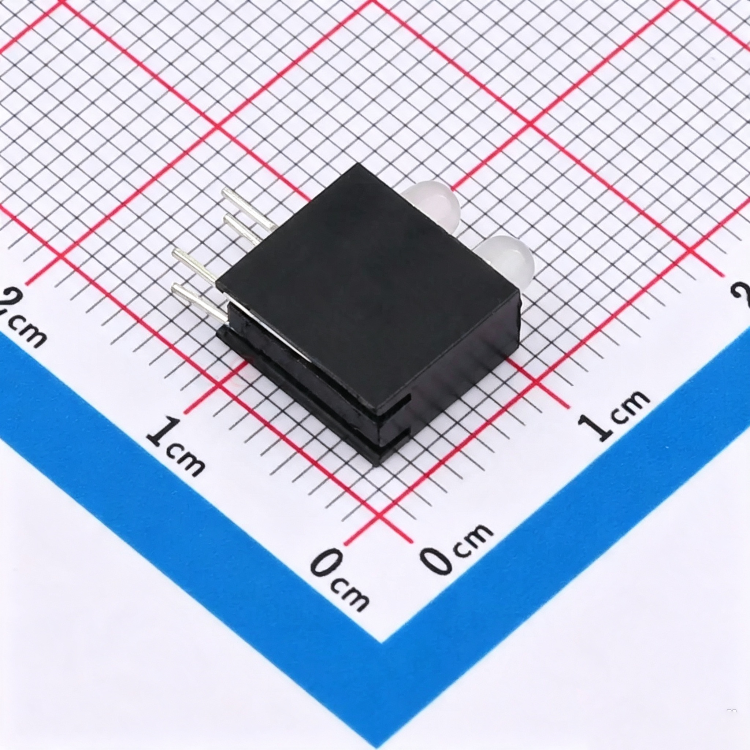

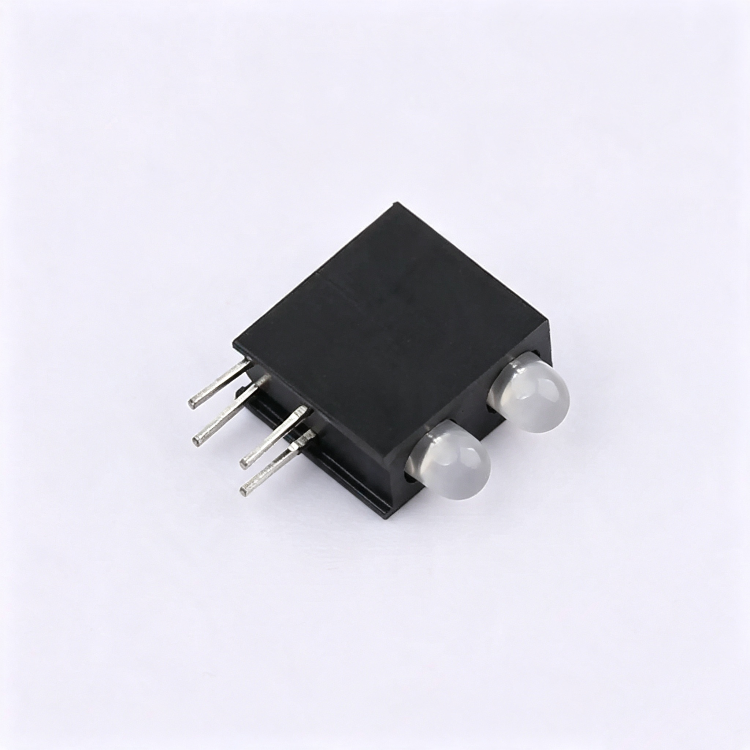

XL-DZ304SURSYGW/2 为 F3 竖向雾状红普绿双孔一体式 LED 灯座，上下双雾面发光腔体独立分隔，单颗替代两颗独立 F3 单色雾灯，简化多路设备面板开孔与 PCB 布局；特制雾白扩散胶体打散光束消除中心亮斑，45° 定向匀光光路侧向漏光极少，红绿无串光混淆；红光 620~630nm 标准故障告警波段，普绿 565~575nm 全天候柔和待机波段，亮度、电压、波长多档位出厂配对分光；2000V 人体防静电防护，-40℃至 85℃超宽温稳定适配多路检测仪器、工控小板、通信副板；四引脚完全分路独立，任意通道可单独点亮，长条底座自带定位凸台，波峰焊、手工焊接不易歪斜、不倒灯；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，紧凑型多路整机柔光双色状态优选光源。
一、产品描述
1.产品特性
- F3 竖向雾面双孔四脚独立一体化长条底座封装 10.0*9.0 竖向加宽一体底座，面板竖向开设两组 Φ2.9mm 标准 F3 圆孔即可一体装配，省去两套雾状单色灯与配套支架，大幅缩减 PCB 焊盘与插件工时；4 引脚分层分离互不干扰，①普绿正极、②普绿负极、③红光正极、④红光负极；单路维持 2.5mm 标准通用引脚间距，通用 PCB 无需改版；焊接管控 260℃≤6S，塑胶底座耐受短时高温，不易软化、引脚虚焊脱落。
- 双层雾面隔离腔体 + 45° 窄匀光路，柔光无串光 上下独立雾白透光发光腔，红、绿光芯物理隔绝；雾状胶体柔和漫射出光，长时间观察无视觉疲劳；45° 定向收拢光束，多灯密集面板不会混色；高亮红光用于设备故障提示，低亮普绿适配 24 小时不间断在线待机，完美匹配绿正常 / 红告警工业灯光管控逻辑。
- 双通道独立精细分光，整机无明暗偏色差 红光分 A5/A6/A7/A8 四档高亮区间，普绿分 A1/A2 两档低亮区间；电压三段细分，红光 HR02~HR03、普绿 HYG03~HYG06 分段管控，出厂红绿成对分选校准，同批次红绿深浅、亮度高度统一，无偏橙、发黄、明暗色块；两路均低压芯片，适配 3V/5V 各类多路主控板卡。
- 双通道低功耗、2000V 高 ESD，宽温长效低光衰 红、绿单路最大功耗各 50mW，两路同步点亮总功耗仅 100mW，长期长亮温升可控；工作温域覆盖低温便携设备与密闭高温机箱，2000V 防静电抵御车间静电冲击，千小时连续点灯衰减幅度微小，降低多路设备售后维护频次。
- 一体化双孔雾面结构，批量装配降本增效 单颗一体双孔灯替代两套独立雾状指示灯，减少物料库存；统一双孔面板开模规格，大批量装配效率显著提升，设备面板柔光观感整洁统一。
- 标准化防潮防静电量产配套 防潮抗静电铝箔真空千支袋装出货，兼容波峰焊、手工两种焊接工艺，配套红绿独立亮度、电压、波长分档选型表，多路仪器、工控板工程选型便捷高效。
- 双通道电路设计优化建议 红、普绿两路必须各自独立串联限流电阻，禁止共用单颗电阻造成两路亮度失衡；焊接时长控制 6 秒以内，焊点远离雾状胶体，防止胶体受热发白、透光效果下降。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 红光 400~1200mcd / 普绿 50~200mcd |
| 主波长范围 | 红光 620~630nm / 普绿 565~575nm |
| 发光角度 | 45° 窄定向聚光 |
| 单孔开孔 | Φ2.9mm |
二、应用领域
- 多路电子检测仪器：双通道柔光正常 / 故障双色指示灯
- 小型多路工控板卡：多通道运行、异常状态背光
- 物联网多路转换模块：链路待机、故障柔光标识光源
- 便携多路精密仪表：超薄面板双状态提示灯
- 车载多路小型电控：中控待机、故障柔和背光
- 教学多路实训板：F3 雾面双色实训元件
- 小型多路电源、通信副板双通道柔光指示灯
XL-DZ304SURSYGW/2 核心优势为F3 竖向雾状红普绿双孔一体式 LED，上下独立雾面发光腔，柔光不刺眼；单颗集成待机、告警两路独立光源，省去两套雾状单色灯物料；分层隔离腔体搭配 45° 窄匀光路，彻底解决密集面板串光痛点；双路低压低功耗，2000V 人体防静电、-40~85℃超宽温稳定运行；红绿独立多档位分光，整机无明暗、偏色；一体化长条底座简化 PCB 布线与面板开孔设计，有效降低整机物料、人工装配生产成本；RoHS 环保合规，全套环境、机械、耐温可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
