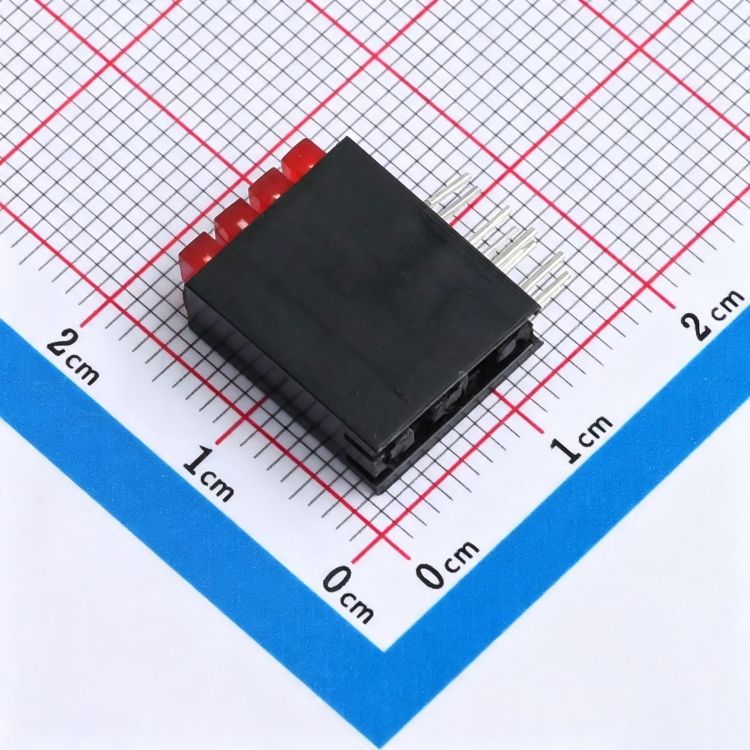

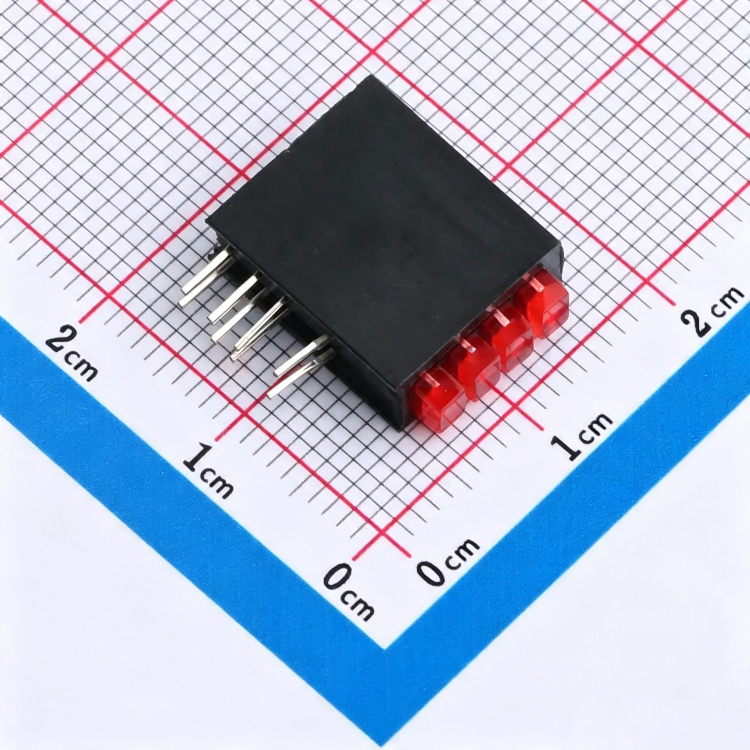

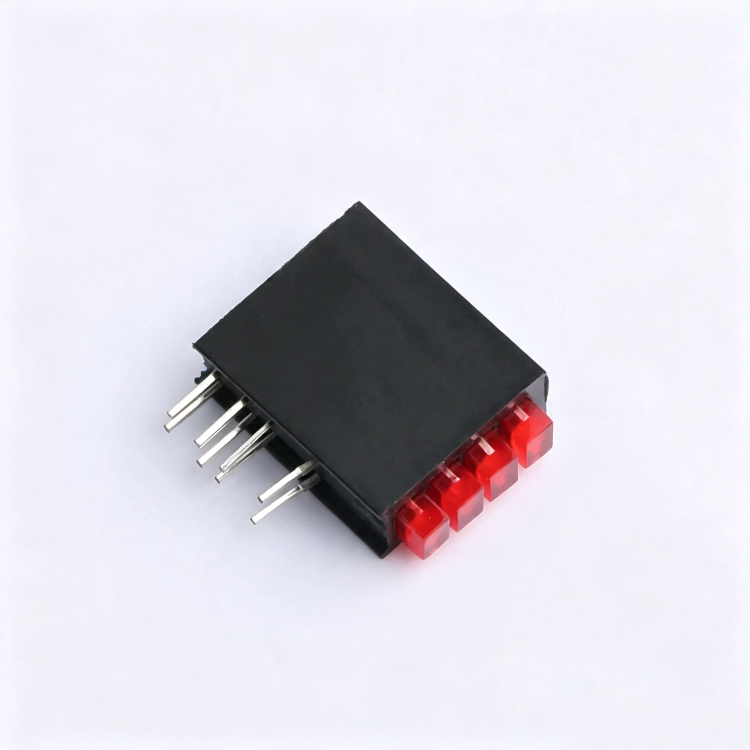

XL-DZ234SURD/4 为 234 超薄横向四孔广角红发红一体式灯座 LED，窄款超薄一体化塑胶底座集成四路完全独立红光发光腔体，单颗可替代四颗独立单孔告警灯，大幅缩减紧凑型设备 PCB 占用空间；原生红色透明胶体搭配 110° 超大漫射光路，多视角可视无盲区，四层腔体物理隔离无串光，可分别显示四组独立设备故障信号；615~635nm 标准警示红光波段，五档亮度、三段电压、四段波长出厂配对分光；2000V 人体防静电等级，-40℃至 85℃超宽温稳定运行；八引脚四路电路完全分离，任意通道可单独点亮，超薄底座适配窄边小型控制面板，波峰焊、手工焊接不易歪斜、不倒灯；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，是四路测试仪器、小型多通道工控、紧凑型网关分级故障告警优选广角红光光源。
一、产品描述
1.产品特性
- 234 超薄横向四孔八脚独立一体化窄底座封装 12*5.2*14.2mm 超薄窄型一体底座，面板横向排布四组矩形透光孔，大幅缩小面板横向占用宽度，适配迷你工控、便携检测设备；8 引脚分层独立，1/3/5/7 为四路正极，2/4/6/8 为四路负极，四路驱动电路互不干扰；单路保持 2.5mm 标准通用引脚间距，通用 PCB 无需改版适配；焊接管控 260℃≤5S，超薄塑胶耐短时高温，不易软化变形、引脚虚焊脱落。
- 四层隔离广角红光腔体 + 110° 漫射光路，多视角告警清晰 四层独立原生红色发光腔体，红光饱和醒目；110° 超大广角漫射设计，正面、侧面多角度均可快速识别故障灯光，超薄窄面板并排多灯也不会严重混光，适配绿正常 / 黄预警 / 红告警三级灯光控制逻辑。
- 出厂四路配对分光，四路亮度色调无偏差 单路光强分 A1/A2/A3/A4/A5 五档区间，电压三段细分，波长 HR01~HR04 四段管控，出厂统一分选配对，整机无偏橙、明暗色块；低压 1.8~2.4V 芯片，适配 3V/5V 各类小型主控、板卡电路。
- 四路低功耗、宽温高 ESD，长期告警低光衰 单路最大功耗 50mW，四路合计 200mW，同步长亮温升可控；工作温域覆盖低温户外便携设备与密闭高温机箱，2000V 防静电防护，车间静电频发环境不易击穿损坏，长期连续告警光衰微弱，降低设备售后维护频次。
- 超薄一体结构，大幅压缩整机物料人工成本 单颗一体灯替代四颗独立指示灯，省去多套支架辅料采购；面板统一窄型四孔开孔，模具与装配工时显著下降，大批量生产效率提升。
- 标准化防潮防静电量产配套 防潮抗静电铝箔真空千支袋装出货，兼容波峰焊、手工标准焊接工艺，配套完整亮度、电压、波长分档选型表，小型多路设备工程选型便捷高效。
- 四路电路设计优化建议 四路 LED 必须各自独立串联限流电阻，禁止共用单颗电阻，避免四路亮度失衡；焊接严格控制 5 秒以内，防止超薄底座受热变形、灯体松动脱落。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 50~500mcd |
| 主波长范围 | 615~635nm |
| 发光角度 | 110° 超大广角漫射 |
| 引脚间距 | 2.54mm |
二、应用领域
- 四路电子测试仪器：多通道设备独立故障告警背光
- 小型多通道工控板卡：四路输出分级故障指示灯
- 物联网四路微型网关：多链路异常警示光源
- 便携多路检测仪表：超薄面板告警灯
- 车载小型多路控制器：中控故障提示灯
- 教学小型多路实训板：广角红光实训元件
- 小型多路电源、精密仪表故障告警背光
XL-DZ234SURD/4 核心优势为234 超薄横向四孔 110° 广角红发红一体式灯座 LED，窄款超薄底座适配紧凑型小型设备，超大广角实现多角度故障识别；四路电路完全物理隔离无串光，浓郁警示红光适配多级异常提示；低压低功耗、-40~85℃超宽温、2000V 防静电；五档亮度、四段波长配对分光，四路无色差；一体化结构简化 PCB 与面板设计，有效降低整机物料、人工成本；RoHS 环保合规，全套环境、机械可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
