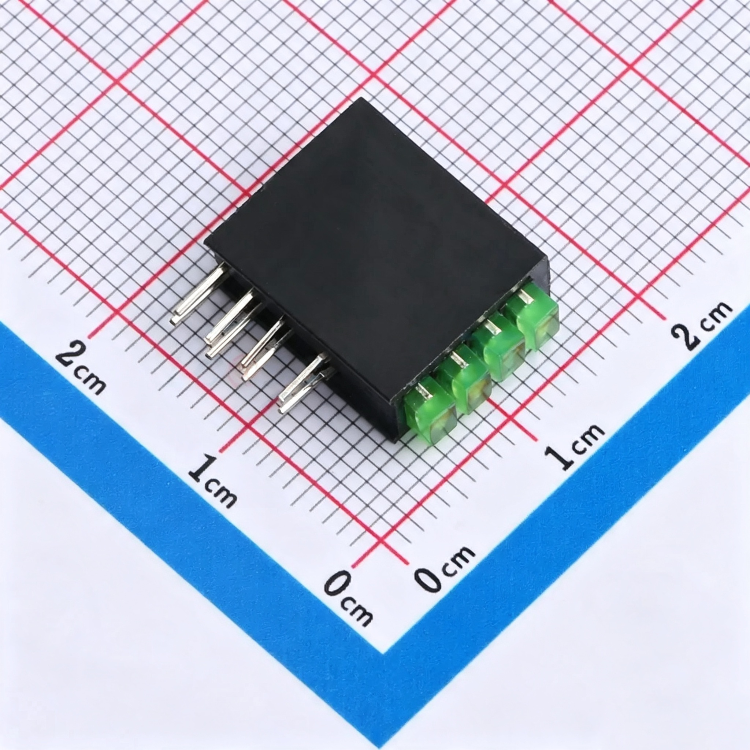

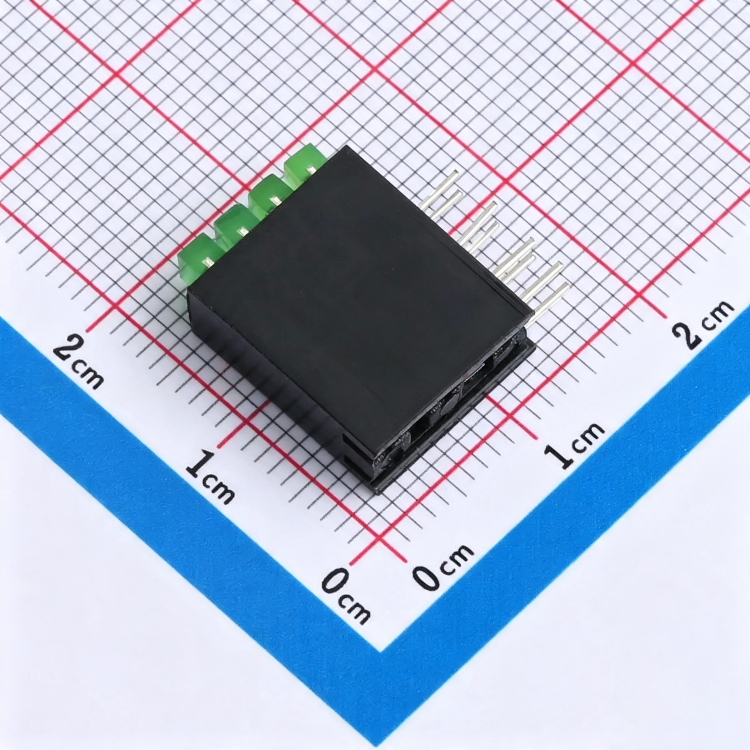

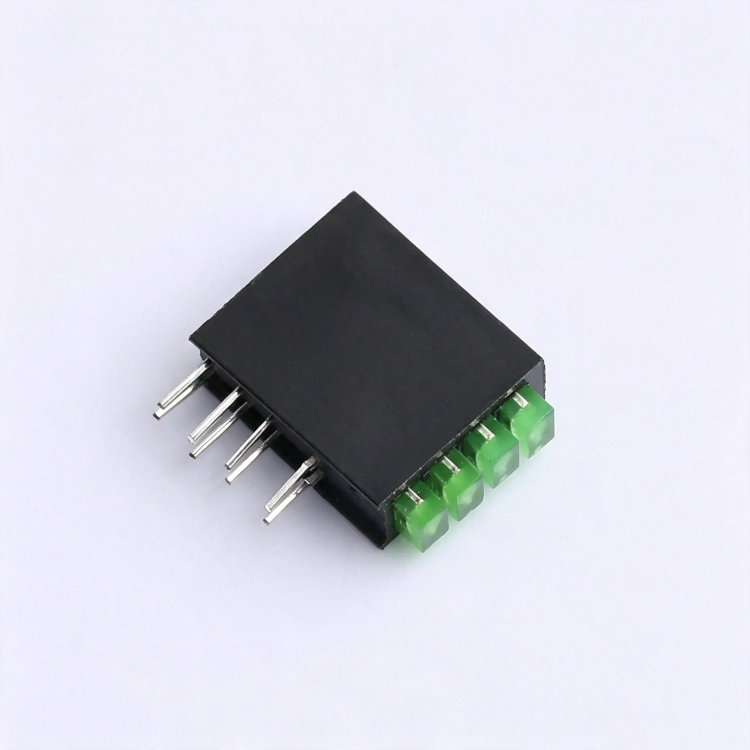

XL-DZ234UGD/4 为 234 超薄横向四孔广角翠绿一体式灯座 LED，窄款超薄一体化塑胶底座内置四路完全独立高亮翠绿发光腔体，单颗可替代四颗独立单孔高亮指示灯，大幅缩小紧凑型设备 PCB 与面板占用空间；原生高透绿色胶体搭配 110° 超大漫射光路，多角度可视无视觉盲区，四层腔体物理隔离，四路光线互不串光混淆；515~530nm 标准高亮翠绿波段，五档亮度、四段电压、三段波长出厂配对分光；2000V 人体防静电等级，-40℃至 85℃超宽温稳定适配密闭机箱、户外小型设备；八引脚四路完全独立驱动，任意通道可单独点亮，超薄底座适配窄边迷你控制面板，波峰焊、手工焊接不易歪斜、不倒灯；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，是四路便携检测仪器、小型工控板、多路微型网关正常运行高亮指示优选广角绿光光源。
一、产品描述
1.产品特性
- 234 超薄横向四孔八脚独立一体化窄底座封装 12*5.2mm 超薄窄型一体底座，面板横向排布四组矩形透光孔，面板横向宽度大幅缩减，适配迷你工控、便携仪表等紧凑型整机；8 引脚分层独立，1/3/5/7 为四路正极，2/4/6/8 为四路负极，四路驱动电路完全互不干涉；单路维持 2.5mm 标准通用引脚间距，通用 PCB 无需改版；焊接严格控制 260℃≤5S，超薄塑胶耐受短时高温，不易软化、引脚虚焊脱落。
- 四层隔离翠绿广角光路，110° 漫射多角度识别 四层独立大通透绿色发光腔体，翠绿高亮通透，远距离辨识度优秀；110° 超大漫射发光角度，正面、侧面均可清晰看清运行状态，多灯并排窄面板不会大面积混光，完美匹配绿正常 / 黄预警 / 红告警三级灯光管控逻辑。
- 出厂四路配对分光，亮度波长无通道色差 单路光强分 A7/A8/A9/B1/B2 五档高亮区间，电压四段细分，波长 HG02/HG03/HG04 三段管控，出厂统一分选配对，四路翠绿深浅、亮度高度统一，无偏黄、明暗色块；2.6~3.4V 高压翠绿芯片，适配 3.3V/5V 小型主控、板卡电源电路。
- 四路稳定耐用，宽温高 ESD 适配狭小设备 单路最大功耗 60mW，四路合计 240mW，同步长亮温升可控；工作温域覆盖低温户外便携设备与密闭高温机箱，2000V 防静电防护，车间静电多发环境不易击穿，长期连续点灯光衰幅度极低，减少小型设备售后维护频次。
- 超薄一体结构，大幅压缩整机物料人工成本 单颗一体灯替代四颗独立高亮指示灯，省去配套支架辅料采购；面板统一窄型四孔开孔，模具开模与人工插件工时显著下降，大批量量产效率大幅提升。
- 标准化防潮防静电量产配套 防潮抗静电铝箔真空千支袋装出货，兼容波峰焊、手工标准焊接工艺，配套完整亮度、电压、波长分档选型表，小型多路设备工程选型便捷高效。
- 四路电路设计优化建议 四路 LED 必须各自独立串联限流电阻，禁止共用单颗电阻，避免四路亮度失衡；焊接时长控制在 5 秒内，防止超薄底座受热变形、灯体松动脱落。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 3.0V |
| 驱动电流 | 20mA |
| 发光强度 | 700~2100mcd |
| 主波长范围 | 515~530nm |
| 发光角度 | 110° 超大广角漫射 |
| 引脚间距 | 2.54mm |
二、应用领域
- 四路便携电子检测仪器：整机合格运行高亮背光
- 小型多通道工控板卡：四路输出正常状态指示灯
- 物联网四路微型网关：多链路联机状态光源
- 便携多路精密仪表：超薄面板运行提示灯
- 车载小型多路电控模块：中控正常状态灯
- 教学迷你多路实训板：广角高亮绿光实训元件
- 小型多路电源、紧凑型控制柜运行背光
XL-DZ234UGD/4 核心优势为234 超薄横向四孔 110° 广角高亮翠绿一体式灯座 LED，窄款超薄底座适配各类紧凑型小型整机，超大广角实现多角度设备状态识别；四路发光腔体物理隔离无串光，高亮翠绿光线远距离识别效果优异；高压芯片适配小型主控，-40~85℃超宽温、2000V 防静电；五档亮度、三段波长配对分光，四路无明暗偏色；一体化结构简化 PCB 布线与面板开孔设计，有效降低整机物料、人工生产成本；RoHS 环保合规，全套环境、机械可靠性测试达标。我司 234/F3/F5 全系列单 / 多通道一体式灯座 LED 现货，支持单路光电参数分档定制，配套完整规格书与焊接指引，欢迎试样、工程批量洽谈。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
