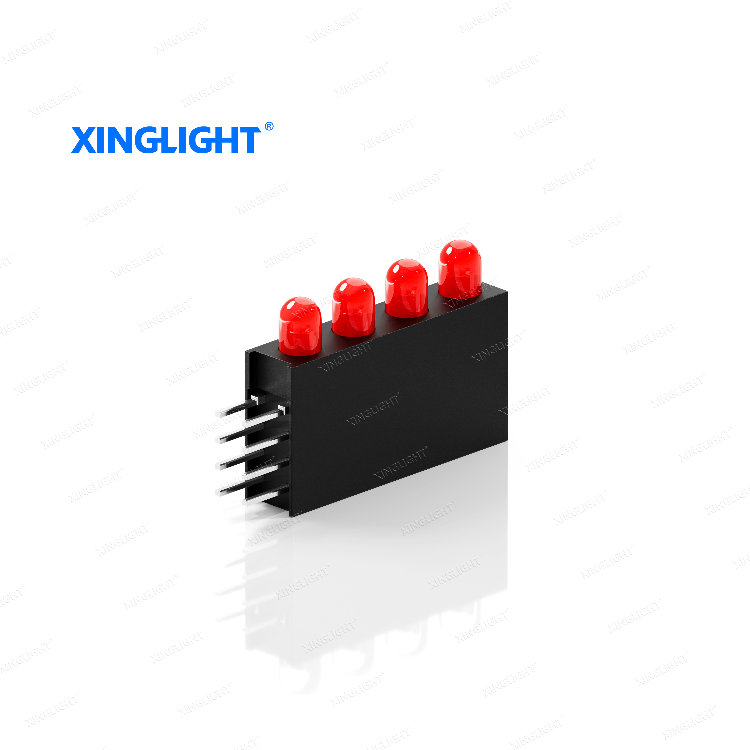

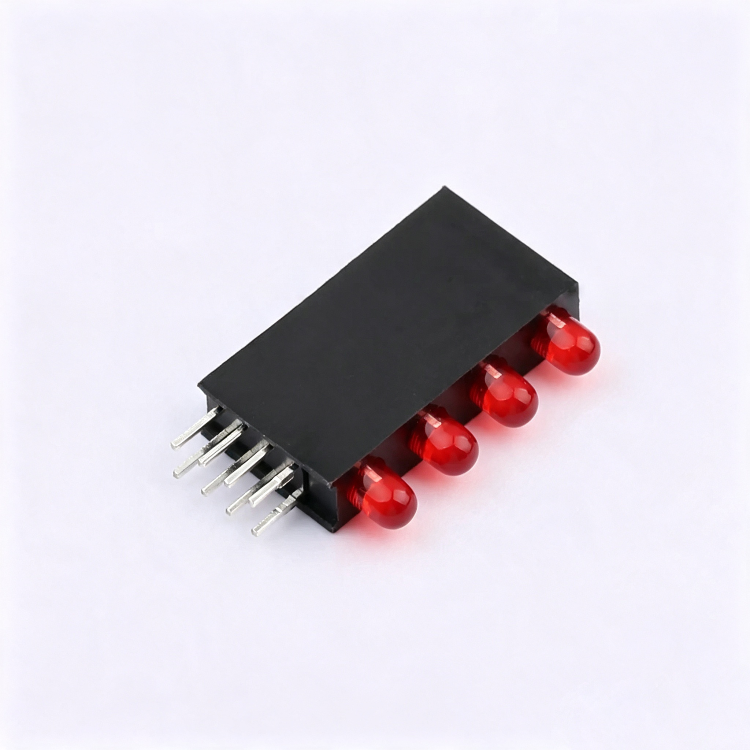

XL-DZ304SURD/4 为 F3 横向四孔红发红一体式长条灯座 LED，长条一体塑胶底座集成四路完全独立红光发光通道，单颗可替代四颗独立单孔告警灯，大幅简化四路设备 PCB 布线与装配工序；原生红色透明胶体搭配 45° 窄聚光光路，四层发光腔体物理隔离，四路光束互不串光混淆，可分别显示四组独立设备故障信号；615~635nm 标准警示红波段，五档亮度、三段电压、四段波长出厂配对分光；2000V 人体防静电等级，-40℃至 85℃超宽温稳定运行；八引脚四路电路完全分离，任意通道可单独点亮，底座自带定位限位凸台，波峰焊、手工焊不易歪斜、不倒灯；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，是四路电源服务器、四回路检测仪器、多通道工控分级故障告警优选四路红光光源。
一、产品描述
1.产品特性

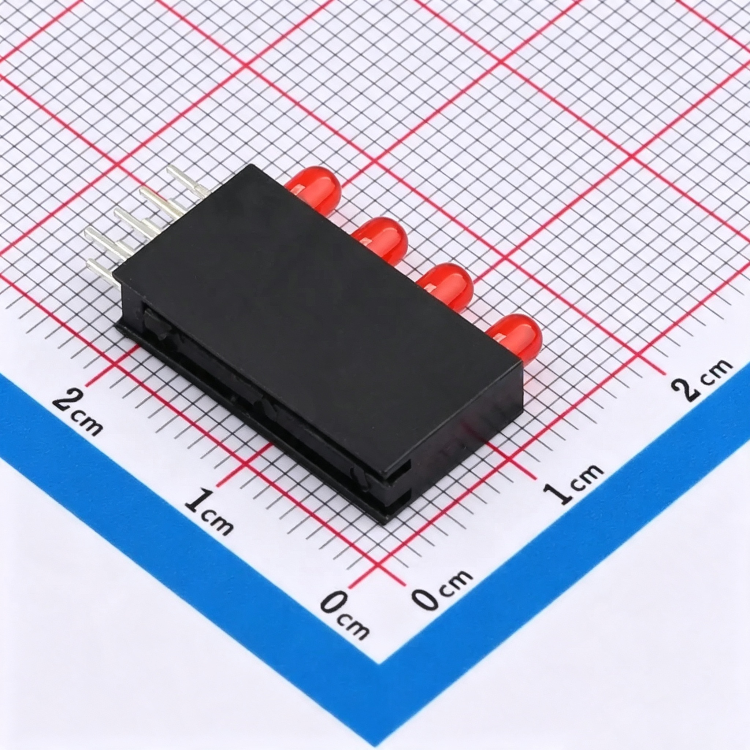

- F3 横向四孔八脚独立长条一体化塑胶灯座封装 20.3*10.7mm 横向长条一体成型底座，面板横向开设四组 Φ2.9mm 圆孔即可一体嵌入装配，省去四套单孔灯与配套支架；8 引脚分层独立，1/3/5/7 分属四路正极，2/4/6/8 分属四路负极，四路驱动电路完全互不干涉；单路维持 2.5mm 标准引脚间距，通用 PCB 无需改版；焊接管控 260℃≤6S，避免长条塑胶底座高温软化、引脚虚焊脱落。
- 四层隔离红光腔体 + 45° 窄聚光，杜绝多通道串光混淆 横向四层独立红色透明发光腔体，原生红胶滤光，红光饱和醒目；每路 45° 窄定向收拢光束，无侧漏杂光，密集多路控制面板上四组故障标识清晰区分，适配多回路设备多级异常告警场景。
- 出厂四路配对分光，四路亮度波长无色差 单路光强分 A4/A5/A6/A7/A8 五档，电压三段细分，波长 HR01~HR04 四段管控，出厂四路统一分选配对，整机无偏橙、明暗色块；低压 1.8~2.4V 芯片，单路适配 3V/5V 各类主控，四路可分开设计独立限流回路。
- 四路低功耗、宽温高 ESD，长期告警稳定低光衰 单路最大功耗 50mW，四路合计 200mW，四路同步长亮发热可控；工作温域覆盖低温设备与高温机房，2000V 防静电防护，通信多路设备静电频发工况不易击穿损坏，长期连续告警光衰微弱，降低设备维护频次。
- 一体化四孔长条结构，大幅压缩整机物料人工成本 单颗一体灯替代四套独立指示灯，减少 PCB 焊盘、支架辅料与插件工时；面板横向一体化开孔，整机控制面板布线整洁，大批量装配效率显著提升。
- 标准化防潮防静电量产配套 防潮抗静电铝箔真空千支袋装出货，兼容波峰焊、手工标准焊接工艺，配套完整单路亮度、波长分档选型表，四路设备工程选型便捷。
- 四路电路设计优化建议 四路 LED 必须各自独立串联限流电阻，禁止共用单颗电阻，避免四路亮度失衡；焊接时焊锡不可长时间接触长条塑胶底座，防止底座受热变形、灯体松动脱落。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 300~1200mcd |
| 主波长范围 | 615~635nm |
| 发光角度 | 45° 窄定向聚光 |
| 引脚间距 | 2.54mm |
二、应用领域
- 通信存储设备：四路电源服务器四通道故障告警红灯
- 多路电子测试仪器：四回路检测设备独立异常警示背光
- 工业多通道控制柜：四路输出设备分级故障指示灯
- 物联网四路网关：四组信号设备异常状态标识光源
- 车载多回路控制器：四路中控故障提示灯
- 教学多路实训器材：四路红光实训元件
- 四回路精密仪表、多路电源控制面板分级告警背光
XL-DZ304SURD/4 核心优势为F3 横向四孔八脚独立红发红一体式长条灯座 LED，单颗替代四颗单孔告警灯，四路电路完全独立，45° 窄聚光彻底解决多通道面板串光问题；浓郁警示红光适配四回路设备分级故障提示，低压低功耗、-40~85℃超宽温、2000V 防静电；五档亮度、四段波长可选，出厂四路配对分光无通道色差；一体化长条四孔底座简化 PCB 布局与装配流程，有效降低整机物料、人工成本；RoHS 环保合规，全套环境、机械可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
