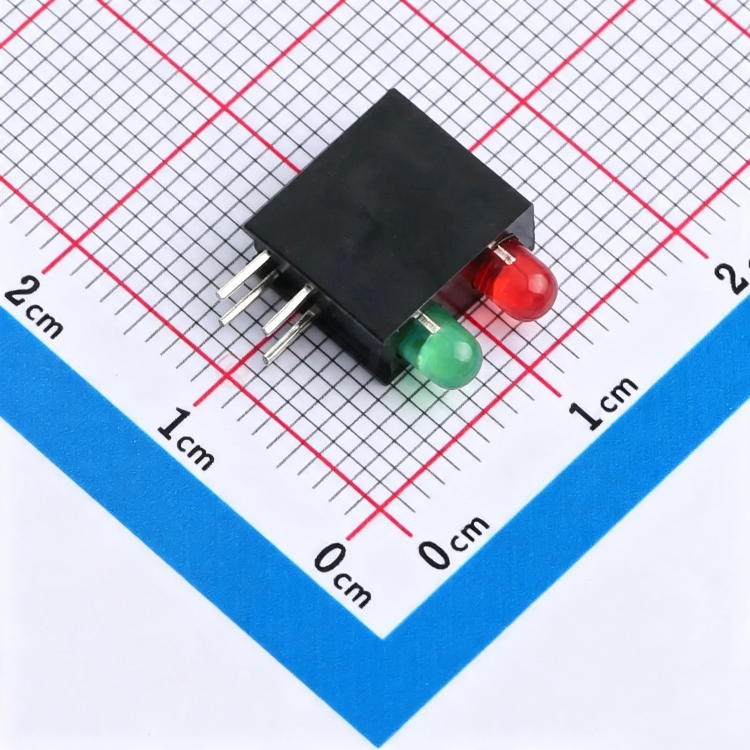

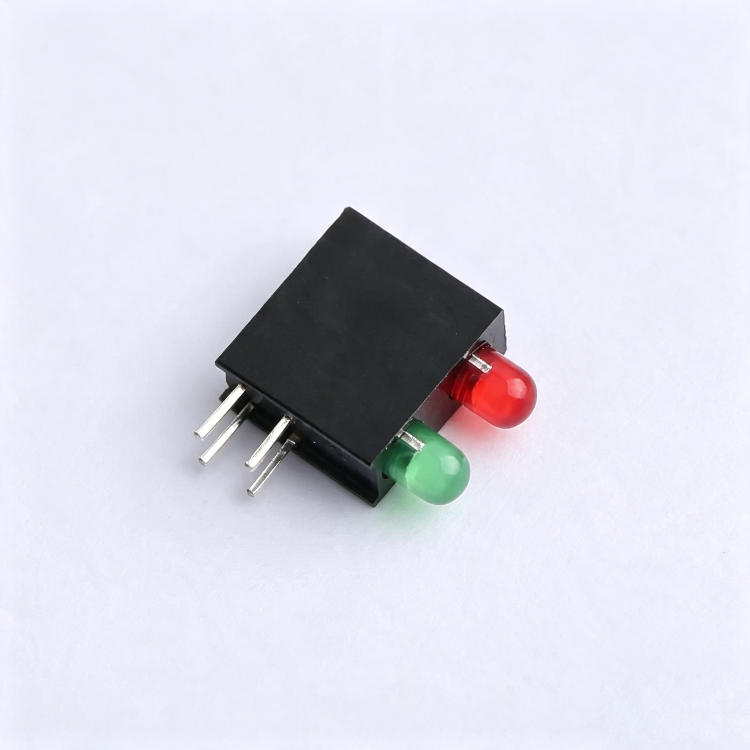

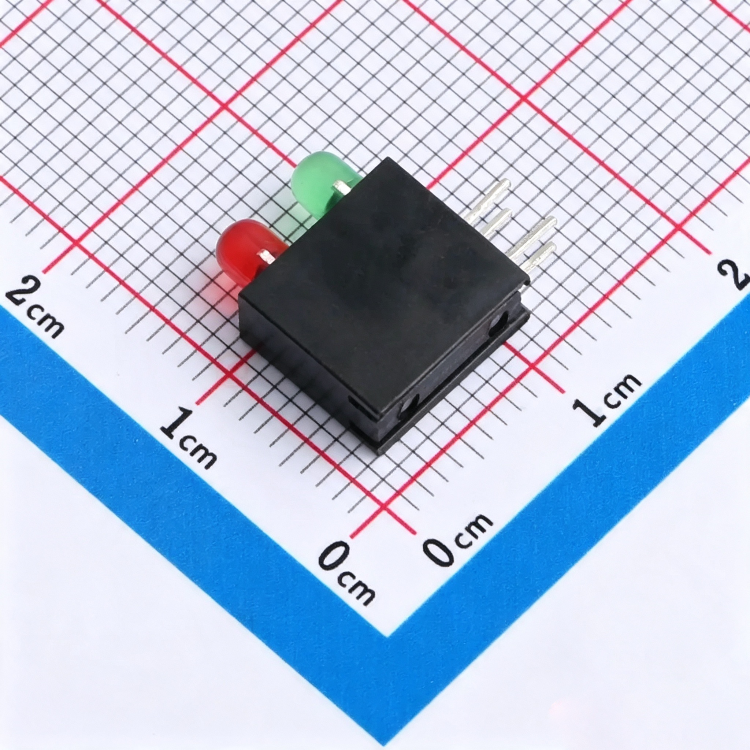

XL-DZ304SURSYGD/2 为 F3 竖向红普绿双孔一体式双色 LED 灯座，单颗集成红色告警、普绿待机两路独立发光腔体，一体化塑胶底座省去两套独立指示灯与支架，简化 PCB 布局与面板开孔；两路独立 45° 窄聚光路，腔体物理隔离无串光，红 / 绿可单独点亮，完美匹配设备故障、正常双状态显示；红光 620-625nm 警示波段、普绿 565-575nm 柔和低亮光，多档位亮度电压波长出厂配对分光；2000V 人体防静电，-40℃至 85℃超宽温稳定；四引脚完全分路驱动，底座自带定位凸台，波峰焊、手工焊不易歪斜不倒灯；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，是物联网模块、检测仪器、小型电源、通信存储设备双色状态优选一体式双色光源。
一、产品描述
1.产品特性
- F3 竖向红普绿双孔四脚独立一体化窄底座封装 10.0*9.0 紧凑型竖向一体底座，面板竖向开设两组 Φ2.9mm 标准 F3 圆孔即可一体装配，单颗替代 1 颗红灯 + 1 颗普绿灯，减少 PCB 焊盘、插件工时；4 引脚完全分离，①绿正②绿负③红正④红负，红绿电路互不干扰；单路维持 2.5mm 标准引脚间距，通用 PCB 无需改版；焊接管控 260℃≤6S，塑胶底座耐受短时高温，不易软化、引脚虚焊。
- 双层隔离双色 45° 窄聚光路，红绿无串光混淆 上下分层独立红、绿发光腔体，原生分色胶体；45° 窄定向光束收拢，侧向漏光极少，同一面板红绿标识互不干扰；红光醒目用于故障告警，低亮普绿柔和适合 24 小时长亮待机，一套灯实现设备双状态可视化区分。
- 红绿双通道独立精细分光，同批次色调统一 红光分 A4/A5/A6/A7 亮度档，普绿分 A1/A2 低亮档；电压分多段细分，红光 HR02、普绿 HYG03~HYG06 分段管控，出厂红绿成对分选，整机无偏橙、发黄、明暗色差；两路均低压驱动，适配 3V/5V 小型主控、电源板卡。
- 双通道低功耗、2000V 防静电，宽温长效低光衰 红、绿单路最大功耗各 50mW，同步点亮总功耗仅 100mW，长期长亮温升可控；-40~85℃全温域适配低温便携设备与密闭机箱，2000V 防静电抵御车间静电冲击，千小时连续点灯光衰幅度极低，降低设备维护频次。
- 一体双色集成结构，大幅压缩整机物料人工成本 单颗替代两套单色灯 + 配套支架，减少物料种类；面板统一双孔模具，大批量装配效率大幅提升，小型紧凑型设备面板布局更整洁简约。
- 标准化防潮防静电量产配套 防潮抗静电铝箔千支袋装出货，兼容波峰焊、手工焊接工艺，配套红绿独立亮度、电压、波长选型表，小型多路设备工程选型便捷。
- 双通道电路设计优化建议 红、绿两路必须各自独立串联限流电阻，禁止共用电阻造成亮度失衡；焊接时长控制 6 秒内，避免底座受热变形、引脚脱落。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 红 300~700mcd / 普绿 50~200mcd |
| 主波长范围 | 红 620~625nm / 普绿 565~575nm |
| 发光角度 | 45° 窄定向聚光 |
| 单孔开孔 | Φ2.9mm |
二、应用领域
- 物联网小型模块：设备在线绿 / 故障红双色状态指示灯
- 电子多路检测仪器：通道正常 / 异常双状态背光
- 小型开关电源：待机普绿、过载故障红光提示灯
- 通信存储副板：链路正常 / 断线双色标识光源
- 车载小型控制模块：设备运行 / 故障双色灯
- 教学迷你实训板：红普绿双色实训元件
- 小型精密仪表、转换器面板双状态背光
XL-DZ304SURSYGD/2 核心优势为F3 竖向红普绿双孔四脚独立一体式双色 LED 灯座，单颗集成故障红、待机普绿两路独立光源，省去两套单色灯物料；45° 窄聚 + 分层隔离腔体，彻底解决红绿串光问题；双路低压低功耗，2000V 防静电、-40~85℃超宽温；红绿独立分光分档，整机无明暗色差；一体化紧凑底座适配小型紧凑型整机，简化 PCB 与面板设计，有效降低物料、装配人工成本；RoHS 环保合规，全套环境、机械、耐温可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
