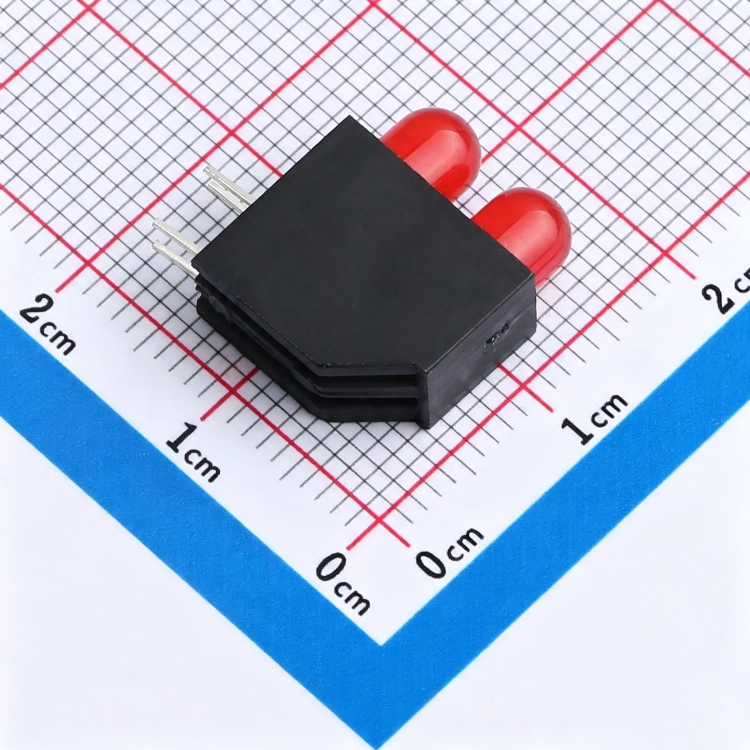

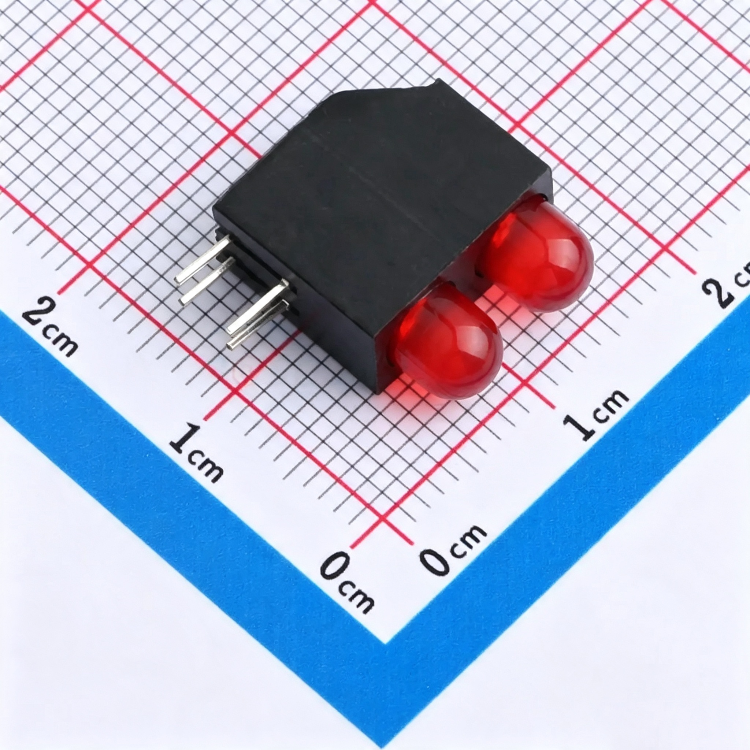

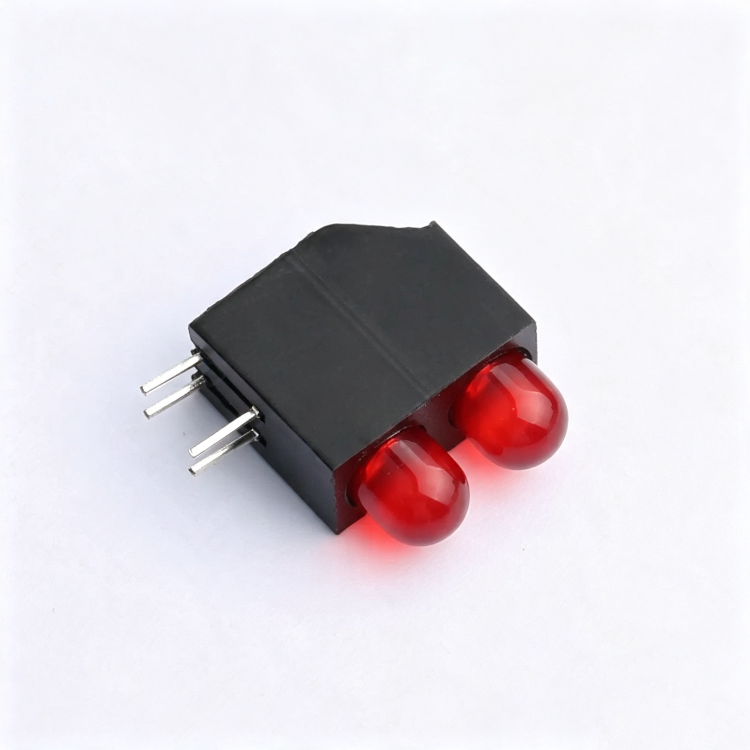

XL-DZ504SURD/2 为 F5 规格竖排双孔红发红一体式长条灯座 LED，一体成型塑胶底座集成两路独立大口径红光发光通道，单颗可替代两颗 F5 单孔告警灯，大幅简化大功率设备 PCB 与面板布局；原生大尺寸红色透明胶体搭配 45° 窄聚光光路，两路发光腔体物理隔离无串光，远距离清晰区分两组设备故障信号；615~635nm 标准警示红波段，五档亮度、三段电压、四段波长出厂配对分光；2000V 人体防静电，-40℃至 85℃超宽温稳定运行；四引脚完全独立分路，单通道可单独点亮，底座自带定位限位，波峰焊、手工焊不易歪斜脱落；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，是大功率服务器、双通道工业设备、大型检测仪器分级故障告警优选双路大孔径红光光源。
一、产品描述
1.产品特性
- F5 竖排双孔四脚独立长条一体化塑胶灯座封装 12.56.210.8mm 竖向一体底座，面板竖向开设两组 Φ4.8mm 大圆孔即可一体装配，单颗替代两套 F5 单孔灯与配套支架，缩减 PCB 焊盘与插件工时；4 引脚分层独立，①③为两路正极、②④两路负极，两路驱动完全互不干涉；单路保持 2.5mm 标准引脚间距，通用 PCB 无需改版；焊接管控 260℃≤6S，防止长条底座高温软化、引脚虚焊。
- 双 F5 大口径红光隔离腔体 + 45° 窄聚光，无通道混光 上下两层独立大尺寸红色发光腔体，原生红胶通透饱和，远距离告警辨识度远超 F3 双孔款；每路 45° 窄定向光束收拢无侧漏，大型密集控制柜两路故障标识清晰分离，适配双通道设备分级异常提示。
- 出厂两路配对分光，亮度色调无通道色差 单路光强分 A4/A5/A6/A7/A8 五档，电压三段细分，波长 HR01~HR04 四段管控，出厂两路统一分选配对，整机无偏橙、明暗色块；低压 1.8~2.4V 芯片，适配 3V/5V 大功率工控、服务器主控电路。
- 两路低功耗、宽温高 ESD，工业长期告警稳定低光衰 单路最大功耗 50mW，两路合计 100mW，同步长亮温升可控；工作温域覆盖低温户外与高温机房，2000V 防静电防护，工业静电频发环境不易击穿，长期连续告警光衰微弱，降低设备维护频次。
- 一体化长条结构，大幅削减整机物料人工成本 单颗一体灯替代两套独立 F5 指示灯，省去多套支架辅料；面板双孔一体开孔，整机控制面板整洁，大批量装配效率显著提升。
- 标准化防潮防静电量产配套 防潮抗静电铝箔千支袋装，兼容波峰焊、手工焊接工艺，配套完整单路亮度、波长选型表，双通道大功率设备工程选型便捷。
- 两路电路设计优化建议 两路 LED 需各自独立串联限流电阻，禁止共用单颗电阻，避免两路亮度失衡；焊接焊锡不可长时间接触塑胶底座，防止底座受热变形、灯体脱落。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 300~1200mcd |
| 主波长范围 | 615~635nm |
| 发光角度 | 45° 窄定向聚光 |
| 引脚间距 | 2.54mm |
二、应用领域
- 大功率通信存储机柜：双通道服务器独立故障告警双红灯
- 大型多路电子检测设备：双回路整机异常警示背光
- 工业双通道大功率控制柜：两路输出分级故障指示灯
- 物联网双路大功率网关：两组设备异常标识光源
- 车载双控大型电控总成：双通道中控故障提示灯
- 工业实训操作台：F5 双通道红光实训元件
- 双回路大型精密仪表、大功率电源控制面板告警背光
XL-DZ504SURD/2 核心优势为F5 竖排双孔四脚独立一体式长条灯座 LED，单颗替代两颗 F5 单孔告警灯，两路电路完全独立，大口径发光面远距离告警识别更强，45° 窄聚光杜绝通道串光；浓郁警示红光适配双通道大功率设备分级故障提示，低压低功耗、-40~85℃超宽温、2000V 防静电；五档亮度、四段波长可选，出厂两路配对分光无色差；一体化长条底座简化 PCB 布局与装配工序，有效降低整机物料、人工成本；RoHS 环保合规，全套环境、机械可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
