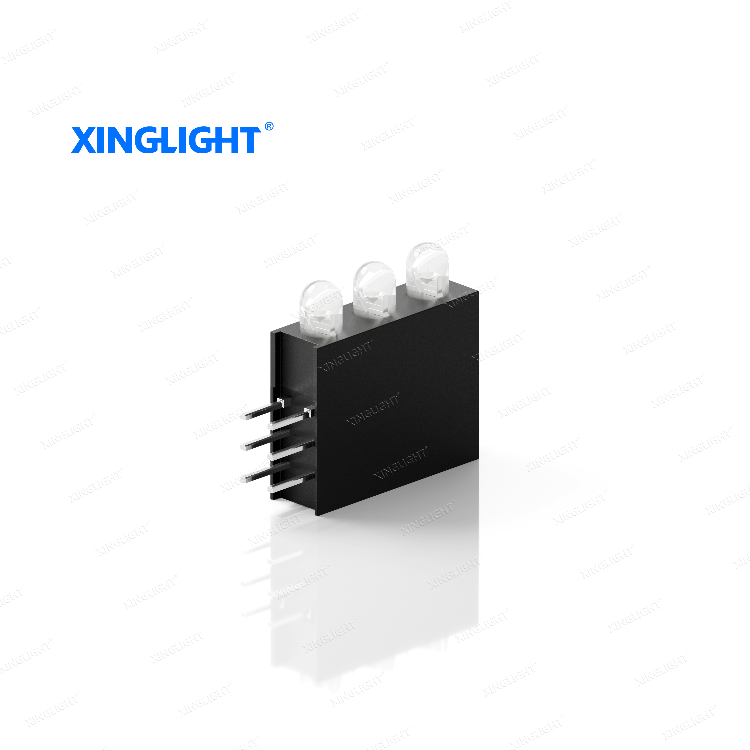

XL-DZ304SURSYGW/3 为 F3 竖向雾状红普绿三孔一体式 LED 灯座，立式加长塑胶底座集成 A/B/C 三组独立雾面发光腔体，每组均配备红光告警、普绿待机双光路，单颗可替代六颗独立 F3 单色雾灯，大幅缩减多路设备面板开孔数量与 PCB 占用空间；特制雾白扩散胶体打散光束消除刺眼中心亮斑，搭配 45° 窄定向匀光光路，三层腔体物理隔绝，三组光路互不串光；红光 615~635nm 宽幅故障告警波段、普绿 565~575nm 长效柔和待机波段，亮度、电压、波长多档位精细化出厂配对分光；2000V 人体防静电防护，-40℃至 85℃超宽温稳定适配多通道检测仪、多路工控板、多链路物联网网关；六脚分层独立直插引脚，每组红绿电路完全分离，可单通道单独点亮，立式底座限位稳固，波峰焊、手工焊接不易歪斜、不倒灯；全套千小时点灯、高温高湿、冷热冲击、耐焊弯折可靠性全检合格，三通道整机柔光双色状态指示优选光源。
一、产品描述
1.产品特性

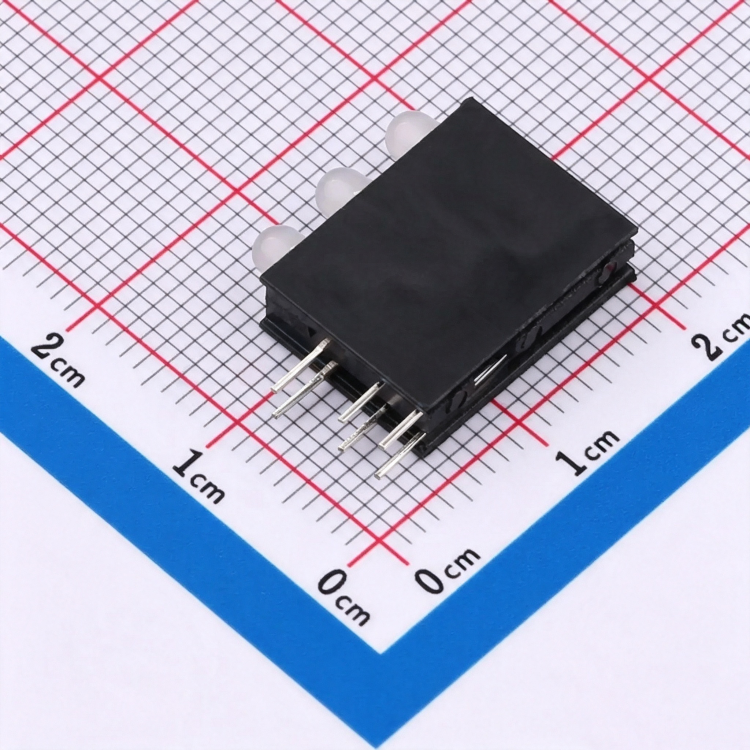

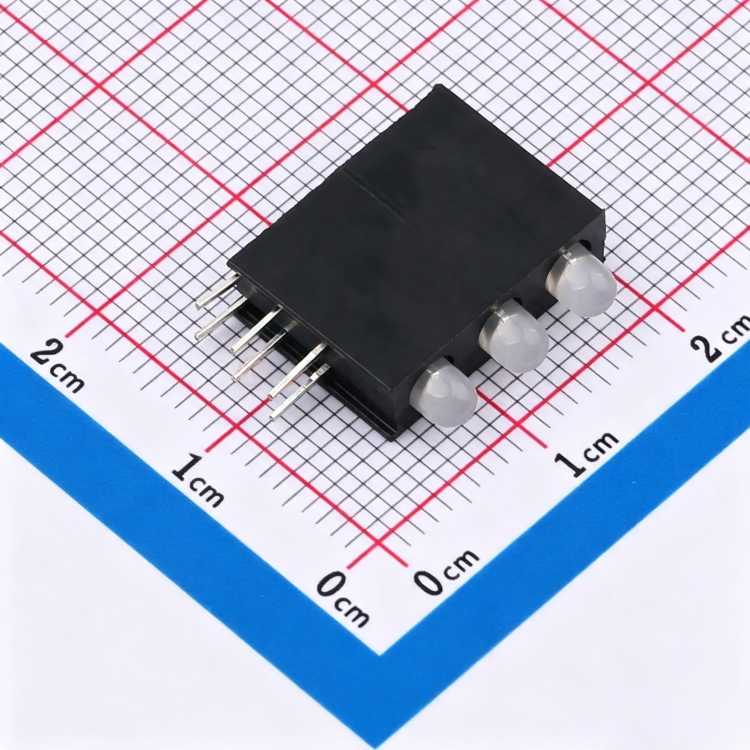

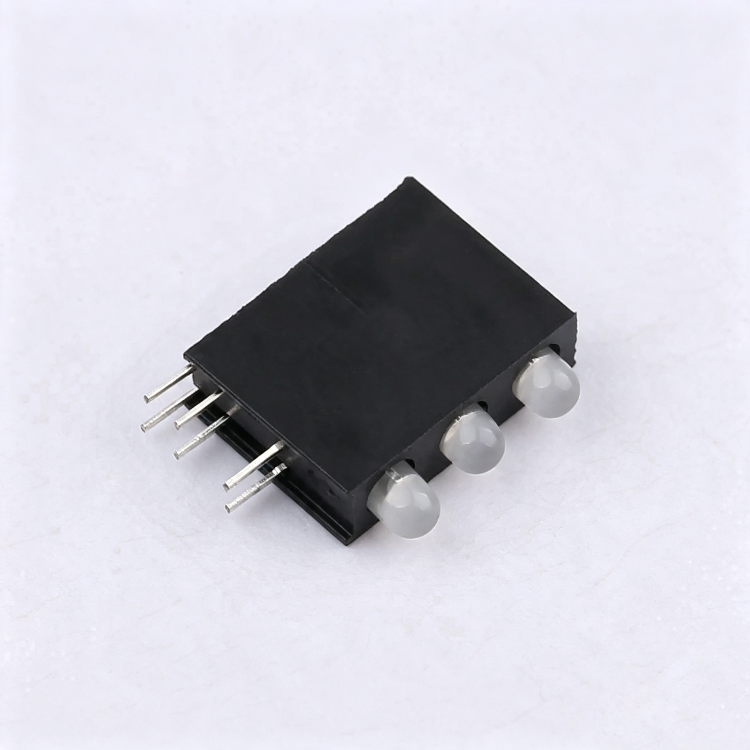

- F3 立式 11.54.515.3mm 三孔六脚独立一体化封装 竖向加长窄型一体底座，面板竖向开设三组 Φ2.9mm 标准 F3 圆孔即可一体装配，单颗替代 6 颗独立单色雾灯，大幅减少 PCB 焊盘、插件工时；6 引脚分层独立排布，①红正②红负③绿正④绿负⑤红正⑥红负，A/B/C 三组红绿驱动电路互不干扰；单路维持 2.5mm 标准通用引脚间距，通用 PCB 无需改版；焊接管控 260℃≤6S，立式加厚塑胶耐受短时高温，不易软化、引脚虚焊脱落。
- 三层隔离雾面腔体 + 45° 窄匀光路，三通道无串光柔光显示 上下三层独立雾白透光发光腔，每组内置红、绿两套独立光芯，光路物理隔离；雾状漫射胶体柔化光线，24 小时连续点亮无视觉疲劳；45° 定向收拢光束，侧向漏光极少，三通道并排排布无混色干扰；高亮红光用于通道故障提醒，低亮普绿适配通道正常待机，完美匹配工业绿正常 / 红告警三级灯光管控逻辑。
- 三通道红绿独立精细分光，整机光色统一无偏差 红光分 A5/A6/A7/A8 四档高亮区间，普绿分 A1/A2 两档低亮区间；电压三段细分，红光 HR01~HR04、普绿 HYG03~HYG06 分段管控，出厂每组红绿成对分选校准，同批次三组亮度、色调高度统一，无偏橙、发黄、明暗色块；两路均低压芯片，适配 3V/5V 多路主控板卡。
- 多路低功耗、2000V 高 ESD，宽温长效低光衰 单通道红绿总功耗 100mW，三路同步点亮合计 300mW，长时间长亮温升可控；工作温域覆盖低温便携设备与密闭高温机箱，2000V 防静电抵御车间静电冲击，千小时连续点灯衰减幅度微小，大幅降低多通道设备售后维护频次。
- 三孔一体集成结构，批量装配大幅降本增效 单颗一体三孔灯替代六颗独立单色指示灯，减少物料种类、库存成本；统一三孔面板开模规格，整机控制面板简约紧凑，大批量插件装配效率显著提升。
- 标准化防潮防静电量产配套 防潮抗静电铝箔真空千支袋装出货，兼容波峰焊、手工两种焊接工艺，配套红绿独立亮度、电压、波长分档选型表，三通道检测设备工程选型便捷高效。
- 三通道电路设计优化建议 每组红、绿必须各自独立串联限流电阻，禁止多通道共用电阻造成亮度失衡；焊接时长控制 6 秒以内，焊点远离雾状胶体，防止胶体受热发白、透光衰减。
2.技术规格
| 名称 | 参数 |
| 工作电压 | 2.2V |
| 驱动电流 | 20mA |
| 发光强度 | 红光 400~1200mcd / 普绿 50~200mcd |
| 主波长范围 | 红光 615~635nm / 普绿 565~575nm |
| 发光角度 | 45° 窄定向聚光 |
| 单孔开孔 | Φ2.9mm |
二、应用领域
- 三通道电子检测仪器：三组通道柔光正常 / 故障双色指示灯
- 多路工业工控板：三路输出运行、异常状态背光
- 三链路物联网网关：多链路待机、故障柔光标识光源
- 便携三路精密仪表：超薄立式面板状态提示灯
- 车载三路电控模块：多路中控待机、故障柔和背光
- 多通道教学实训板：三孔雾面双色实训元件
- 三路开关电源、小型控制柜立式状态指示灯
XL-DZ304SURSYGW/3 核心优势为F3 立式雾状红普绿三孔一体式 LED，三层独立雾面发光腔体，单颗集成三组红绿双通道光源，省去六套单色雾灯物料；45° 窄匀隔离光路彻底解决多通道面板串光问题；每组低压低功耗，2000V 人体防静电、-40~85℃超宽温稳定运行；红绿独立多档位分光，三组光色均匀无偏色；立式加长底座适配紧凑型立式面板，简化 PCB 布线与面板开孔设计，有效降低整机物料、人工装配生产成本；RoHS 环保合规，全套环境、机械、耐温可靠性测试达标。
我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
