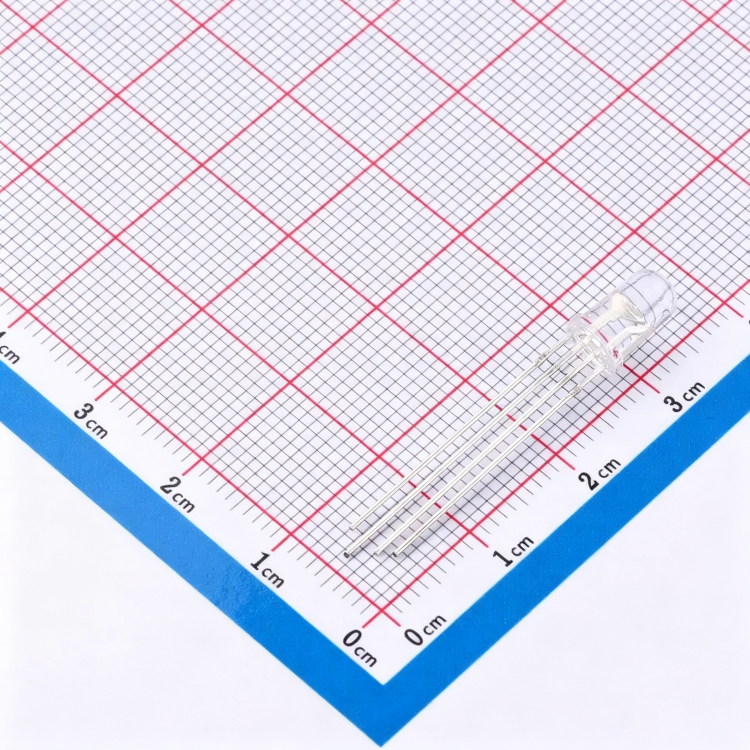

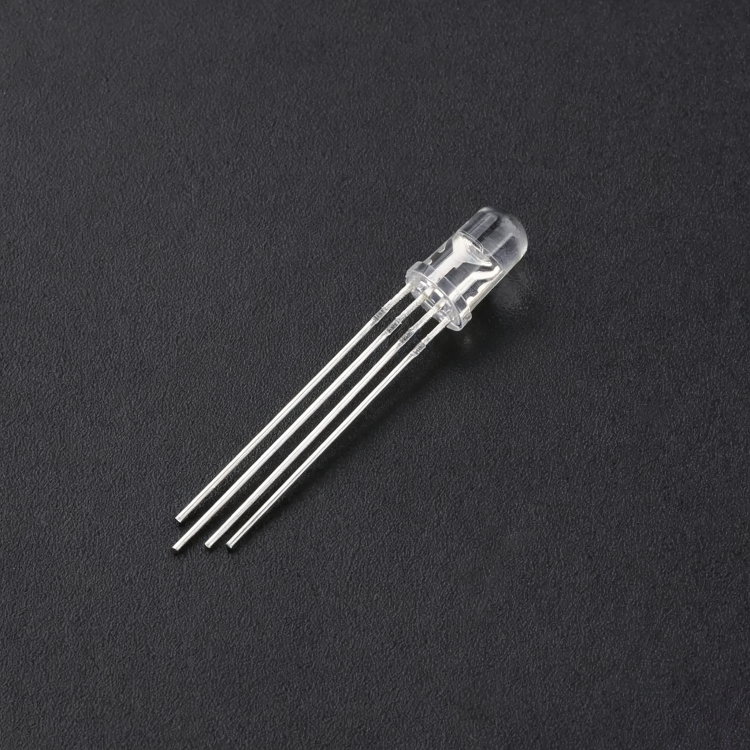

XL-B504RGBC 为 F5 透明 RGB 全彩加长 4 脚共阳直插 LED，内置红、翠绿、蓝三路独立发光芯片，1 脚为公共正极，完美适配 5V 单片机 PWM 调光驱动；高透透明胶体透光损耗低，各色亮度充分释放，单色纯净、混色层次清晰，远距离识别效果优异；28mm 加长金属支架适配双层 PCB、加厚壳体、狭长深灯仓，Φ5.8 大草帽发光面可视角度广；全套千小时点灯、冷热冲击、引脚弯折、2000V 防静电可靠性全检合格，是 5V 工控、车载、通信机箱远距离多彩状态指示灯优选光源。
一、产品描述
1.产品特性
F5 大草帽 28mm 加长 4 脚共阳一体化封装 Φ5.8 加宽草帽灯头，发光面积大，35° 宽视角适配车间、机房远距离多角度目视；总长 28mm 加长引脚，预留充足折弯、焊接操作余量，适配双层线路板、加厚设备外壳；引脚排距 1.25mm 标准通用间距，通用 PCB 无需改版；引脚定义：1 公共正极、2 红光负极、3 翠绿负极、4 蓝光负极；折弯、焊接工序必须在胶体下端 2mm 以外执行，避免高温、外力拉扯损伤内部金线与发光芯片。
高透光学透明胶体，单色通透、色彩分界鲜明 全透明无遮挡环氧树脂封装，无漫散射损耗，红绿蓝单颗亮度充分释放，翠绿 4000~6000m 超高亮度，单灯远距离清晰可见；各色独立点亮时色彩纯净无杂色，混光层次分明，适合机房、车间远距离设备分级告警提示。
4 路共阴架构，低压 PWM 调光易适配 公共负极设计，红、绿、蓝三路正极独立分压限流，低压单片机 IO 可直接驱动，无需上拉电路；整机待机静态耗电极低，适配锂电池便携设备、低压控制主板。
三通道独立精细分光，整机无色差偏光 红光分 A7/A8/A9/B1 多亮度档，翠绿 B7/B8 档位，蓝光固定区间；红 HR02/HR03、绿 HG02~HG04、蓝 HB04/HB05 多段波长可选，同批次灯单色亮度、显色一致性高，整机无明暗斑块、色彩偏移问题。
宽温工业级稳定，防静电耐用 工作区间覆盖 - 40℃~+85℃，高低温环境长期点亮光衰极小；2000V 人体防静电等级，通过 1000h 常温点灯、85℃湿热、100 次冷热循环、3 次 2.5N 引脚弯折全套机械环境可靠性测试。
标准化量产配套方案 防潮防静电铝箔真空袋内置干燥剂出货，兼容有铅 / 无铅双波峰焊工艺，配套完整焊接、引脚成型、仓储防静电操作规范；EIA 千支标准袋装，批量供货稳定。
多颗并联使用优化建议 红、绿、蓝每一路都需独立串联限流电阻；多颗 RGB 并联时分路独立供电，防止分压不均导致色彩偏移、亮度不一致。
2.技术规格
| 名称 | 红光参数 | 翠绿参数 | 蓝光参数 |
| 典型正向电压 | 2.2V | 3.0V | 3.0V |
| 额定正向电流 | 20mA |
| 发光强度区间 | 700~1800mcd | 4000~6000mcd | 1000~1500mcd |
| 主波长范围 | 620~630nm | 515~530nm | 460~470nm |
| 半光强视角 | 35° 宽视角 |
| 引脚规格 | 1.25mm 标准排距 |
二、应用领域
- 5V 重型工控：机床、控制柜远距离分级七彩告警指示灯
- 车载设备：工程车、大巴内饰远距离状态提示光源
- 通信机房：服务器、机柜多彩联机故障指示灯
- 数码电竞：机箱、外设远距离 RGB 装饰灯
- 教学电子：5V 单片机 PWM 调色实训元件
- 户外小型全彩标识、设备远距离警示灯
- 储能、大功率 5V 电源多彩状态背光
- XL-B504RGBC 核心优势为F5 透明 RGB4 脚共阳加长全彩 LED，专为 5V 共阳 PWM 主控设备开发；高透透明胶体无亮度损耗，远距离识别能力突出，三色纯净通透；28mm 加长引脚解决双层 PCB、深腔设备安装空间不足痛点，单颗替代三颗单色 LED，大幅节约 PCB 布局；标准 1.25mm 四脚间距兼容全部插件生产线，-40~+85℃超宽温、2000V 防静电工业级稳定。
- 我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
