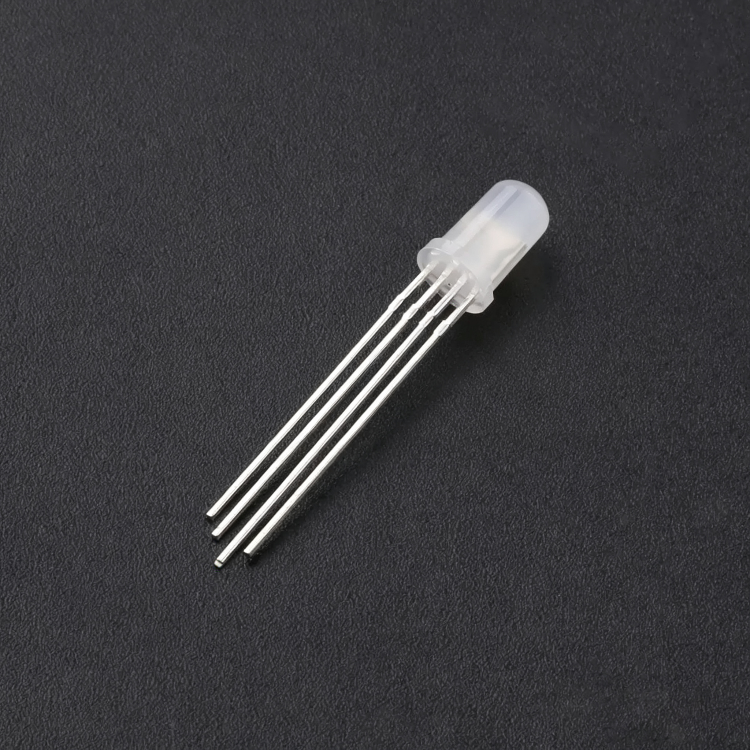

XL-B504RGBW 为 F5 雾状 RGB 全彩加长 4 脚共阳直插 LED，内置红、翠绿、蓝三路独立发光芯片，1 脚为公共正极，完美适配 5V 单片机 PWM 调光驱动；雾面匀光胶体打散三色光源，混光柔和无杂色斑，可单独单色点亮、自由配比调出七彩渐变、纯白、青、紫、黄多种灯光效果；28mm 加长金属支架适配双层 PCB、加厚设备壳体、狭长深灯仓，Φ5.8 大草帽发光面可视角度广；全套千小时点灯、冷热冲击、引脚弯折、2000V 防静电可靠性全检合格，是 5V 工控多彩状态提示、车载内饰、智能家居氛围灯、DIY 模型优选全彩光源。
一、产品描述
1.产品特性

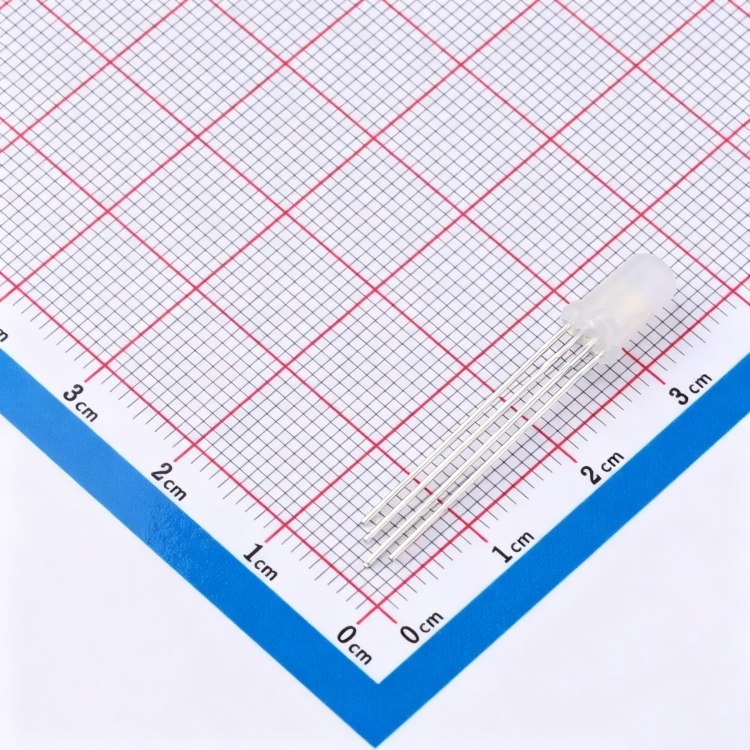

· F5 大草帽 28mm 加长 4 脚共阳一体化封装 Φ5.8 加宽草帽灯头，发光面积大，35° 宽视角适配多角度目视；总长 28mm 加长引脚，预留充足折弯、焊接操作余量，适配双层线路板、加厚设备外壳；引脚排距 1.25mm 标准通用间距，通用 PCB 无需改版；引脚定义：1 公共正极、2 红光负极、3 翠绿负极、4 蓝光负极；折弯、焊接工序必须在胶体下端 2mm 以外执行，避免高温、外力拉扯损伤内部金线与发光芯片。
· 雾漫射柔光胶体，七彩混光均匀无刺眼光斑 乳白色雾面环氧树脂漫射结构，中和三路高光，单色温润柔和，多色混合过渡自然无杂亮斑点；翠绿 4000~6000m 超高亮度，红蓝亮度搭配均衡，长时间面板目视无视觉疲劳，兼顾近距离装饰与远距离状态识别。
· 4 路共阳架构，适配 5V 主控简易 PWM 调光 公共正极设计，公共端直接接 5V VCC，红、绿、蓝负极单独拉低即可点亮，完美匹配 51/STM32 全系列共阳单片机；每路独立串联限流电阻即可稳定工作，整机待机功耗低，适配 5V 供电各类设备。
· 三通道独立精细分光，整批色彩一致性优异 红光分 A7/A8/A9/B1 多档亮度，翠绿分 B7/B8 档位，蓝光固定区间；红 HR02/HR03、绿 HG02~HG04、蓝 HB04/HB05 多段波长可选，同批次灯单色亮度、混色效果高度统一，整机无偏色、明暗斑块。
· 超宽温防静电工业级稳定耐用 工作区间覆盖 - 40℃~+85℃，严寒、高温设备长期点亮光衰微弱；2000V 人体 ES 防静电等级，通过 1000h 常温点灯、85℃湿热、100 次冷热循环、3 次 2.5N 引脚弯折全套机械与环境可靠性测试。
· 标准化量产配套方案 防潮防静电铝箔真空袋内置干燥剂出货，兼容有铅 / 无铅双波峰焊工艺，配套完整焊接、引脚成型、仓储防静电操作规范；EIA 千支标准袋装，批量供货稳定。
· 多颗并联使用优化建议 红、绿、蓝每一路都需独立串联限流电阻；多颗 RGB 并联时分路独立供电，防止分压不均导致色彩偏移、亮度不一致。
2.技术规格
| 名称 | 红光参数 | 翠绿参数 | 蓝光参数 |
| 典型正向电压 | 2.2V | 3.0V | 3.0V |
| 额定正向电流 | 20mA |
| 发光强度区间 | 700~1800mcd | 4000~6000mcd | 1000~1500mcd |
| 主波长范围 | 620~630nm | 515~530nm | 460~470nm |
| 半光强视角 | 35° 宽视角 |
| 引脚规格 | 1.25mm 标准排距 |
二、应用领域
- 5V 工控设备：多档位分级告警、设备运行渐变状态指示灯
- 车载内饰：车机、车载充电器柔和渐变氛围背光
- 智能家居：净水机、智能开关、音箱多彩氛围灯
- 数码电竞：机箱、外设 RGB 装饰渐变光源
- 教学电子：5V 单片机 PWM 调色实训元件
- DIY 文创、手办、礼品渐变装饰灯
- 小型商用标识、低压全彩灯光模组
- XL-B504RGBW 核心优势为F5 雾面 RGB4 脚共阳加长全彩 LED，专为 5V 共阳 PWM 主控设备开发；雾面柔光胶体混色均匀柔和，超高亮翠绿搭配均衡红蓝，可实现全色系渐变灯光；28mm 加长引脚解决双层 PCB、深腔设备安装空间不足痛点，单颗替代三颗单色 LED，大幅节约 PCB 布局；标准 1.25mm 四脚间距兼容全部插件生产线，-40~+85℃宽温、2000V 防静电工业级稳定。
- 我司支持试样、分光批量定制，配套完整规格与技术支持，欢迎洽谈合作。
