好的，针对您的问题“PLC编程语言的使用步骤与对比”，下面用中文详细说明：
PLC编程语言的使用步骤（通用流程）
PLC编程通常遵循一个系统化的工程流程，无论使用哪种语言，核心步骤相似：
-
需求分析与规格定义：
- 目标： 明确自动化任务的具体目标和要求。
- 内容： 分析被控对象的工艺流程、动作顺序、输入输出信号、控制逻辑、安全性要求、报警条件、人机交互需求等。
- 输出： 形成详细的功能规格说明书（Functional Specification）。
-
硬件选型与配置：
- 目标： 选择合适的PLC硬件平台。
- 内容： 根据I/O点数量、类型（DI/DO/AI/AO）、通讯需求（以太网、串口、现场总线）、处理能力、内存大小、环境要求等因素选择PLC型号、电源、I/O模块、通讯模块等。
- 输出： PLC硬件配置清单。
-
PLC硬件组态：
- 目标： 在编程软件中构建实际的硬件系统模型。
- 内容： 使用PLC厂商提供的编程软件（如西门子的TIA Portal、罗克韦尔的Studio 5000、施耐德的EcoStruxure Machine Expert等），选择对应的PLC CPU型号，添加和配置所需的I/O模块、通讯模块等，设置硬件参数（如IP地址、模块参数等）。
- 输出： 软件中的硬件配置图（HW Config），定义了实际的物理I/O地址。
-
程序设计与编写：
- 目标： 根据规格要求，使用选择的PLC编程语言实现控制逻辑。
- 内容：
- 选择编程语言： 根据应用特点（逻辑控制、过程控制、数据处理等）选择最适合的一种或多种语言（LAD/FBD常用于逻辑和模拟量，ST/SCL用于复杂计算和数据处理，SFC用于顺序流程）。
- 程序结构设计： 设计程序的组织架构（如使用模块化编程、功能块/函数封装）。创建主程序（OB1）、功能块、函数、数据块等。
- 编写逻辑代码： 在相应的编程编辑器中，使用所选语言的元素（触点、线圈、函数块、指令、语句等）编写具体的控制逻辑。
- 变量定义： 在软件中定义程序中使用的变量（符号变量或直接地址变量），并分配数据类型（Bool, Int, Real, Struct, Array等）。
- 输出： PLC可执行程序代码文件。
-
仿真与离线调试：
- 目标： 在连接真实PLC之前初步验证程序逻辑的正确性。
- 内容：
- 使用编程软件内置的仿真器（PLC Simulate/PLCSIM），在不连接硬件的情况下模拟运行程序。
- 强制或修改输入变量值，观察输出变量的变化和程序的运行过程，检查逻辑是否符合预期。
- 调试程序错误（语法错误、逻辑错误）。
- 输出： 经过初步验证和调试的程序。
-
程序下载与在线调试：
- 目标： 将程序下载到实际PLC中运行并进行最终调试。
- 内容：
- 通过编程电缆（USB， 以太网等）将装有编程软件的计算机与目标PLC连接。
- 将验证过的程序编译并下载到PLC的CPU中。
- 将PLC切换到运行模式。
- 使用在线监控功能，实时观察程序的运行状态、变量值的变化。
- 在真实环境下测试所有功能点，触发各种输入条件（手动操作传感器/按钮，或模拟信号），观察执行机构和输出状态。
- 细致调试，修正逻辑错误、时序问题，优化性能。
- 测试报警和联锁功能。
- 调试HMI画面交互。
- 输出： 经过现场调试确认功能正常的程序。
-
系统测试与验收：
- 目标： 对整个自动化系统（包括PLC、HMI、传感器、执行机构等）进行全面的功能、性能和安全性测试。
- 内容： 根据功能规格说明书，进行完整的系统测试，模拟各种工况和异常情况。测试稳定性、响应时间、安全性等。客户或最终用户参与验收。
- 输出： 验收合格报告。
-
文档编制与备份：
- 目标： 整理项目资料以便维护和升级。
- 内容： 整理和归档详细的设计文档（硬件图纸、电气图纸、网络图）、程序源代码、注释、符号表、操作手册、维护手册。对最终的程序版本进行备份。
- 输出： 完整的项目技术文档包和程序备份文件。
-
运行、维护与更新：
- 目标： 系统投入正常运行后的持续支持。
- 内容： 监控系统运行状态，处理运行中出现的故障。根据工艺变化或设备更新对PLC程序进行必要的修改和优化升级。
- 输出： 程序更新版本，维护记录。
PLC主流编程语言的对比 (IEC 61131-3 标准)
| 特性 | 梯形图 (LAD - Ladder Diagram) | 功能块图 (FBD - Function Block Diagram) | 顺序功能图 (SFC - Sequential Function Chart) | 结构化文本 (ST - Structured Text) | 指令表 (IL - Instruction List) / 语句表 (STL - Statement List) |
|---|---|---|---|---|---|
| 外观/类型 | 图形化 - 类似继电器控制电路图 | 图形化 - 类似电子电路图 | 图形化 - 状态流程图 | 文本化 - 类似 Pascal/C | 文本化 - 类似汇编语言 |
| 基本原理 | 由常开/常闭触点、线圈、函数块等组成，电流从左边“电源轨”流向右边“电源轨” | 由预定义或自定义的功能块（方框）组成，输入在左侧，输出在右侧，数据流向明显 | 将复杂控制过程分解为一系列步（Step），步之间有转移条件（Transition），步内执行动作 | 使用结构化高级语言元素：表达式、赋值语句、条件语句、循环语句、函数调用 | 每条指令包含操作码和操作数（地址/数据），一行一条指令 |
| 核心思想 | 逻辑组合、位操作 | 数据流、功能单元组合 | 状态迁移、流程控制 | 算法实现、数据处理 | 底层指令操作、精确控制 |
| 主要优点 | ✔ 直观易学（尤其对电工背景人员） ✔ 调试方便（状态可视化） ✔ 适合离散逻辑控制 |
✔ 表达复杂模拟量运算清晰 ✔ 模块化复用性好 ✔ 数据流关系明确 |
✔ 清晰展示复杂序列控制流程 ✔ 逻辑结构层次分明 ✔ 易于理解和维护 |
✔ 表达复杂数学运算、算法、数据结构和逻辑能力强 ✔ 代码紧凑简洁 ✔ 强大数据处理能力 ✔ 适合复杂算法、计算密集型任务、通信 |
✔ 代码紧凑（相同逻辑下指令条数可能最少） ✔ 执行效率最高（接近机器码） ✔ 细粒度控制（直接操作内存和状态） |
| 主要缺点 | ✘ 表达复杂数学运算、算法、数据处理较繁琐 ✘ 大型程序管理较困难 ✘ 状态显示可能混乱 |
✘ 纯布尔逻辑不如LAD直观 ✘ 非常复杂的回路可能交叉混乱 ✘ 过度嵌套难以阅读 |
✘ 主要擅长顺序控制 ✘ 并行动作/复杂逻辑可能较难表达 ✘ 不擅长复杂计算 |
✘ 语法错误可能导致程序完全不运行 ✘ 实时状态调试不如LAD/FBD直观 ✘ 需要编程基础 |
✘ 可读性差（尤其大型程序） ✘ 学习曲线陡峭 ✘ 易于出错（需小心处理寄存器/堆栈） ✘ 维护困难（需详细注释） |
| 典型应用场景 | 继电器逻辑替代、顺序控制、离散设备控制（起停、连锁保护） | 模拟量控制（PID调节）、过程控制、信号处理、数学运算、模块化应用 | 批次处理、装配线控制、分步工艺（如注塑机、包装机）、状态机应用 | 复杂算法（配方计算、运动轨迹规划）、数据处理（数组、结构体操作）、通信协议解析、文本字符串处理、驱动函数块内部逻辑 | 底层库函数开发、需要极致性能优化的关键代码片段、老旧系统维护 |
| 适合人群 | 电气维护人员、初学者、面向离散逻辑的工程师 | 过程控制工程师、系统集成商、注重模块化设计的工程师 | 流程工程师、设备工程师、需要清晰流程控制的用户 | 软件背景工程师、需要进行复杂算法或数据处理开发的工程师 | 资深PLC程序员、系统底层开发者 |
| 跨品牌通用性 | IEC标准，语法基本通用，但细节和特殊元件可能不同 | IEC标准，语法基本通用，但细节和特殊函数块可能不同 | IEC标准，图形元素通用性好 | IEC标准，语法高度通用 | IEC标准，但指令集和细节差异相对较大（更依赖厂商） |
总结与选型建议
- 无绝对优劣： 每种语言都有其擅长领域，没有一种语言能完美解决所有问题。
- 混合编程是常态： 现代PLC编程中，混合使用多种语言是最常见、最高效的做法：
- 使用SFC或LAD/FBD搭建主流程框架。
- 用FBD处理模拟量运算（如PID）、复杂功能块调用。
- 用ST实现复杂的计算、算法、数据操作、通信、或封装在功能块（FB）内部的逻辑。
- 用LAD实现简单的离散逻辑、连锁保护。
- 项目需求导向：
- 离散为主、逻辑清晰：首选LAD（可能辅以FBD/ST）。
- 流程驱动、步骤明确：SFC主导。
- 过程控制、模拟计算：FBD主导（辅以ST）。
- 复杂算法、数据处理、通信：ST主导。
- 极致性能优化：少量关键代码可能用IL/STL（通常不推荐新手使用）。
- 团队技能： 考虑开发团队和最终维护团队最熟悉的语言。
- 可读性与可维护性： LAD/FBD/SFC通常更直观易读易维护，ST需要良好的编程习惯和注释。
- 发展趋势： 随着控制系统复杂度增加，ST（以及基于C/C++的扩展语言） 的应用范围在不断扩大，特别是在高端PLC和需要强大计算能力的应用中。
核心原则：选择能让程序逻辑表达最清晰、开发效率最高、最易于后期维护的语言或组合。
希望以上详尽的解释和对比能帮助您更好地理解PLC编程语言的使用流程和差异！
plc编程是什么 plc编程语言
PLC编程是指通过PLC编程软件，使用PLC编程语言（如Ladder Diagram、Function Block Diagram、Structured Text等）对PLC进行程序设计的过程
2023-04-14 15:44:54
PLC的编程方式及编程语言
在工业自动化领域，PLC（Programmable Logic Controller，可编程逻辑控制器）因其强大的控制功能和灵活的编程方式而得到了广泛应用。PLC的编程方式和编程语言是实现其控制功能的基础，本文将详细探讨PLC的编程方式及编程语言，以期为读者提供深入的理解和参考。
2024-06-27 14:08:19
PLC编程语言的特点
PLC的编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同与一般的汇编语言，它既要满足易于编写，又要满足易于调试的要求。目前，还没有一种对各厂家产品都能兼容的编程语言。如三菱
2023-07-04 17:13:42
PLC编程语言和C语言的区别
在工业自动化和计算机编程领域中，PLC（可编程逻辑控制器）编程语言和C语言各自扮演着重要的角色。尽管两者都是编程语言，但它们在多个方面存在显著的区别。本文将从多个维度深入探讨PLC编程语言和C语言的区别。
2024-06-14 17:11:33
PLC编程语言的类型和具有哪些特点
PLC编程语言是工业控制领域内用于编写PLC程序的语言，旨在实现对工业设备和生产流程的自动化控制和监测。PLC编程语言包含多种语言类型，如图形化编程语言、文本化编程语言、结构化编程语言等，可根据不同应用场景和编程需求进行选择和组合。
2023-03-17 16:41:28
plc编程语言编程相关技巧有哪些
PLC（可编程逻辑控制器）编程语言及相关编程技巧是工业自动化领域中不可或缺的知识。 一、PLC编程语言概述 PLC编程语言主要包括梯形图（Ladder Diagram, LD）、功能块图
2024-10-21 16:56:18
PLC指令表编程语言的特点和编写步骤
PLC指令表编程语言是一种低级别的编程语言，使用符号和指令来控制程序的运行。它主要是用于编写PLC程序，实现工业自动化控制。该语言包含了一组指令，如逻辑、比较、计算等，并根据特定的规则组合成程序
2023-03-17 16:21:10
PLC编程语言的国际标准 和C语言的区别
PLC编程语言是工业控制领域内用于编写PLC程序的语言，旨在实现对工业设备和生产流程的自动化控制和监测。PLC编程语言包含多种语言类型，如图形化编程语言、文本化编程语言、结构化编程语言等，可根据不同应用场景和编程需求进行选择和组合。C语言是一种通用计算机编程语言。以下是它们之间的主要区别：
2023-03-17 17:13:28
五种支持plc编程的语言有哪些
在PLC控制系统设计中，不同型号的PLC编程软件对以上五种编程语言的支持种类是不同的，所以不但对PLC的硬件性能了解外，也要了解PLC对编程语言支持的种类。
2023-08-31 14:54:15
最常用的PLC编程语言和编程方法详解
IEC 1131-3的编程语言是IEC工作组对世界规模的PLC厂家的编程语言合理地吸收、学习的基础上构成的一套针对工业操控体系的世界编程语言规范，它不光适用于PLC体系，并且还适用于更广泛的工业操控范畴，为PLC编程语言的全球规范化做出了重要的奉献。
2019-05-12 10:58:32
PLC常用编程语言有哪些
在工业自动化领域，PLC（Programmable Logic Controller，可编程逻辑控制器）作为一种核心控制设备，其编程语言的选择对于控制系统的设计、开发和维护具有重要影响。PLC的编程
2024-06-14 16:58:52
plc编程语言与c语言的联系 c语言和PLC有什么区别
PLC编程语言与C语言的联系 PLC（可编程逻辑控制器）是一种针对自动化控制系统的特殊计算机。PLC编程语言是为了控制和管理自动化生产过程中的各种设备而设计的。与之相比，C语言是一种通用的高级编程
2024-02-05 14:21:07
PLC的编程语言具体有哪些
IEC(国际电工委员会)于1994年5月公布了PLC标准(IEC1131)。它有五个部分组成:通用信息,设备与测试要求，编程语言，用户指南和通信。其中第三部分（IEC1131-3）是PLC的编程语言标准.IEC1131-3详细说明了句法、语法和PLC的五种编程语言的表达式。
2019-07-08 17:39:51
自学PLC编程步骤教程
科学的PLC编程步骤其实很简单，但往往大多数工程师就是认为简单而忽略很多细节。细节的忽略，必然会在以后出现问题。想避免日后的问题，只有好好的遵守规则，没有规矩不成方圆，plc编程一样有其自身的规矩。
2019-05-17 11:51:03
浅谈PLC 5种标准的编程语言
IEC 1131-3的编程语言是IEC工作组 对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准。它不但适用于PLC系统，而且还适用于更广泛的工业控制领域，为PLC编程语言的全球规范化做出了重要的贡献。
2023-11-15 11:14:29
plc编程入门基础知识 plc编程语言有几种
PLC（Programmable Logic Controller）是可以根据预设逻辑程序自动控制工业过程的电子设备。PLC编程语言是与PLC进行交互的一种逻辑语言，用于编写控制程序以实现自动化控制
2024-02-04 15:55:14
PLC常见的5种标准编程语言
IEC 1131-3的编程语言是IEC工作组 对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准。
2022-10-17 14:21:36
PLC编程语言有哪些特点和形式
PLC编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同与一般的汇编语言，它既要满足易于编写，又要满足易于调试的要求。目前，还没有一种对各厂家产品都能兼容的编程语言。如三菱公司的产品有它自己的编程语言，OMRON公司的产品也有它自己的语言。但不管什么型号的PLC，
2019-10-04 12:41:00
PLC编程的语言类型有哪几种 具有什么特点
PLC的用户程序，是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制规范，按照实际需要使用的功能来设计的。只要用户能够掌握某种标准编程语言，就能够使用PLC在控制系统中，实现各种
2023-03-15 17:41:12
三菱PLC编程语言解析
三菱电机（Mitsubishi Electric）是全球知名的自动化和制造解决方案供应商，其PLC（可编程逻辑控制器）产品广泛应用于工业自动化领域。三菱PLC编程语言主要基于国际标准IEC
2024-12-26 17:36:05
PLC中使用的编程语言介绍和学习方法
IEC 1131-3的编程语言是IEC工作组 对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准。它不但适用于PLC系统，而且还适用于更广泛的工业控制领域，为PLC编程语言的全球规范化做出了重要的贡献。
2022-12-09 10:57:16

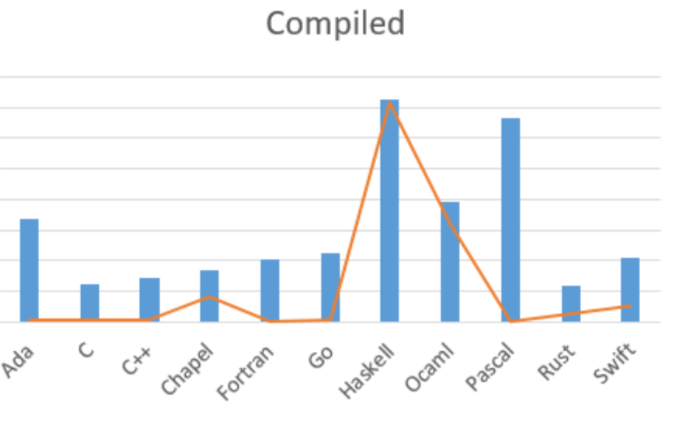

各种编程语言的能耗对比
