STM32F103C8T6引脚图及功能

STM32F103C8T6 是意法半导体（STMicroelectronics）推出的基于 Cortex-M3 内核的中等容量微控制器，采用 LQFP48 封装（48 引脚）。以下是其引脚功能分类说明：

1. 电源相关引脚

VDD（引脚 1、9、24、36、48）：3.3V 主电源输入（需外接滤波电容）。
VSS（引脚 8、23、35、47）：接地引脚。
VBAT（引脚 3）：后备电池供电引脚（用于 RTC 和备份寄存器）。
VDDA/VSSA（引脚 7、5）：模拟电源（ADC/DAC 供电，需与 VDD 隔离滤波）。

2. 时钟相关引脚

OSC_IN/OSC_OUT（引脚 4、5）：外部高速晶振（4-16MHz）输入/输出。
OSC32_IN/OSC32_OUT（引脚 2、3）：外部低速晶振（32.768kHz）输入/输出。

3. GPIO 引脚

PA0-PA15（引脚 10-22, 29-31）：
复用功能包括 ADC1/2 输入（PA0-PA7）、TIM2/TIM5 通道、USART2 串口、SPI1 等。
PB0-PB15（引脚 33-44, 1-3）：
复用功能包括 ADC1/2 输入（PB0-PB1）、TIM3/TIM4 通道、I2C1、SPI2 等。
PC13-PC15（引脚 2-4）：
主要用于 RTC 时钟或 GPIO（部分引脚复用为备份寄存器功能）。

4. 通信接口

USART1（PA9-TX, PA10-RX）
USART2（PA2-TX, PA3-RX）
USART3（PB10-TX, PB11-RX）
SPI1（PA4-NSS, PA5-SCK, PA6-MISO, PA7-MOSI）
SPI2（PB12-NSS, PB13-SCK, PB14-MISO, PB15-MOSI）
I2C1（PB6-SCL, PB7-SDA）
I2C2（PB10-SCL, PB11-SDA）

5. 调试与下载接口

SWDIO（PA13）：SWD 调试数据线
SWCLK（PA14）：SWD 调试时钟线
NRST（引脚 25）：复位引脚（低电平有效）

6. 其他功能引脚

BOOT0（引脚 44）：启动模式选择（需配合 BOOT1 使用）。
ADC_REF+（引脚 6）：ADC 参考电压输入（默认接 VDDA）。
TIM1 通道（PA8-PA11）：高级定时器 PWM/捕获输入。

注意事项

部分 GPIO 引脚复用功能需通过 AFIO 寄存器配置。
PC13-PC15 作为 GPIO 使用时，输出电流能力较弱（需避免直接驱动大负载）。
具体功能需结合 数据手册（Datasheet） 和 参考手册（Reference Manual） 确认。

如需详细引脚图，建议查阅 STM32F103C8T6 的官方数据手册或使用工具（如 STM32CubeMX）生成。

STM32F103C8T6是一款基于ARM Cortex-M 内核STM32系列的32位的微控制器，程序存储器容量是64KB，需要电压2V~3.6V，工作温度为-40°C ~ 85°C。

2021-06-29 17:05:15

基于STM32F103C8t6命名规则

STM32学习基于STM32F103C8t6STM32F103C8t6命名规则先对自己使用的芯片命名有所了解，才能更好的宏观掌控STM32F103C8t6引脚命名

Wu雨雨雨 2021-07-23 07:12:31

ch32f103c8t6与stm32f103c8t6的区别

ch32f103c8t6与stm32f103c8t6的区别 STM32F103C8T6是一款32位微处理器，属于STM32F1系列中的一员。它是一款廉价而且高性能的微处理器，被广泛应用于工控、通讯

2023-08-22 16:05:41

STM32f103c8t6的引脚有哪些

STM32f103c8t6的引脚有哪些？STM32f103c8t6的引脚是如何定义的？

鲁林 2021-10-26 07:27:55

如何利用STM32F103C8T6最小系统板去点亮流水灯呢

产品型号命名规则(参考：STM32单片机最小系统详解)可知： STM32F103C8T6这个命名中：STM32代表STM32家族，32位MCU；F代表产品类型为基础型；103代表特定功能为STM32基础型；C代表引脚数为48&49引脚；8代表内存容量为64KB；T代表封装为QFP；6代表温

klysa 2021-11-25 08:12:00

Ardunio STM32F103C8T6的中断引脚

Ardunio STM32F103C8T6的中断引脚来解码SYN500R信号 STM32F103C8T6 for Ardunio IDESYN500R芯片4支脚不带解码超外差接收模块关于STM32

陆军航空兵 2021-08-17 06:49:42

stm32f103c8t6怎么连接噪声传感器

（ADC引脚）。在STM32F103C8T6上配置ADC功能。首先，你需要确定使用哪个ADC通道连接噪声传感器。然后，使用STM32的开发工具，如STCubeMX或者Keil等，配置GPIO引脚

2023-12-21 16:10:05

STM32F103C8T6单片机的PA13引脚一直输出高电平的解决办法

使用环境(蓝色粗体字为特别注意内容)1、软件环境：Keil MDK 5.152、硬件环境：STM32F103C8T6最小系统在项目中需要用到STM32F103C8T6的GPIOA13引脚，发现

uuwfjwer 2022-01-06 07:41:24

STM32F103C8T6和STM32F103C6T6

开发板,STM32F103,STM32F103C8T6,学习开发板

2022-06-16 17:58:17

深圳高价回收STM32F103C8T6 收购STM32F103C8T6

大量收购工厂库存ST电子芯片STM32F103C8T6 ，实力收购工厂库存ST芯片STM32F103C8T6 ，回收价格高！！财富热线帝欧电子赵先生 ***同步微信）QQ：879821252

dealicdz 2021-08-30 16:10:30

求大佬分享STM32F103C8T6的封装引脚图

kdsnvjsnjk 2022-02-21 06:23:32

STM32F103C8T6和STM32F103CBT6的区别

一序：1 STM32F103C8T6和STM32F103CBT6 引脚相同，唯一的区别是前者为64kflash（0x8000000~0x800FFFF）后者为128kflash

一个黄人 2022-01-26 08:19:25

把STM32F103C8T6分成几个部分

以STM32F103C8T6为例首先把STM32F103C8T6分成几个部分如下STM32 F 103 C 8 T 6STM32为一个系列F代表产品类型103代表产品子系列101为基本型102为

gvjhvbc 2021-08-04 06:44:06

STM32F103C8T6和STM32F103CBT6的联系与区别

一序：1 STM32F103C8T6和STM32F103CBT6 引脚相同，唯一的区别是前者为64kflash（0x8000000~0x800FFFF）后者为128kflash

Tutut 2021-08-09 06:49:03

请问STM32F103c8t6有没有DAC功能？

一直以为STM32F103c8t6没有DAC功能，竟然有个朋友说STM32F103c8t6 什么 “B”系列有DAC功能！瞬间萌逼.....求助老鸟 STM32F103c8t6有没有DAC 功能？

imchenjin 2019-01-04 09:31:23

stm32f103c8t6读内部温度

STM32F103C8T6是一款32位的Cortex-M3内核微控制器，它拥有丰富的外设资源和强大的计算能力，可以广泛应用于各种嵌入式系统中。其中一个重要的功能是能够使用内部传感器来读取芯片的温度

2024-01-08 13:48:46

STM32F103C8T6中断特征介绍用按钮为STM32 MCU触发一个中断

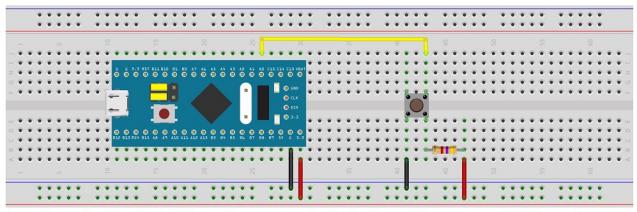

中断是MCU的特征之一，STM32F103C8T6也不例外。以下通过STM32F103C8T6 Blue Pill外接一个按钮，向MCU触发外部中断。
