MOS管的实际应用和正确用法你知道吗？

好的，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）是现代电子电路中应用极其广泛的半导体器件。理解其实际应用和正确用法对于设计可靠高效的电路至关重要。

一、实际应用 (MOS管用在哪些地方？)

MOS管因其高效率、高输入阻抗（几乎不取驱动电流）、快速开关速度、易于集成等优点，被广泛应用在：

开关电源 (Switching Power Supplies):
- 角色： 核心开关器件。
- 原理： 在DC-DC转换器（如Buck降压、Boost升压、Buck-Boost升降压）、AC-DC适配器、PC电源、服务器电源中，MOS管高速导通/关断，通过控制占空比来精确高效地调节输出电压或电流。替代了笨重低效的线性稳压器。
- 类型： 低导通电阻的功率MOSFET (如N沟道增强型)。
电机驱动 (Motor Control):
- 角色： 电流开关，控制电机功率和方向。
- 原理： 在直流电机、步进电机、无刷直流电机驱动电路中，MOS管构成H桥或三相桥臂，控制流过电机线圈的电流方向和大小，实现电机的启动、停止、调速和换向。
- 类型： 功率MOSFET，常采用多个MOS管组成拓扑结构。
功率放大与线性调节 (Power Amplification & Linear Regulation):
- 角色： 虽然不如开关应用普遍，但在特定线性区域工作。
- 原理： 在某些音频功放的输出级或对效率要求不高的低压差线性稳压器中，MOS管工作在放大区，根据输入信号（栅极电压）调整输出电流/电压。相比开关应用，此时损耗较大（压降 * 电流）。
- 类型： 功率MOSFET或LDMOS用于大功率应用。
逻辑门与数字电路 (Logic Gates & Digital Circuits):
- 角色： 构成基本逻辑单元。
- 原理： CMOS技术（使用成对的N沟道和P沟道MOSFET）是几乎所有现代数字集成电路（CPU, 内存, 微控制器, FPGA等）的基础。MOS管的开关状态代表0和1。
- 类型： 小信号MOSFET，高度集成。
模拟开关与多路复用器 (Analog Switches & Multiplexers):
- 角色： 电子开关，控制模拟信号的通断和路由。
- 原理： 利用MOS管的高输入阻抗和低导通电阻特性，以电压控制的方式连接或断开信号通路。在数据采集系统、通信设备中广泛应用。
- 类型： 专门设计的模拟开关MOSFET，具有低电荷注入、低导通电阻平坦度等特性。
LED驱动 (LED Drivers):
- 角色： 电流开关或调节器。
- 原理： 类似开关电源，用于高效精确地控制LED串的电流（恒流驱动），尤其在需要调光或大功率LED驱动时。

二、正确用法 (如何避免损坏MOS管并确保电路正常工作)

MOS管看起来很“结实”，但如果使用不当，极易损坏。以下是关键的正确使用要点：

确保不超过最大额定值：
- Vds(最大漏源电压): 导通或关断状态下，漏源极间电压绝对不能超过此值，否则会发生雪崩击穿。
- Id(连续漏极电流) & Idm(脉冲漏极电流): 持续或脉冲电流不能超过规格书规定值，否则会因过流导致过温损坏。要考虑温度降额。
- Pd(最大功耗): 导通损耗+开关损耗的总功率损耗不能超过器件的耗散能力。务必结合结温和散热考虑。
- Vgs(最大栅源电压): 绝对关键！ 栅极和源极之间的电压绝对不能超过规格书规定的最大值（通常是±20V或更低）！超压会永久击穿极其薄且脆弱的栅氧化层，导致器件永久失效。确保驱动电路输出不会产生过冲。
注意静电防护：
- MOS管的栅极极易被静电放电损坏。在拿取、储存、焊接和测试时，必须严格遵守ESD防护规范：
  - 使用防静电腕带并可靠接地（通过1MΩ电阻）。
  - 在防静电工作台（防静电台垫）上操作。
  - 使用防静电包装袋存放和运输。
  - 焊接时烙铁可靠接地。
  - 测试时，确保测试设备接地良好，探针先接地再接触被测点。
提供足够的栅极驱动能力：
- 驱动电压Vgs: 确保驱动电路提供的栅源电压足够高，能让MOS管完全导通（Vgs > Vgs(th)，通常N沟道需要>10V，P沟道需要<-10V）。驱动不足会使MOS管工作在放大区（部分导通），导致Rds(on)增大，损耗剧增而烧毁。
- 驱动电流： MOS管的导通和关断本质上是栅极电容（Ciss，主要是Cgs和Cgd）的充放电过程。
  - 驱动电路必须有足够的峰值电流能力，以实现快速的导通和关断。
  - 使用合适的栅极电阻(Rg)：
    - 作用：
      - 限制驱动峰值电流，保护驱动芯片。
      - 限制栅极电压上升/下降速率(dV/dt)，抑制由米勒电容效应引起的导通拖尾或振荡/误触发。
      - 配合PCB寄生参数，减少开关过程中的振荡。
    - 选择： 需在开关速度（高频应用需要快）和抑制振荡/过冲/EMI之间折中。需要根据驱动能力、Ciss、开关频率、EMI要求计算或实验确定，通常建议值为几欧姆到几十欧姆。
理解并处理体二极管：

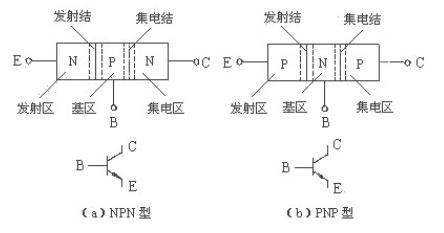

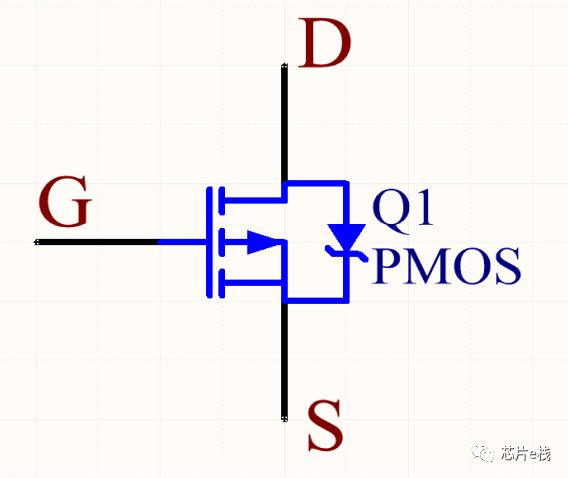

- 大多数功率MOSFET内部集成了一个由源极指向漏极的“寄生”或“体”二极管。
- 在开关应用中： 在感性负载（电机、电感）的续流路径中，这个二极管起着关键续流作用。MOS管关断时，负载电流通过该二极管续流，避免产生高压击穿MOS管。

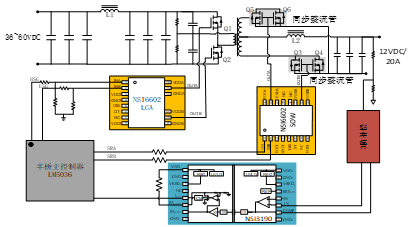

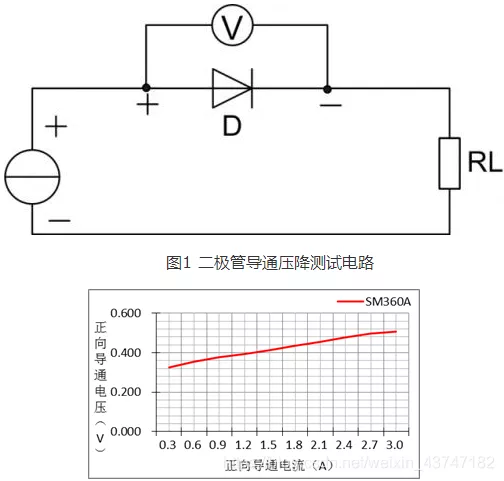

- 在同步整流器中： 该二极管的存在会影响效率（有正向压降损耗）。通常在MOS管导通时被“短接”，电流流过导通沟道而不是二极管。
- 在H桥中： 必须严格防止上下管同时导通（“直通”），否则会通过MOS管或体二极管形成大电流短路路径，瞬间烧毁管子。通常需要设置“死区时间”。
确保良好散热：
- 计算损耗： 估算MOS管的总损耗 = 导通损耗 (I² * Rds(on)) + 开关损耗 (开通损耗+关断损耗)。
- 热设计：
  - 使用足够大小和导热性能的散热器。
  - 确保MOS管封装与散热器接触良好，涂抹导热硅脂。
  - 确保MOS管与散热器间的电气绝缘（如需），使用绝缘垫片和绝缘套管。
  - 考虑环境温度和强制风冷效果。
  - 关键检查： 最大功耗下的结温 *Tj = Ta + (θjc + θca) Pd** 必须低于规格书允许的最大结温（通常是150°C或175°C），并留有余量。
理解开关损耗并优化：
- 开关损耗在高频应用中占据主导地位。它与开关频率、开关时间、电压电流上升/下降波形密切相关。
- 通过选择栅极电阻(Rg)、优化驱动电流、选择具有更低Qg(栅极总电荷)的器件、利用软开关技术等方式降低开关损耗。
防止误导通：
- 原因：
  - 栅极噪声干扰（驱动信号耦合或PCB布局噪声）。
  - 高的漏源电压变化率dVds/dt通过米勒电容耦合到栅极。
- 措施：
  - 在栅源极间并接一个下拉电阻(Rgs，例如10kΩ)，在驱动失效或未上电时确保MOS管可靠关断。
  - 保持栅极驱动走线短且低感抗，远离高dV/dt节点。
  - 谨慎使用并接在GS间的TVS管或稳压管来钳位电压（可能增加驱动损耗）。
正确理解Vgs(th)和Rds(on):
- Vgs(th)(阈值电压)： 是器件开始导通（通常指Id=250µA左右）所需的最小Vgs。并非能使MOS管完全导通（Rds(on)达到最小）的电压。完全导通所需的Vgs要高得多。
- Rds(on)： 是MOS管完全导通时漏源极间的导通电阻，是衡量导通损耗的关键参数。规格书上给出的Rds(on)通常是在Vgs=10V (N沟道) 或Vgs=-10V (P沟道) 以及特定温度（如25°C）下的值。要注意其随Vgs、Id和Tj的正温度特性（温度升高，Rds(on)增大）。

总结:

MOS管是一种强大而灵活的器件，应用遍及从纳米级数字芯片到千瓦级功率系统的各个领域。其正确使用的核心在于：严格遵守最大额定值（特别是Vgs）、严格实施ESD防护、提供合适的驱动（足够Vgs和峰值电流，合理Rg）、考虑体二极管的影响（续流、防止直通）以及进行有效的热管理（散热器设计）。理解这些原则并能根据具体应用权衡设计，是成功应用MOS管的关键。务必仔细阅读并理解所用MOSFET规格书中的每一条参数和图表。
