在 Altium Designer (AD) 中为新建的原理图库元件（原理图符号）分配对应的 PCB 封装（Footprint），需要在原理图库编辑环境中进行操作。以下是详细步骤：
? 核心步骤
-
打开/创建原理图库：
- 打开现有的
.SchLib文件或通过文件 (File) > 新建 (New) > 库 (Library) > 原理图库 (Schematic Library)创建一个新的原理图库。 - 在
SCH Library面板（通常在左侧）中，选择你要分配封装的原理图元件符号。
- 打开现有的
-
添加模型：
- 在原理图库编辑器中，确保目标元件处于编辑状态（在
SCH Library面板中双击选中它）。 - 找到 属性 (Properties) 面板（通常在右侧）。如果没有显示，需手动打开（
视图 (View) > 面板 (Panels) > Properties）。 - 在
Properties面板中找到 Models 区域（通常在面板下方或中间偏下位置）。 - 点击 Models 区域下方的 添加 (Add) 按钮。
- 在弹出的下拉菜单中选择 Footprint （封装）。这是最常见的类型。
- 在原理图库编辑器中，确保目标元件处于编辑状态（在
-
选择/指定封装：
- 点击
Add并选择Footprint后，会弹出 PCB 模型 (PCB Model) 对话框。 - 指定封装来源：
- 名称 (Name)： 这是最重要的一步！在此框中准确输入你希望关联的 PCB 封装在 PCB 库中的名称（例如：
Resistor_Axial_0.4，SOT-23-5，QFP-100_14x14mm_P0.5mm）。你必须事先知道这个名称，或者通过浏览查找。 - 库 (Library)：
- 任意 (Any)： 允许 AD 在当前项目、已安装库或指定搜索路径中查找此名称的封装。最常用，只要你的封装库路径设置正确。
- 库名称 (Library Name)： 从下拉列表中选择一个已安装的 PCB 库（
.PcbLib）。如果封装位于特定的库中，且你希望精确指定，则选此项。 - 库路径 (Library Path)： 点击
...按钮手动导航到一个未安装的特定.PcbLib文件。仅当封装在特定未安装库中时使用。
- 名称 (Name)： 这是最重要的一步！在此框中准确输入你希望关联的 PCB 封装在 PCB 库中的名称（例如：
- 浏览查找（推荐）： 点击
PCB 模型对话框右下角的 浏览 (Browse...) 按钮。这会打开 浏览库 (Browse Libraries) 对话框。- 在
浏览库对话框中，你可以：- 从左上角的下拉列表中选择一个已安装的库进行浏览。
- 或者使用 查找 (Find...) 按钮（通常是放大镜图标?）在整个库搜索路径中搜索封装（输入名称关键词或使用通配符
*）。
- 找到正确的封装后，双击它或选中后点击
确定 (OK)。
- 在
- 预览： 在
PCB 模型对话框中选择或输入封装后，下方会显示该封装的 2D 图形预览。务必仔细核对预览是否是你想要的封装！
- 点击
-
确认并完成：
- 确保
PCB 模型对话框中的名称和预览都正确无误。 - 点击
PCB 模型对话框底部的 确定 (OK) 按钮。 - 现在，该封装名称应该出现在原理图元件的
Properties面板的Models区域下的列表中（类型为Footprint）。
- 确保
-
保存原理图库： 完成所有元件的编辑和封装分配后，务必保存原理图库文件 (
Ctrl+S或文件 > 保存)。
? 关键注意事项
- 封装必须存在： 你指定的 PCB 封装名称必须存在于你项目中使用的 PCB 库（
.PcbLib）中，或者存在于 AD 配置的库搜索路径中的某个库中。否则，在将原理图导入 PCB 时会报错找不到封装。 - 名称匹配： 输入的名称必须完全匹配（包括大小写和空格）PCB 库中该封装的实际名称。使用
Browse...功能选择可以避免手动输入错误。 - 封装库加载/路径设置：
- 确保包含所需封装的 PCB 库文件（
.PcbLib）已安装到 AD（通过设计 (Design) > 添加/移除库 (Add/Remove Library)或Preferences > Data Management - Libraries），或者其所在路径已添加到 AD 的库搜索路径（Preferences > Data Management - Library Search Paths）中。这样才能被 AD 在Any模式下找到或在浏览库中显示。
- 确保包含所需封装的 PCB 库文件（
- 一个元件多个封装： 一个原理图元件可以关联多个 PCB 封装（例如，同一个逻辑 IC 有不同的封装形式 DIP/SOIC/TSSOP）。在原理图中放置该元件后，可以在其属性 (
Properties) 面板的Models区域选择本次设计实际要使用的那个封装。 - 检查： 在原理图中放置元件后，右键点击元件 -> 器件操作 (Device Actions) -> 模型管理器 (Model Manager) 或直接在其
Properties面板的Models区域，可以再次确认关联的封装是否正确。
? 总结： 核心操作就是在原理图库元件编辑器的 Properties 面板 -> Models 区域 -> Add -> Footprint -> 在 PCB Model 对话框中通过 准确输入名称 或 Browse/Find 功能来关联正确的 PCB 封装名称，并保存原理图库。确保封装库可用是关键前提。?
怎么显示与隐藏原理图库的PCB封装名称

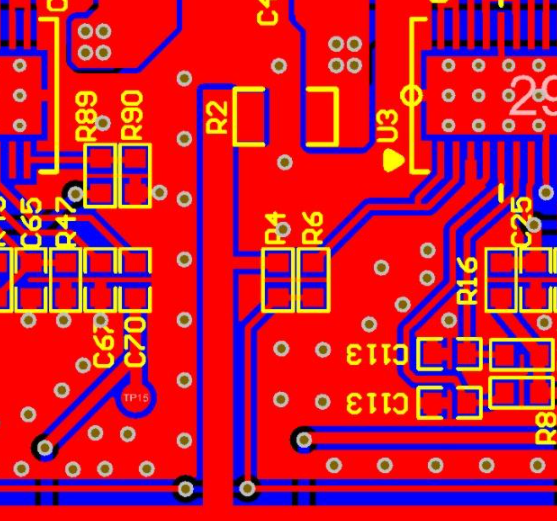

这里我们分为两种情况进行分析，一种是在绘制原理图库的时候，怎么显示与隐藏元器件封装名称；另外一种是在绘制原理图的时候，怎么显示与隐藏元器件封装名称。 ①绘制原理图库时隐藏PCB封装的操作步骤如下
2020-06-29 14:23:00
为什么原理图库引脚和封装库的引脚对应Pin Map不同？
图这是原理图库的：下图则是我要使用的PCB封装库（TO-252-2封装）：原理图库 我已经添加了这个封装，并且修改了pin map通过如下图，我在原理图库上点击2 ，对应的封装3会高亮，说明pin
yywytwerw
2019-08-13 02:29:25

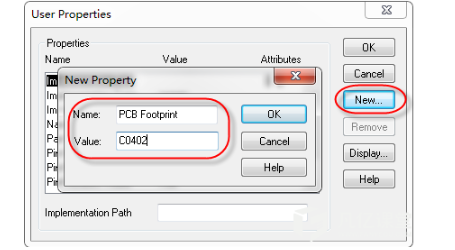

orcad新建一个原理图库文件的方法
第一步，执行菜单命令File→New→Library，新建一个原理图库文件，如图2-1所示： 图2-1 新建原理图库示意图 第二步，会弹出新建好的olb文件，然后选中新建好的olb文件
一只耳朵怪
2020-09-07 17:45:57
AD原理图库和PCB封装库的相关资料推荐
AD原理图库和PCB封装库下载链接：https://pan.baidu.com/s/1s7EwYp18qpeWSuCOlQnwkA 提取码：mlkt
wanglq2011
2021-11-18 08:46:56
9电路板设计之在protel DXP中怎么将原理图库中的元件和PCB库中的封装绑定成都控制器定制
将该原理图库中的component_1和封装进行绑定了。 经过以上的操作，基本上就把原理图库中的元件与PCB库中的对应封装进行了绑定，这样，在以后的电路图设计中就能很方便地调用了。全系列文档、定制开发可见图中网址联系。本节完，精彩待续。
yonko
2021-10-06 21:03:28
Kicad原理图库的设计
第二篇原理图库的设计打开原理图库的编辑原理图库相关操作相关链接打开原理图库的编辑接上一篇，来到原理图设计界面，如图箭头所示，点击原理图符号库编辑按钮，进入原理图库编辑界面。打开之后便是下图这个界面
jfsky
2021-11-10 08:36:18
从原理图导入PCB文件后，我该新画一个原理图库吗？
自己从新画一个原理图库？还是应该画PCB库？还是两个一起都要重新画？注：软件中的晶振封装式R38的，我想用R0的封装。还请各位赐教
tianlun27
2019-06-04 05:36:06
ad怎么实现原理图与pcb元件对应
。以下是实现原理图与PCB元件对应的主要步骤： 1. 创建项目和文件 首先，在AD中创建一个新项目，并分别添加原理图文件和PCB文件到该项目中。 2. 放置和连接原理图元件 在原理图中，从元件库中选择所需的元件并放置到原理图上。 使用导线、网络标签等工具连接元件，形成完整的电路图。 3. 分配元件封装
2024-09-02 17:25:48
【Altium小课专题 第050篇】原理图库分配PCB封装时报Footprint not found如何解决？
第一步：在PCB分配界面点击库路径一栏后面的“选择”按钮，如图2-95所示。第二步：点击以后进行库路径的选择，选择跟原理图封装相对应的PCB封装库，如图2-96所示。2-96 对应的封装库界面第三步
凡亿_PCB
2021-05-14 11:11:51
TI的原理图库、封装库导出到其他格式，如AD
本帖最后由 摘星揽月111 于 2020-4-5 22:42 编辑 TI并不直接提供Altium designer（AD） 的原理图库和封装库，但是提供了CAD File (.bxl)，可导出
摘星揽月111
2020-04-05 21:59:51
如何去绘制AT89C51原理图？
Altium Designer 18 速成实战 第三部分 原理图的绘制 （二十三）实例绘制原理图--AT89C51目录一、新建PCB工程、新建原理图、新建原理图库：二、保存PCB工程、保存原理图
笑尽往事
2021-07-05 07:38:06

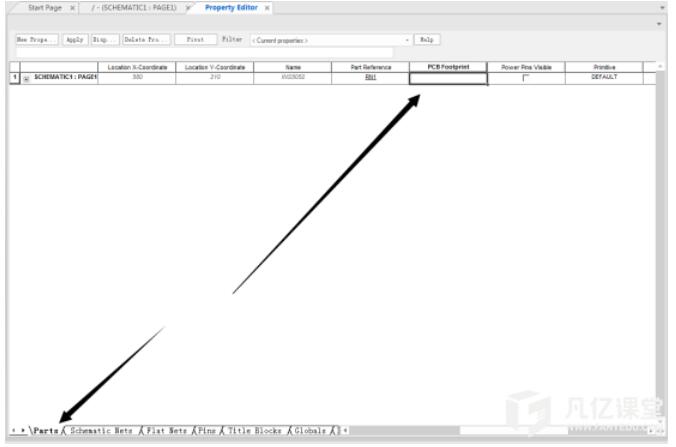

绘制原理图库时隐藏PCB封装的操作步骤介绍
