在 PCB 设计中绘制螺丝孔（也称为安装孔）是确保电路板能够被正确、牢固地固定在机箱或支架上的关键步骤。以下是详细的操作方法和注意事项：
一、基本绘制方法（使用EDA软件，如Altium Designer/KiCad/Eagle等）
-
选择工具：
- 通常使用 过孔 或 焊盘 工具来创建螺丝孔。
- 优先推荐使用非金属化孔（NPTH）： 绝大多数螺丝孔不需要电气连接，仅用于机械固定，因此通常设置为 非金属化孔。这避免了螺丝与孔壁铜层意外接触导致短路的风险。
- 特殊需求使用金属化孔（PTH）： 只有当螺丝孔需要明确连接到地平面（GND）或其他网络以实现屏蔽或接地时，才使用金属化孔。此时必须确保螺丝本身是绝缘的或通过垫片绝缘，否则极易短路。
-
设置属性（以NPTH为例）：
- 孔径： 这是最关键参数。孔径需略大于所用螺丝的公称直径。
- 经验公式： 孔径 ≈ 螺丝公称直径 + 0.2mm ~ 0.5mm (根据需要预留的间隙调整)。
- 常用螺丝孔径参考：
- M2 螺丝：推荐孔径 2.4mm
- M2.5 螺丝：推荐孔径 2.9mm
- M3 螺丝：推荐孔径 3.4mm (最常见)
- M4 螺丝：推荐孔径 4.5mm
- 精确计算： 螺丝孔径 = 螺丝公称直径 + 补偿值。补偿值需考虑螺丝公差、PCB制造公差（钻孔公差）、板厚、热膨胀等因素。具体值可咨询PCB制造商或使用在线钻孔计算器。
- 孔环/焊盘尺寸：
- 非金属化孔不需要铜环焊盘！直接将孔放置在需要的位置即可。
- 如果软件强制要求焊盘尺寸（如KiCad），则设置一个仅比孔径大一点点（例如孔径+0.1mm）的焊盘尺寸，并将其属性设置为 NPTH。
- 网络： 设置为
No Net或Not Connected。 - 层属性： 确保该孔在 所有层 上都存在（通常默认就是多层/通孔属性）。
- 孔径： 这是最关键参数。孔径需略大于所用螺丝的公称直径。
-
放置位置：
- 根据机械结构图（如机箱图纸、外壳3D模型）确定螺丝孔的精确坐标位置（X, Y）。通常在板的四个角或边缘。
- 考虑应力分布，避免将螺丝孔放在元器件密集区或容易弯曲的区域附近。
- 确保螺丝孔边缘与其他元器件、走线、铜箔保持足够的安全间距（电气间隙和爬电距离）。
-
添加标记（可选但推荐）：
- 在丝印层放置一个十字交叉线或圆圈，清晰地标记出螺丝孔的中心位置，方便生产和组装定位。
- 标注孔的尺寸（如“M3”或“∅3.4”）在丝印层上。
- 在孔附近添加文字说明（如“MOUNT HOLE”）。
二、重要注意事项
-
隔离区：
- 在所有导电层上（顶层、底层、内层），必须以螺丝孔中心为圆心，设置一个足够大的禁止布线/禁止覆铜区。
- *隔离区直径 = 螺丝孔径 + 2 安全距离**
- 安全距离推荐值：
- 绝对最小：0.5mm (风险较高，不推荐)
- 推荐最小：1.0mm (常用)
- 更安全：1.5mm - 2.0mm (尤其高压、高振动场合)
- 目的： 防止螺丝/垫片/螺母在拧紧或振动时意外接触到周围的走线或铜箔，造成短路、信号干扰或损坏。
-
接地螺丝孔（PTH）：
- 如果需要螺丝孔充当接地点：
- 设置为金属化孔（PTH）。
- 将其连接到地网络（GND）。
- 在螺丝孔周围环绕一圈宽大的地铜箔，并用多个过孔将各层地连接好，确保低阻抗接地路径。
- 务必使用绝缘垫片，防止螺丝本体接触到其他非GND的金属部分（如外壳其他部分）。
- 隔离区依然重要： 确保这个连接了GND的孔环与其他非GND网络保持足够的安全距离！螺丝孔本身的铜环就是可接触导体。
- 如果需要螺丝孔充当接地点：
-
PCB制造说明：
- 在Gerber文件输出的加工说明文档（ReadMe或制板说明）中，清晰标注哪些孔是非金属化孔。常用标注如：“∅3.4mm NPTH” 或 “∅3.4mm non-plated”。
- 明确标注孔径的公差要求（如果很重要）。
-
匹配板厚与螺丝长度：
- 选择的螺丝长度必须能穿透PCB板厚并留出足够的长度用于固定（通常需要加垫片、螺母）。考虑安装空间是否足够。
-
考虑应力：
- 避免在螺丝孔附近放置大型、沉重或有引脚的陶瓷元器件（如大电容），防止PCB弯曲或振动时产生应力导致焊点开裂或器件损坏。
- 螺丝孔附近尽量避免布设细密信号线。
三、操作流程总结
- 确定螺丝规格 (如M3)。
- 计算孔径 (如NPTH ∅3.4mm)。
- 在EDA软件中放置一个非金属化孔：
- 工具：过孔或焊盘。
- 设置属性：孔径=3.4mm，非金属化(NPTH)，网络=No Net。
- 放置到精确坐标 (根据机械图)。
- 在所有导电层设置隔离区：
- 以孔中心为圆心，画一个禁止布线/禁止覆铜的圆圈，直径=孔径(3.4mm) + 2*安全距离(至少1.0mm) = 至少5.4mm。
- (可选)添加丝印标记 (十字、圆圈、尺寸标注)。
- (特殊需求)如需要接地：
- 设置为PTH孔并连接到GND网络。
- 在孔周围铺大面积GND铜箔并打过孔。
- 仍设置隔离区，隔离区边界到孔环边缘的距离需满足与非GND网络的间距要求。
- 强制使用绝缘垫片！
- 输出Gerber和钻孔文件时，明确注明NPTH孔信息。
简单口诀：孔稍大，禁布线，标清楚，接地要绝缘。
遵循这些步骤和注意事项，就能正确地在PCB上设计出可靠、安全的安装螺丝孔。
如何画双层pcb板 画双层pcb板的步骤
对于我们的设计是非常有帮助的。下面就让我们一起来了解一下PCB双层板的布线原则。 如何画双层pcb板 双层pcb板要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的桥梁叫做导孔。导孔是在pcb上，充满或涂上金属的
2020-11-04 09:53:14
一个产品由3个pcb构成，三块板只有一块板螺丝孔和主机机壳连接，打静电时打机壳会把那块有接地螺丝的板上芯片打死
产品由3个pcb构成，三块板只有一块板螺丝孔和主机机壳连接，其他两块pcb螺丝孔接的机壳都是塑料的。打静电时打金属机壳会把那块有接地螺丝的板上芯片打死。然后我把主板螺丝（原先接塑料壳）与金属机壳相连，打静电没问题。由于机器已经开模了，请问有什么方法不把主板螺丝接机壳能改善静电。积分不多，跪谢！
东方不二L
2020-10-07 17:09:50
板框里面有螺丝孔怎么设置
我只把板框弄出来 但是里面还有螺丝孔需要怎么设置呀file:///C:\Users\Administrator\Documents\Tencent Files\1249658156\Image\Group\VT]4YKS14E~QZF]0$IQ6EY8.png
h1654155958.0560
2019-05-07 07:35:22
如何对pcb板安装定位孔
在PCB板的生产与组装过程中，安装定位孔是一个重要的环节。合理配置并准确安装定位孔，不仅可以提高PCB板的组装效率和精度，还有助于保证电路板的稳固性与可靠性。本文将详细介绍如何对PCB板进行安装定位
2023-12-20 14:36:53
一文详解半孔pcb电路板设计
吧~ 半孔PCB设计是一种具有部分穿孔的电路板设计。通过在电路板上创建仅在一侧穿透的半孔结构，提高了机械稳固性和装配效率。这种设计简化了螺丝或连接器的固定过程，减少干扰并美化外观。设计师需要精确规划半孔的尺寸和位置，以
2024-04-25 17:49:16
半孔板比常规pcb板多出什么流程
半孔板是一种特殊的PCB板，相比于常规的PCB板，它在制造过程中需要多出一些步骤和流程。在本文中，将介绍半孔板相较于常规PCB板所多出的流程。 首先，半孔板的制造流程与常规PCB板的流程在前期步骤上
2023-12-25 16:13:07
PCB线路板中的盲孔和埋孔介绍
讨论印刷电路板制造时经常出现的一个话题是盲孔和埋孔。在这里，我们将讨论这些是什么以及它们如何帮助您接收符合您预期功能的 PCB 。我们将回顾盲孔和埋孔的好处，其构造以及为什么与经验丰富的 PCB
2020-09-21 20:09:41
千万不能小瞧的PCB半孔板
小，功能需求多，所以通常半孔设计在PCB单只最边沿，在锣外形时锣去一半，只留下半边孔在PCB上。 半孔板的可制造性设计 最小半孔 最小半孔的工艺制成能力是 0.5mm ，前提是孔必须在外形线的中心，意思就是必须要有0.25mm的孔在板内，否则在生产过程中孔壁
2023-04-07 16:59:05
千万不能小瞧的PCB半孔板
需求多，所以通常半孔设计在PCB单只最边沿，在锣外形时锣去一半，只留下半边孔在PCB上。 半孔板的可制造性设计 最小半孔 最小半孔的工艺制成能力是 0.5mm ，前提是孔必须在外形线的中心，意思就是
攻城狮华哥
2023-06-20 10:39:40
千万不能小瞧的PCB半孔板
需求多，所以通常半孔设计在PCB单只最边沿，在锣外形时锣去一半，只留下半边孔在PCB上。半孔板的可制造性设计最小半孔最小半孔的工艺制成能力是0.5mm，前提是孔必须
2023-06-21 17:34:17
四层板怎么画
在使用Altium Designer 画PCB时，多数时候画双面板的比较多，但有时抗信号干扰要求更高的情况下，可能会设计四层板或者更多层板，下面以Altium Designer09软件为例，介绍如何画四层板。
2019-05-17 14:42:16
PCB板漏孔、漏槽在设计端如何避坑
电子产品的设计是从画原理图到PCB布局布线,经常会由于工作经验这方面知识缺乏,而出现各种错误,阻碍我们后续工作的进行,严重时导致做出来的电路板根本不能用。所以我们要尽量提高这方面的知识,避免各种错误
2022-11-03 13:28:23
PCB做了盲埋孔，还有必要再做盘中孔工艺吗
美女说她画的PCB，那是灵隐寺里上过香，大雄宝殿开个光，一板成功不用慌。 但是看板内线宽线距小于3mil,有盲埋孔设计，还特别强调通孔要做树脂塞孔电镀填平（POFV），大家觉得制板生产能否成功，且看今天的案例分享。
2023-06-14 16:24:43

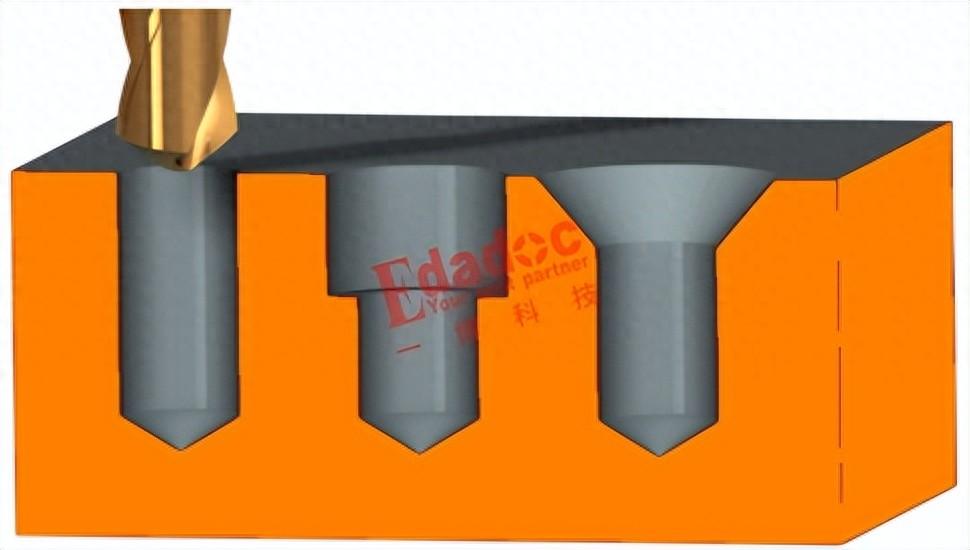

如何让PCB上的固定螺丝孔沉下去
