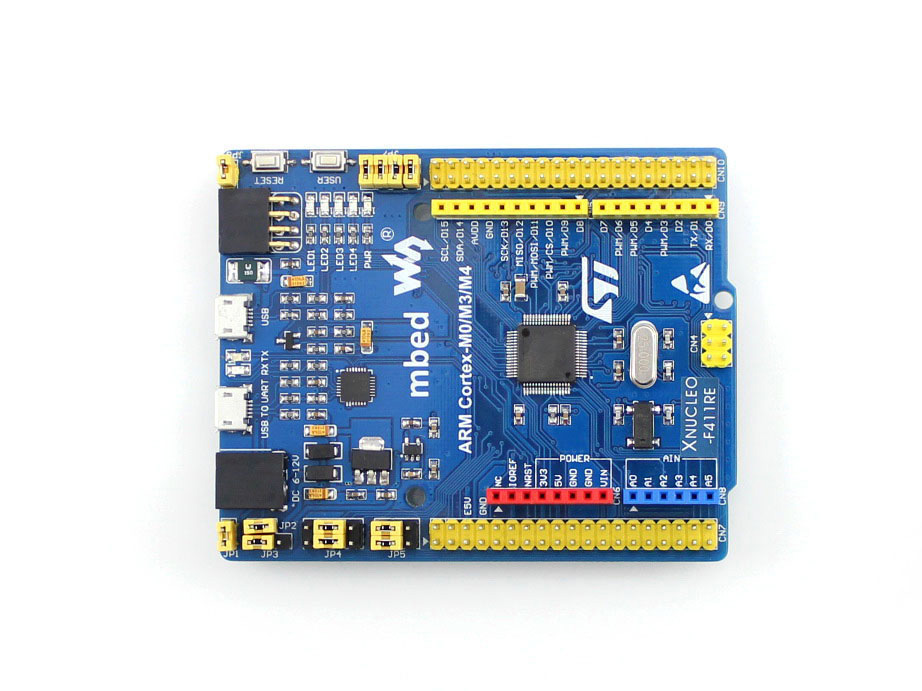

好的，针对 STM32F411 微控制器的 PCB 设计，以下是一些关键的考虑因素和最佳实践总结，用中文说明：

? 核心设计原则

1. 电源完整性：

   • 多路电源： STM32F411 通常有多个 VDD/VSS (数字电源/地) 引脚、VDDA/VSSA (模拟电源/地) 引脚、以及 VBAT (备用电池) 引脚。必须全部正确连接。
   • 去耦电容：
     • 每个 VDD 引脚 (或相邻的一组 VDD 引脚) 到附近 VSS 放置一个 100nF 陶瓷电容 (X7R/X5R)。电容必须尽可能靠近引脚放置。
     • VDDA 同样需要 100nF 去耦电容，极其靠近 VDDA 和 VSSA 引脚。这是 ADC/DAC 性能的关键。
     • 在整体电源入口处放置一个 4.7uF - 10uF 的钽电容或电解电容作为大容量储能电容。
     • 如果使用 VBAT，在 VBAT 引脚和 VSS 之间连接一个 100nF 电容。
   • 电源分割：
     • VDD (数字) 和 VDDA (模拟) 最好来自同一个 3.3V 电源轨，但建议在靠近芯片处通过磁珠或 0Ω 电阻进行隔离滤波，并在 VDDA 一侧放置额外的滤波电容（如 10nF + 100nF）。
     • VSS (数字地) 和 VSSA (模拟地) 必须在 PCB 上单点连接（通常在芯片下方或非常靠近芯片的地方）。理想情况下，整个底层或内层应是完整的地平面。
   • 供电电压： 确保电源稳定在 1.7V - 3.6V 范围内（通常为 3.3V）。供电能力需满足功耗需求。

2. 时钟电路：

   • 外部高速晶振 (HSE)：
     • 推荐使用 8MHz 晶振（具体型号参考数据手册）。焊盘尽量靠近芯片的 OSC_IN (PC14) 和 OSC_OUT (PC15) 引脚。
     • 负载电容 (C1, C2) 值严格按晶振规格书选择（通常 8-22pF）。精确匹配晶振要求至关重要。
     • 晶振下方及周围铺铜接地（但铜皮与晶振外壳保持距离），形成屏蔽。
     • 避免在晶振下方或邻近层走高速信号线。
   • 外部低速晶振 (LSE - RTC)：
     • 如需要精确 RTC，使用 32.768kHz 手表晶振。连接 OSC32_IN (PC14) 和 OSC32_OUT (PC15)。
     • 负载电容 (C3, C4) 同样按规格书选择（通常 6-12pF）。
     • 布局要求类似 HSE，需远离干扰源。
   • 无源晶振 vs 有源晶振： 无源晶振最常见且经济。如果稳定性要求极高或驱动能力不足时才考虑有源晶振（连接方式不同）。
   • 内部时钟： 如果不用外部晶振，确保 OSC_IN/OSC_OUT 悬空或适当处理（参考手册），并配置使用内部时钟（HSI/MSI）。但外部晶振通常能提供更好的性能和稳定性。

3. 复位电路：

   • 需要一个外部复位按钮（非必需但强烈推荐）。
   • 在 NRST 引脚和 VDD 之间连接一个 10kΩ 上拉电阻。
   • 在 NRST 引脚和 VSS 之间连接一个 100nF 电容（有一定消抖作用，非必需但常见）。
   • 复位按钮并联在电容两端（按下时拉低 NRST）。
   • 复位线（NRST）尽量短。

4. 调试/编程接口 (SWD/JTAG)：

   • SWD 是首选（引脚少）： 只需要 SWDIO (PA13), SWCLK (PA14), GND, VDD (有时可省略，但提供调试器电源更可靠）。
   • JTAG： 如果需要完整 JTAG，需连接 TMS (PA13), TCK (PA14), TDI (PA15), TDO (PB3), nTRST (PB4 - 可选)， GND, VDD。
   • 布局： 接口靠近板边放置，方便调试器连接。SWDIO/TCK/TMS 等信号线尽量短且远离高速干扰源。
   • 测试点： 为 SWDIO, SWCLK, GND, VDD（可能还有 NRST）添加测试点，方便飞线调试。

5. Boot 模式配置：

   • BOOT0 引脚是关键。通常通过一个 10kΩ 电阻下拉到地 (VSS)，使芯片从 Flash 启动。
   • 强烈建议在 BOOT0 引脚和 VDD 之间预留一个 焊盘或跳线帽，以便在需要时（如刷写新固件）将 BOOT0 拉高进入系统存储器启动模式（用于 USB DFU 或串口 ISP）。
   • BOOT1 引脚在 STM32F4 中通常直接接地（通过 0Ω 电阻或直连）。仔细查阅手册确认。

6. GPIO 布局与规划：

   • 引脚复用： 仔细查阅数据手册的 "Alternate function mapping" 表格，了解每个引脚可用的外设功能（USART, SPI, I2C, ADC, TIM, USB, SDIO 等）。规划 PCB 布局时需考虑引脚功能分配。
   • 外设连接： 将关键外设（如 SPI Flash, TFT 屏接口, 以太网 PHY, USB 插座, 传感器等）放置在靠近其对应 STM32 引脚的位置，缩短走线。
   • ADC/DAC 注意事项：
     • ADC/DAC 模拟输入/输出线尽量短。
     • 远离数字信号线（尤其是高速时钟、PWM、开关电源）。
     • 必要时可在模拟信号线上串接小电阻（如 33Ω-100Ω）或加小电容（如 10pF）到地滤除高频噪声。
     • 确保 VDDA/VSSA 干净。
   • 5V 容忍 I/O： 大部分 STM32F411 的 GPIO 是 5V 容忍的（标识为 FT 或 FTf），可直接连接 5V 逻辑电平设备（输入模式）。但仔细查阅手册确认。输出模式时，电压电平仍是 VDD (通常是 3.3V)。

7. USB (如果使用)：

   • 差分布线： USB_DM (PA11), USB_DP (PA12) 是差分对。必须严格等长（长度差控制在 5mil/0.13mm 以内）、等间距、紧密耦合（通常保持 90Ω 差分阻抗）。
   • 走线长度： 尽可能短，避免锐角转弯（用 45° 或弧形）。
   • 远离干扰源： 远离晶振、开关电源、时钟线、复位线。
   • 保护： 在 USB_DM/USB_DP 信号线上靠近连接器处放置 ESD 保护二极管。
   • 电源： 如果使用 USB 供电（VBUS），确保电源路径能提供所需电流并有过流保护（如自恢复保险丝）。需要 VBUS 检测时，设计分压电路连接到对应 GPIO。

8. 散热与裸露焊盘 (Thermal Pad)：

   • STM32F411 系列可能有底部裸露焊盘 (Thermal Pad)。
   • 必须将此焊盘连接到 VSS (地平面)。
   • 在焊盘正下方打多个地过孔（如 3x3 或 4x4 阵列），连接到主地层，这是主要的散热路径。
   • 确保焊盘焊接良好（钢网开窗、焊膏量充足）。

PCB 布局与布线建议

1. 分层策略（强烈推荐 4 层板）：

   • 顶层: 主要放置器件和信号线（优先关键信号）。
   • 内层 1: 完整的地平面 (GND Plane) - 至关重要‼️ 提供低阻抗回流路径，屏蔽噪声。
   • 内层 2: 电源平面 (Power Plane) - 分割为 VDD (3.3V), VDDA (3.3V 滤波后) 等。
   • 底层: 放置器件、信号线、剩余电源布线、铺地。
   • 2 层板挑战大： 若用 2 层板，需大面积铺地（顶层和底层），电源线加粗，牺牲布线空间换取性能。特别注意晶振、USB 等敏感信号的布线隔离。

2. 布局顺序：

   • 核心器件定位： 先放置 STM32F411 (考虑连接器和调试口位置)。
   • 关键被动器件： 紧接着放置 VDD/VDDA 的去耦电容（紧挨引脚）、晶振及其负载电容（紧挨晶振）、复位电路元件（靠近 NRST）。
   • 电源模块： 放置 LDO/DC-DC 等电源芯片及其电感电容。
   • 连接器： 放置 USB、调试口、供电口等。
   • 其他外设： 按功能模块放置传感器、接口芯片等，优先靠近 STM32 对应引脚。

3. 布线要点：

   • 电源线加宽： VDD, VDDA, GND, VBUS 等电流路径走线尽可能宽。大面积铺铜连接 GND。
   • 地平面完整性： 至关重要！ 避免地平面被高速信号线割裂。信号线换层时，旁边放置地过孔提供回流路径（尤其在高速信号旁）。
   • 晶振布线：
     • 走线尽可能短且直。
     • 晶振下方及周围禁止走其他信号线（尤其是数字信号）。
     • 用地线（铜皮）包围晶振区域进行隔离（但不要形成闭合环）。
     • 负载电容的接地端直接用短而宽的线连接到主地平面（或芯片 VSS）。
   • 高速/敏感信号： USB、SPI、SDIO、时钟线等走线短、避免直角、远离噪声源（开关电源、晶振）。必要时包地（两侧加地线）。
   • 模拟信号： 远离数字信号，可以包地处理。ADC 基准源 VREF+（如果有）需要非常干净（专用滤波电容）。
   • 过孔使用： 需谨慎。电源和地过孔可多打。信号换层过孔旁打地过孔。避免在晶振、敏感模拟路径下打过孔。

4. 测试点：

   • 为关键的电源点 (3.3V, VDDA)、地 (GND)、调试口 (SWDIO, SWCLK, NRST)、BOOT0 以及重要的 GPIO 或外设信号添加测试点（方便示波器或逻辑分析仪连接）。

5. 丝印与标注：

   • 清晰标注所有连接器、跳线帽位置（如 BOOT0）、测试点、LED 状态灯。
   • 标注关键器件方向。
   • 标注板名、版本号、设计者信息。

✅ 关键检查点

1. 电源： 所有 VDD, VDDA, VSS, VSSA, VBAT 引脚是否都连接？去耦电容是否正确放置（数量、位置、容值）？大电容是否放置？
2. 时钟： HSE/LSE 晶振负载电容是否匹配？晶振布局是否合理？走线是否短且隔离？
3. 复位： NRST 上拉电阻正确？电容选型合适？复位按钮连接是否正确？
4. 调试： SWD/JTAG 接口是否完整？测试点是否添加？
5. Boot: BOOT0 下拉电阻是否正确？是否预留拉高跳线？BOOT1 是否接地？
6. USB： DM/DP 是否按差分对布线（等长、等距、阻抗）？走线是否短？是否有 ESD 保护？
7. 散热焊盘： 是否设计了连接地？是否打了足够多的散热过孔？
8. GPIO 复用： 引脚分配是否冲突？（特别是调试口 PA13, PA14, PA15, PB3, PB4 通常被占用）。
9. 未用引脚： 未使用的 GPIO 建议配置为模拟输入（浮空）或输出低（避免悬空振荡耗电）。仔细阅读手册相关章节。
10. 地平面： 是否尽可能完整？有无大面积割裂？关键信号换层是否有地孔伴随？
11. 制造要求： 线宽/线距、焊盘大小、孔径、丝印清晰度等是否符合 PCB 厂能力？

? 必备文档

• STM32F411xC/xE 参考手册: 包含所有功能描述、寄存器定义、电气特性、引脚定义和复用功能。
• STM32F411xC/xE 数据手册: 包含具体的封装尺寸、引脚定义、电气参数、订购信息。
• AN4488: STM32 系列硬件开发入门指南 (Getting started with STM32 hardware development)。
• 所选封装的具体规格书： 如 LQFP64, UFQFPN48, WLCSP49 等的机械尺寸图。
• 所使用晶振的规格书。

? 工具建议

• STM32CubeMX: STM32 官方配置工具，用于引脚分配、时钟树配置、外设初始化代码生成。在 PCB 设计前用它规划引脚复用非常高效。
• KiCad / Altium Designer / Eagle / OrCAD: 常用的 PCB 设计软件。

总结： STM32F411 PCB 设计的核心在于 电源完整性、干净的地平面、时钟电路的正确实现和隔离、调试接口的可访问性以及关键高速/模拟信号的良好布线。仔细规划引脚复用，充分利用官方文档和工具，并严格遵守上述设计指南将大大提高设计成功率和系统稳定性。设计完成后务必进行详细复查和规则检查 (DRC)。?
