在设计PWM信号线的PCB布局布线时，需要特别注意信号完整性、抗干扰能力和减少电磁干扰(EMI)。以下是关键注意事项的中文总结：
核心设计原则
-
短而直
- 尽量缩短PWM走线长度，避免直角拐弯（用45°或圆弧走线），减少信号反射和辐射干扰。
-
远离敏感信号
- 远离模拟信号（如ADC采样线）、时钟线、高频信号，间隔至少3倍线宽（3W规则）。
- 避免平行长距离走线，防止串扰。
-
完整参考平面
- 在PWM线下层保持完整地平面（GND），提供低阻抗回流路径，减少环路面积。
-
阻抗控制（高频应用）
- 若PWM频率高（>10MHz）或边沿陡峭（<10ns），需按传输线设计控制阻抗（常用50Ω）。
抗干扰与EMI措施
-
串联阻尼电阻
- 在MCU输出端串联 22Ω~100Ω 电阻，抑制过冲/振铃（尤其线长>10cm时）。
-
RC低通滤波
- 对噪声敏感的负载端，可添加RC滤波器（如100Ω + 1nF），滤除高频毛刺。
-
地平面分割隔离
- 将数字地（PWM源地）与模拟地分开，单点连接（如0Ω电阻/磁珠）。
-
屏蔽与包地
- 用GND走线包裹PWM线（两侧+过孔屏蔽），尤其长距离布线时：
GND|──────PWM──────|GND ↓ 过孔连接 ↓
- 用GND走线包裹PWM线（两侧+过孔屏蔽），尤其长距离布线时：
-
避免过孔穿越分割区
- 禁止PWM过孔穿过地平面裂缝，防止回流路径中断。
布局关键点
-
优先靠近驱动源
- PWM发生器（如MCU、驱动IC）尽量靠近负载（电机/LED驱动器）。
-
电源退耦电容
- PWM芯片电源引脚就近放置 0.1μF + 10μF 电容，降低电源噪声。
-
负载端保护
- 感性负载（如电机）并联续流二极管，PCB走线尽量短粗。
检查清单
✅ 线宽：≥0.2mm（常规），大电流需加粗（如1A/mm）
✅ 与其他信号间距：≥2倍线宽
✅ 过孔数量：≤3个（尽量减少）
✅ 参考平面：下方无分割，禁止跨分割区
✅ 测试点：预留示波器探测点
应用场景差异
| 场景 | 设计重点 |
|---|---|
| 电机驱动 | 大电流回路、隔离、续流保护 |
| LED调光 | 高频滤波、避免闪烁噪声 |
| 开关电源控制 | 阻抗匹配、减少振铃 |
通过以上设计，可显著降低PWM信号引起的振铃、辐射噪声和误触发风险。实际布线后建议使用示波器验证信号边沿质量（过冲<10%）和负载端波形完整性。
功放pcb布线交流信号线与直流信号区别是什么？
功放pcb布线交流信号线与直流信号区别是什么？ 功放pcb布线中，交流信号线与直流信号线有着显著的区别。交流信号线用于传输交流（AC）信号，而直流信号线则用于传输直流（DC）信号。 1. 信号类型
2024-01-17 16:50:57
信号线是什么线
信号线主要是指在电气控制电路中用于传递传感信息与控制信息的线路。以下是对信号线的详细解释： 一、定义与功能 定义：信号线是用来传输由音源(信号源)所产生的各种信号的线材，这些信号可以是音频信号
2024-11-01 10:05:12
信号线是怎么传输的
信号线的概念比数据线宽泛，信号包括语音、数据、图像等，传输这些信号的线都叫信号线，电话线本身就是传输电话信号（话音信号）的信号线，电视电缆本身就是传输电视信号（图像信号）的信号线，但采用频段复用技术（安装adsl调制解调器、cable modem)
2019-05-17 15:14:37
信号线有哪些
我们可将信号线分为强信号线、弱信号线和标准信号线.强信号线是指音箱与功放之间的连接线，这类线往往没有屏蔽层，对于这种线材，关键是要降低其电阻，因为现代功放的输出电阻很低，所以对音箱线的要求也随之增高
2019-05-17 15:20:07
信号线和光纤线的区别是什么
信号线和光纤线是两种完全不同的传输介质，它们在传输原理、结构特性、性能表现及应用场景上均有显著差异。以下从五个核心维度为您详细对比： 1、传输原理： 信号线：通过电信号传输信息，可以传输模拟信号和数字信号
2025-03-25 10:09:38
高扇出信号线优化技巧（上）
高扇出信号线 (HFN) 是具有大量负载的信号线。作为用户，您可能遇到过高扇出信号线相关问题，因为将所有负载都连接到 HFN 的驱动程序需要使用大量布线资源，并有可能导致布线拥塞。鉴于负载分散，导致进一步增大信号线延迟，因此在高扇出信号线上也可能难以满足时序。
2025-08-28 10:45:36
差分信号线的选择与处理
差分信号线的选择与处理对于确保高速通信系统的稳定性和可靠性至关重要。以下是对差分信号线选择与处理的介绍： 一、差分信号线的选择 阻抗匹配 ： 差分信号线的阻抗应与接收端的阻抗相匹配，以减少信号的反射
2024-12-25 18:05:42

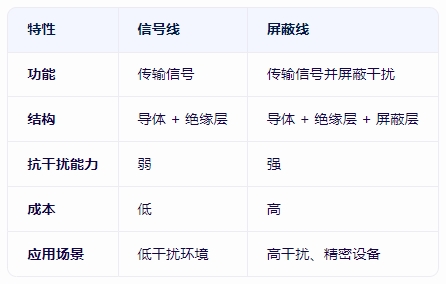

信号线和屏蔽线有什么区别
信号线和屏蔽线是电子系统中常用的两种线缆，它们在功能、结构、应用场景等方面存在显著差异。以下是两者的详细对比： 1. 功能与作用 信号线 功能：传输电信号或数据，用于设备之间的信息交互。 作用：作为
2025-04-24 10:05:12
Altium Designer中信号线束的使用
，且这些信号线均已采用特定命名规则进行标识。另 一方面，信号线束包括包含导线和总线等在内的多重信号线的逻辑分组。此多重信号线组可视为单一实体，其在整个项目中可用。 信号线束允许在PCB项目的子电路之间
zrl12123456
2019-06-28 06:00:00

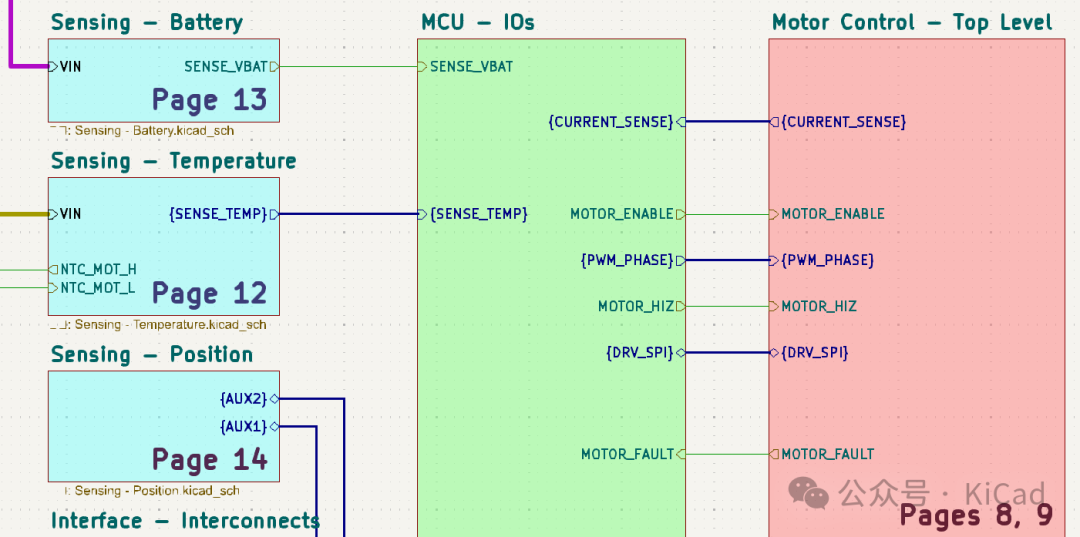

使用总线别名（Bus Alias）实现信号线束的功能
