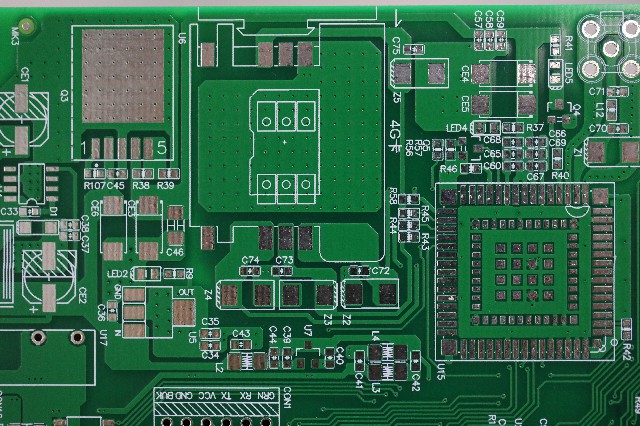

在Altium Designer 19中完成PCB布线后铺铜（覆铜）的操作步骤如下：
详细步骤：
-
选择铺铜层
在底部图层标签中切换到需要铺铜的层（如顶层Top Layer或底层Bottom Layer）。 -
启动铺铜工具
- 方法1：顶部菜单栏点击 放置 → 多边形覆铜。
- 方法2：使用快捷键 P + G（先按P，松开后按G）。
-
设置铺铜属性
在弹出的多边形覆铜设置窗口中：- 连接到网络：在下拉菜单中选择目标网络（如GND）。
- 填充模式：
Solid (Copper Regions)：实心铜（推荐电源/地）。Hatched：网格铜（散热好，减少翘曲）。None：仅边框（特殊用途）。
- 移除死铜：勾选 移除死铜（Remove Dead Copper） 自动删除孤岛铜皮。
- 铺铜间距：在 属性 中设置与走线/焊盘的间距（默认遵循规则间距）。
-
绘制铺铜区域
- 沿PCB边界或自定义区域连续点击鼠标左键绘制闭合多边形（终点需与起点重合）。
- 封闭后右键单击结束绘制，软件自动生成铺铜区域。
-
更新铺铜
- 若修改设计（如移动器件），右键单击铺铜区域 → 铺铜操作 → 重铺选中的铺铜。
- 更新所有铺铜：工具 → 铺铜 → 铺铜管理器 → 全选 → 重铺。
关键注意事项：
- 铺铜网络匹配：确保连接到正确的电源/地网络。
- 避让规则：铺铜间距由 设计 → 规则 → Electrical → Clearance 设定（默认0.254mm）。
- 多层铺铜：需在每层重复操作（如顶层和底层分开铺）。
- 优化性能：大面积铺铜时选
Solid模式可减少文件计算量。
修复常见问题：
- 铺铜不避让器件？ → 检查规则间距是否过小或器件未设置网络。
- 铺铜未连接网络？ → 双击铺铜区域，确认已选择目标网络。
- 更新后铺铜消失？ → 在铺铜管理器中勾选 覆铜重铺 选项。
提示：铺铜后建议运行 DRC（设计规则检查） 验证电气连接和间距（快捷键 T + D）。
