好的，光伏发电系统中的电路是连接各个组件、实现能量转换和控制的核心。以下是光伏发电系统中常见的电路部分及其作用的中文解释：
-
光伏电池板内部电路：
- 基本单元：光伏电池 (PV Cell)。 通常由硅片制成，其核心是一个PN结。当阳光照射时，光子激发电子产生直流电。
- 串联连接： 多个电池片（通常36、60、72或更多）串联焊接在一起，提高输出电压（如单个硅片约0.5-0.6V，36片串联约18V，60片约30-33V，72片约36-40V）。
- 并联连接： （有时在组件内）电池串并联可以增加输出电流。
- 旁路二极管 (Bypass Diode)：
- 作用： 防止“热斑效应”。当电池板局部被遮挡或其中某个电池片损坏时，被遮挡的电池片会因不发电反而消耗功率发热，可能导致组件损坏。
- 位置： 通常并联在一小组（例如18或24片）串联电池的两端。当这组电池被遮挡时，旁路二极管导通，让电流绕过被遮挡的电池串，减少功率损失并保护组件。
- 输出端子： 通常采用防水连接器（如MC4），用于连接外部线缆。
-
直流侧 (DC Side) 主电路：
- 连接： 光伏电池板的输出端连接到这里。
- 直流汇流/线缆：
- 组件串： 将多个光伏组件串联，形成“组件串”。串联提高整个串的直流电压（Vmp/Voc）以达到逆变器要求。
- 组串并联： 在大型系统中，多个电压匹配的组件串并联接入“汇流箱”。
- 直流汇流箱 (DC Combiner Box)：
- 作用： 汇流多个组件串的直流输出，集中后通过主直流电缆送入逆变器。
- 关键器件：
- 熔断器/直流断路器： 保护每路输入支路（组件串）免受短路或过电流损害。熔断器更常用（尤其在高电压下）。
- 直流隔离开关： 用于安全断开汇流箱输出与逆变器的连接，便于维护（检修、紧急停机）。可以是手动机械开关或自动继电器。
- 浪涌保护器： 防止雷击或电网波动引入的过电压损坏设备。
- 主直流电缆： 从汇流箱输出端连接到逆变器的直流输入端。要求阻燃、耐候、低损耗、高绝缘等级（因为电压高）。
-
逆变器内部功率转换电路 (核心电路)：
- 功能： 将光伏组件产生的可变直流电转换成符合电网要求的交流电（如220V/50Hz或380V/50Hz）。
- 关键部分：
- 输入滤波器/软启动电路： 平滑输入电流/电压波动，限制启动冲击电流。
- 升压电路 (Boost Converter / MPPT电路核心)：
- MPPT (最大功率点跟踪)： 这是逆变器的核心功能。电路持续监测电池板的电压和电流，并通过调节自身的等效输入阻抗（通常通过DC-DC变换器实现），迫使光伏组件工作在能输出最大功率的电压-电流点（Vmp / Imp），以最大限度获取太阳能。
- 升压： 通常采用Boost拓扑，将直流输入电压升高到足以逆变并网的直流母线电压（如组串式逆变器从几百伏升到800V左右）。
- 直流母线电容： 储存能量，稳定直流母线电压，为逆变桥提供瞬时功率支撑。
- 逆变桥： 通常由功率半导体开关器件（如IGBT或MOSFET）组成H桥或三相桥结构。在控制电路的驱动下，按正弦波规律高速导通/关断，将直流电“斩波”成脉宽调制波形。
- 输出滤波器： 通常由电感、电容组成，滤除开关产生的高频谐波分量，输出平滑的工频正弦交流电。
- 控制电路 (CPU/DSP)： 是整个逆变器的大脑，负责实现MPPT算法、产生精确的驱动脉冲控制逆变桥、监测运行状态（电压、电流、频率、温度等）、执行保护功能、与电网/监控系统通信等。
-
交流侧 (AC Side) 电路：
- 连接： 逆变器的交流输出端连接到这里。
- 交流配电箱：
- 作用： 分配、测量和保护交流输出。
- 关键器件：
- 交流断路器/隔离开关： 手动断开逆变器输出与电网的连接（维护、紧急停机）。
- 交流断路器： 保护线路免受过电流损害（短路、过载）。
- 电表： 双向电表（用于全额上网或余电上网）计量输入电网的电量和从电网取用的电量。
- 浪涌保护器： 保护逆变器和电网侧免受雷击和过电压冲击。
- 剩余电流保护装置： 感知逆变器输出端的漏电流，在发生故障（如人身触电、绝缘损坏）时跳闸断电，是重要的安全保护。
- 交流电缆： 连接逆变器、交流配电箱直至并网点接入电网。
-
并网连接点：
- 位置： 通常位于用户总配电箱或电网运营商指定的位置。
- 要求： 必须符合当地电网公司的规范和安全要求，确保同步（电压、频率、相位角）、电能质量（谐波、闪变等）和保护功能（防孤岛保护是核心）满足并网标准。
- 防孤岛保护 (Anti-Islanding Protection)： 当电网意外断电时，逆变器必须在规定时间内（通常0.2-2秒）检测到并自动停止发电和脱离电网，防止对电网线路维修人员造成危险（形成“孤岛”供电）。
-
监控与通信电路：
- 作用： 实时监测系统运行数据（发电量、各点电压电流、状态、告警等），支持本地显示或远程访问（手机APP、电脑平台）。
- 组成： 包括传感器、数据采集器、通信模块（WiFi/GPRS/4G/5G/RJ45以太网/Power Line Communication等）、协议转换器、监控平台等。可能通过RS485/CAN等总线或无线方式连接逆变器、电表、环境监测仪（辐照度、温度）等设备。通信电路通常工作在较低的直流电压（如5V， 12V， 24V）下。
总结： 光伏发电的电路是一个从直流电产生（光伏板）到交流电并网（电网接入点）的完整电气通路。它以逆变器内部的功率转换和控制电路为核心，通过直流侧汇流、逆变升频变换、交流侧保护与计量，并辅以监控通信，实现安全、高效、智能化的太阳能发电。每个环节的电路设计和器件选择都至关重要，关系到系统的性能、安全性和使用寿命。
简化光伏系统电路的设计
1500V光伏发电系统的电源应用方案针对当前1500V光伏发电技术的发展趋势和相关配件市场需求，广州金升阳科技有限公司匠心研制并推出与之相匹配的电源，可直接从1500V高压端取电为光伏系统监控电路
jack_study
2021-11-16 08:29:37
基于DC模块的光伏发电系统
摘要：本文研究了一种基于单端反激变换器的DC module电路，由它组成的光伏发电系统可以跟踪每块光伏电池板在不同光照、不同规格以及不同朝向等条件下的最大功率点。通过对光伏电池板直接串联时模拟阴影
wlyc1
2018-12-05 09:52:18
基于DC module的光伏发电系统
摘要：本文研究了一种基于单端反激变换器的DC module电路，由它组成的光伏发电系统可以跟踪每块光伏电池板在不同光照、不同规格以及不同朝向等条件下的最大功率点。通过对光伏电池板直接串联时模拟阴影
jsgssg
2018-12-04 09:56:29
光伏发电系统相关资料推荐
光伏发电是目前太阳能发电应用最广泛且技术相对成熟的一种方式，太阳能不仅仅是一种清洁能源，其对于人类整体命运来说还是一种无限能源。光伏发电除了系统本身构造需要消耗一定的资源之外，发电的过程中不会产生
zrl12123456
2021-11-16 07:27:14
光伏是什么原理 光伏发电的基本概念
光伏是光生伏特效应的简称，而光伏发电则是利用这一效应将光能直接转变为电能的一种发电方式。以下是关于光伏原理和光伏发电基本概念的介绍： 一、光伏原理 光伏原理主要基于半导体材料的光电效应。当光子（光
2024-12-05 11:01:28
PLC在光伏发电上的应用是什么
PLC在光伏发电上的应用光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。光伏发电应用场合广泛，在交通领域、通讯/通信领域、石油、海洋、气象领域以及居民生活用电等都有他们的身影
w97669665
2021-06-30 08:00:12
光热发电和光伏发电的区别 为什么光热发电比光伏发电具有技术优势？
光热发电和光伏发电的区别 光发热电与光伏发电各有什么优缺点？为什么光热发电比光伏发电具有技术优势？ 光热发电和光伏发电是两种利用太阳能的发电方式，它们在原理和应用方面存在一定的差异。光热发电是指通过
2023-11-21 16:15:32
光伏并网发电由什么组成？
光伏电站主要由光伏电池、并网功率调节装置、有源无功发生器、远程监控系统组成。光伏系统电子显示牌主要是把LED显示所需如太阳辐射强度，当前发电功率、环境温度、今日发电量以及系统各个部分的工作状态等采集的数据传送到当地监控PC上。
S_A_Lucky
2019-10-24 09:00:33
光伏发电系统的特点是什么
光伏发电系统是指无需通过热过程直接将光能转变为电能的发电系统,是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。它的主要部件是太阳能电池、蓄电池、控制器和逆变器。其特点是可靠性高
dahairenlyy
2021-11-16 08:03:05
光伏电站和分布式光伏发电的区别
光伏电站和分布式光伏发电的区别 随着环保意识的不断提高，人们开始越来越关注环保问题。光伏发电成为了一种环保而且经济的能源选择。而光伏电站和分布式光伏发电被广泛应用。虽然它们都使用太阳能发电，但在实际
2023-08-22 17:22:58
光伏发电有哪些危害
光伏发电有哪些危害 光伏发电是一种可再生能源，它可以将太阳能转换成电能，为人类提供清洁、可再生的能源。但是，光伏发电也有一些危害。 首先，光伏发电需要大量的太阳能，而太阳能的利用可能会影响环境。例如
2023-05-10 11:24:14
光伏发电系统的构成
光伏发电是指利用太阳能光伏电池把太阳辐射能直接转变成电能的发电方式。光伏发电是当今太阳能发电的主流，所以，现在人们通常说的太阳能发电主要是指光伏发电。
2023-04-04 10:44:16
光伏发电监控系统及环境检测装置设备（光伏发电监控系统的工作原理）
JD-FGF9光伏发电监控系统是现代光伏发电项目中必不可少的设备之一。它可以实时监测光伏电站的发电量、发电效率以及设备状态等信息，为光伏电站的运行提供了全面的数据支持。同时，光伏发电监控系统还能检测光伏电站的环境参数，如温度、湿度、辐照度等，从而保证光伏电站的安全运行。
2024-03-28 11:40:38
光伏发电的原理是什么？
光伏发电的原理是什么？ 随着环保意识的提高以及能源危机的突出，光伏发电在当今社会中已经成为了一项十分受关注的研究领域。那么，什么是光伏发电？光伏发电的原理又是什么呢？ 光伏发电是利用太阳辐射能直接
2023-08-22 17:22:11
光伏发电原理 光伏发电有哪些危害
光伏发电是一种利用光伏效应直接将太阳光转化成电能的技术。具体来说，光伏电池是太阳能电池板的主要组成部分，光线照射到光伏电池上时，能量被传递到硅片的原子中，使得某些电子能够脱离原子，形成电子和空穴。电子和空穴的结合能够产生电流，这样就完成了光伏发电的过程。
2023-04-13 16:20:27
光伏发电系统是什么？
光伏发电系统分为独立光伏系统和并网光伏系统。光伏发电系统是由太阳能电池方阵、蓄电池组、充放电控制器、逆变器、交流配电柜、太阳跟踪控制系统等设备组成。
2023-04-06 15:27:46
光伏发电的利与弊介绍
光伏发电的利与弊介绍 光伏发电是指利用太阳能将光能转化为电能的一种方式。随着环境保护和可再生能源的重要性不断提高，光伏发电作为一种清洁、可再生能源的代表，逐渐得到了广泛的应用和推广。本文将从多个方面
2023-08-22 17:22:13
光伏发电的原理及组成
光伏发电是根据光生伏特效应原理,利用太阳能电池将太阳光能直接转化为电能。不论是独立使用还是并网发电,光伏发电系统主要由太阳能电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不
2023-04-04 10:34:30
分布式光伏发电和光伏电站的区别
光伏发电是一种利用太阳光能直接转换成电能的发电方式，需要光伏组件和逆变器等设备。通常，光伏组件是在光照充足的地方，如屋顶、田野等地安装，通过将太阳能转化为电能并传递到逆变器中转换，最终输出到电网或储
2023-04-16 17:31:04
光伏发电计量电表在光伏发电的应用

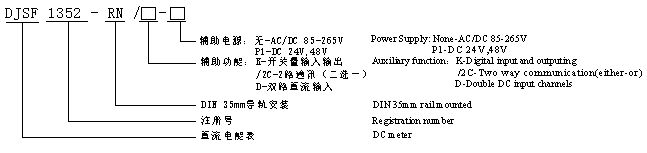

安科瑞 黄飞蓉 18860995251 摘要：本文介绍了安科瑞DJSF1352-RN直流电表在沙特小型光伏发电设施直流侧的应用。主要用于光伏系统中的电流的计量，通过分流器对电路系统进行计量、通讯
