PWM芯片(Pulse Width Modulation Chip,脉宽调制芯片)是一种专门用来产生和控制脉冲宽度调制信号的集成电路。它在电子系统中扮演着核心角色,通过调节脉冲的宽度(即高电平持续时间占整个周期的比例,称为占空比)来等效地模拟或控制电压、电流或功率的平均值。
以下是关于PWM芯片的详细介绍:
核心功能和工作原理
- 信号生成:
- 芯片内部包含振荡器、比较器、逻辑控制电路等,能够产生固定或可调频率的方波信号(PWM波)。
- 核心原理是将一个 参考信号(通常是直流电压或微控制器发出的数字信号)与一个 斜坡信号(三角波或锯齿波)进行比较。
- 当参考信号高于斜坡信号时,输出高电平;当参考信号低于斜坡信号时,输出低电平。改变参考信号的幅度,就能直接改变输出方波的占空比(高电平持续时间与周期的比值)。
关键特性和参数
- 开关频率: PWM信号每秒钟的周期数(单位Hz)。芯片会规定可工作的频率范围。高频PWM有助于减小滤波器尺寸(如电感、电容),但可能增加开关损耗。
- 占空比范围: 输出PWM脉冲宽度(占空比)的可调范围,例如0-100%或特定的最小/最大值。
- 分辨率: 占空比可以调整的最小步进量(通常用位数表示,如8-bit、10-bit、12-bit)。分辨率越高,控制越精确平滑。
- 输出驱动器能力:
- 逻辑电平输出: 输出信号电压较低(如3.3V, 5V),主要驱动其他逻辑电路或需要外接功率管驱动电路。
- 推挽/Push-Pull输出: 能提供一定的电流,可直接驱动栅极电容较小的功率开关器件(如MOSFET, IGBT),减少对外部驱动的依赖。
- 保护功能: 很多PWM控制器集成了保护电路,例如:
- 过压保护: 检测输入或输出电压过高时关闭输出。
- 过流保护: 检测输出电流过大(通常通过电流检测电阻、互感器等)时关闭输出。
- 欠压锁定: 当输入电压低于安全阈值时禁止工作,防止不稳定。
- 过温保护: 芯片温度过高时自动关闭。
主要应用领域
- 电源转换:
- 开关电源: 直流-直流转换(Buck降压, Boost升压, Buck-Boost升降压)、交流-直流转换(AC-DC适配器、充电器、服务器电源)。PWM控制功率开关管(MOSFET)的通断时间是调节输出电压/电流的核心手段。
- 电压稳压器: 尤其是指高效率的开关稳压器。
- 电机控制:

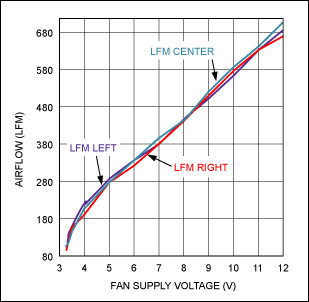

- 直流电机调速: 改变施加在电机上的平均电压来控制转速。
- 步进电机控制(细分驱动): 精细控制电流波形,使电机运转更平滑。
- 无刷直流电机控制: 控制三相逆变器(由6个功率开关管组成)的导通时序和占空比,驱动BLDC电机旋转。
- 舵机控制: PWM信号的占空比对应舵机转动的角度。
- 照明调光:
- LED亮度调节: 调节流经LED的平均电流,实现无频闪的高效调光。

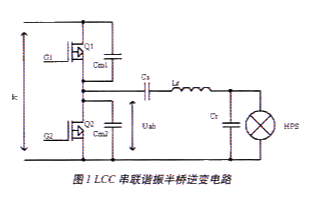

- 荧光灯电子镇流器: 驱动和调节灯管电流。
- 功率放大(D类音频功放): PWM信号经过滤波还原后驱动扬声器,具有高效率的特点。
- 电池充电: 控制充电电流和电压的速率。
- 精密模拟控制: 将微控制器的数字信号高效转化为模拟量输出。
常见类型
- 电压模式控制器: 只有一个电压反馈环(输出电压反馈)。结构相对简单。
- 电流模式控制器: 包含内环(开关管电流检测/反馈)和外环(输出电压反馈)。响应速度快,具有内在的过流保护能力,是开关电源中最主流的类型。
- 数字PWM控制器: 接收数字输入命令(如I2C, SPI),内部由数字逻辑产生PWM信号,可编程性强,精度高。
- 集成驱动器:
- 控制器: 核心是产生PWM信号,通常需要外加功率开关器件(MOSFET)和驱动电路。
- 驱动器: 除了PWM控制逻辑外,还集成了功率级的驱动级,具有更强的驱动能力(如高电流栅极驱动),可直接驱动功率开关管。这类芯片常被称为“带有集成驱动器的PWM控制器”或简单的“PWM驱动器”。
- 全集成电源IC: 更进一步,将控制器、驱动器甚至功率开关器件集成在单个封装内,构成完整的电源管理单元。
设计和选型要点
- 应用需求: 确定输入/输出电压、电流范围、输出功率、效率要求。
- 控制模式: 电压模式或电流模式,哪种更符合需求。
- 频率要求: 根据功率、效率和滤波器尺寸要求选择。
- 输出驱动器要求: 需要多大驱动能力?是否希望集成驱动级?
- 保护功能: 需要哪些保护(过流、过压、过热)?
- 接口与控制: 是模拟调光/控制还是需要数字接口(如PMBus, I2C)?
- 封装与散热: 功率大小决定封装形式和散热考虑。
总结
PWM芯片是电子系统的核心控制元件,通过精确调节脉冲宽度实现电压、电流或功率的精细控制,广泛应用于电源转换、电机驱动、照明调光等领域。其工作原理基于比较参考信号与斜坡信号,关键参数包括频率、占空比范围和分辨率。选型需结合具体应用需求(如输入/输出电压、电流范围、控制模式、保护功能)来确定合适类型(电压/电流模式、数字控制或集成驱动器)。
选择PWM芯片时,务必仔细阅读其数据手册,理解其工作原理、规格限制和应用电路,以确保设计符合要求和安全运行。常见的制造商包括Texas Instruments (TI), Analog Devices (ADI), ON Semiconductor (ON Semi), STMicroelectronics (ST), Infineon, Microchip等。
开关电源常用pwm芯片是什么?
开关电源常用pwm芯片是什么? 开关电源是一种高效稳定的电源,其工作原理是将直流电信号通过开关器件,采用诸如变压器、电感等元件进行变换和滤波等处理,最后输出所需的电压和电流。而pwm芯片则是开关电源
2023-08-18 14:07:11
PWM芯片引脚连接的一般步骤和注意事项
PWM(Pulse Width Modulation,脉冲宽度调制)芯片的引脚连接方式会根据具体的芯片型号和应用场景而有所不同。接下来简单介绍PWM芯片引脚连接的一般步骤和注意事项,并以UC3843这一常见PWM控制芯片为例进行说明。
2024-08-26 10:28:47

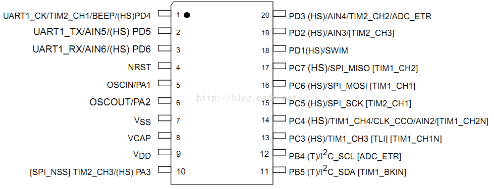

0-10V转PWM芯片GP9301,这是个单片机吗?
推荐课程:史上最全张飞半桥LLC电源教程,60小时深度讲解半桥串联谐振软开关电源设计http://t.elecfans.com/topic/65.html?elecfans_trackid=bbs_post0-10V转PWM芯片GP9301,这是个单片机吗?
ckf栀子花
2019-06-12 09:15:01
ucc28c43芯片代换料AP8262CSE-C1电流模式通用型pwm芯片
2023-11-28 15:38:05

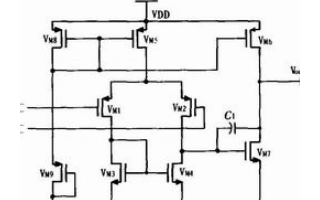

基于PWM控制器的新型CMOS误差放大器设计流程概述
