好的，集成电路（IC）测试是一个复杂但至关重要的环节，确保芯片满足设计要求并能正常工作。主要分为两个阶段：晶圆测试和成品测试。

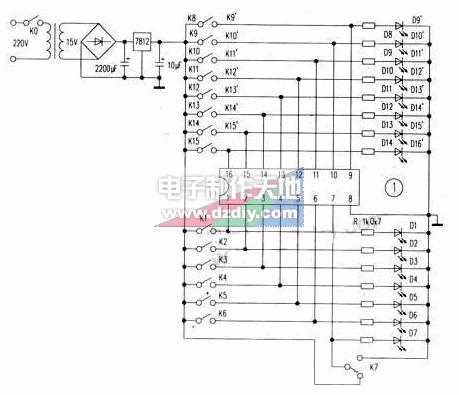

一、集成电路如何进行测试？
-
晶圆测试：
- 目的： 在晶圆切割成单个芯片之前，检测出制造缺陷（如开路、短路、参数漂移），标记不良芯片，避免对它们进行昂贵的封装。
- 工具：
- 自动测试设备： 核心设备，包含精密仪器（信号源、电压表、电流源等）和计算机控制系统。
- 探针卡： 装载有精细探针的接口板，其探针排列与待测芯片焊盘精确对应。
- 探针台： 高精度运动平台，用于精确对准晶圆上的芯片焊盘和探针卡的探针。
- 过程：
- 晶圆被放置在探针台的卡盘上。
- 探针台移动晶圆，使待测芯片的焊盘精确对准探针卡上的探针。
- 探针卡下降，使探针接触芯片焊盘（形成电气连接）。
- ATE 向芯片施加预设的信号（输入测试向量），并测量芯片的输出响应。
- ATE 将测量结果与预期值（黄金模型或设计规格）进行比较，判断芯片功能是否正常、参数是否达标。
- 为通过/未通过的芯片打上标记（通常用墨点或电子地图）。
- 探针台移动至下一个芯片，重复测试。整个过程高度自动化。
- 测试内容： 主要是基本功能验证（是否存在短路、开路、简单逻辑功能）和关键直流参数（如供电电流、输入漏电流、输出电平）测试。
-
成品测试：
- 目的： 在芯片封装完成后进行更全面、深入、模拟实际工作环境的测试。确保封装过程没有引入缺陷，芯片在标称电压、温度范围和各种工作条件下都能可靠地满足所有功能和性能规格。
- 工具：
- 自动测试设备： 更高级、支持多站点并行测试的ATE。
- 器件分选机/测试分选一体机： 负责自动化处理封装好的单个芯片（或元件）。
- 测试插座： 精密接口，用于快速、可靠地将封装好的芯片引脚连接到ATE接口板。
- 热力模块： 用于精确控制被测芯片的温度（高温、低温、常温）。
- 过程：
- 封装好的芯片（常装在料管或托盘里）被送入分选机。
- 分选机的机械手抓取一颗芯片，将其精准地放入测试插座。
- 测试插座闭合，使芯片引脚与ATE连接。
- ATE 按照复杂的测试程序，向芯片施加各种输入信号序列（测试向量），覆盖所有设计规格。
- ATE 同时测量芯片所有相关引脚的输出信号、电压、电流、频率、时序等。
- ATE 将测量结果与详细的设计规格书和功能模型进行比较，进行严格判断。
- 根据测试结果，分选机会将芯片归类到不同的“仓”中（如“合格”、“不合格”、“分级”等）。
- 重复过程直至所有芯片测试完毕。
- 测试内容： 这是最全面的测试阶段，通常包括：
- 功能测试： 验证芯片逻辑功能完全正确。需要精心设计的测试向量集以尽量覆盖所有状态转移和条件。
- 参数测试：
- 直流参数： 供电电流、输入/输出高低电平、输入漏电流、输出驱动电流、输入/输出阻抗等。
- 交流参数： 关键信号传输延迟、建立时间、保持时间、工作频率、信号完整性、功耗等。
- 结构测试： 利用芯片设计中内置的可测性结构（如扫描链、内建自测试模块）进行内部结构（组合逻辑、存储器等）的快速缺陷检测。
- 可靠性测试： 对于部分关键芯片或特殊要求，可能在此阶段或后续进行老化测试、早期寿命失效筛选、环境应力测试等。
- 环境测试： 通常需要在整个温度范围内（如 -40°C 到 +125°C）重复进行上述测试，确保工作在不同温度下的性能达标。
二、集成电路测试需要什么？
成功的IC测试需要以下关键要素（硬件、软件、辅助设备、人力和环境）：
-
测试设备：
- 自动测试设备： 核心硬件，负责生成精确的信号、测量响应、控制测试流程和判断结果。不同芯片（数字、模拟、混合信号、RF、SoC）需要不同类型的ATE。
- 探针台： 用于晶圆测试，实现晶圆与探针卡的精密对准和移动。
- 器件分选机/测试分选一体机： 用于成品测试的芯片自动化处理、定位、送入测试位和分类。
- 测试插座： 快速、可靠、寿命长的电接口，用于成品测试。
- 探针卡： 用于晶圆测试的电接口。
- 热力模块： 用于温度控制（制冷、加热），通常集成在分选机或作为附件。
-
测试接口硬件：
- ATE接口板： 连接ATE资源到测试插座或探针卡的特定电路板，需要针对不同的芯片设计和封装定制。
-
测试软件开发工具：
- 测试程序开发环境： 软件平台（如基于标准语言的编译器，或特定ATE供应商的专用环境），用于编写、编译和调试控制ATE运行的测试程序。
- 测试向量生成工具： 用于生成模拟输入激励（测试向量）和预期输出响应。
- 调试和分析软件： 用于诊断测试失败原因，分析测试数据，生成良率报告。
-
测试程序： 包含测试算法、测试向量、测量指令、条件判断和分类指令的软件程序。这是ATE的“大脑”。其开发是一个复杂且耗时的工作。
-
被测芯片的设计数据和支持：
- 设计规格书： 定义了芯片的所有功能和性能要求。
- 仿真模型： 用于生成测试向量和预期结果。
- 芯片原理图和版图： 辅助诊断问题。
- DFT特性： 可测性设计特性是高效测试的基础。
-
人员：
- 测试工程师： 负责开发测试程序、调试测试硬件、优化测试流程、分析测试数据、解决测试问题。需要掌握电子工程、测试原理、编程、DFT和特定ATE知识。
- 测试操作员： 负责设备的日常操作、维护、监控测试过程和处理测试样品。
- 维修技师： 负责ATE、分选机、探针台等设备的硬件维护和维修。
-
测试环境：
- 洁净室： 晶圆测试通常在无尘环境中进行。
- 恒温恒湿环境： 成品测试车间需要稳定的温度和湿度控制。
- 稳定的电源和接地： 对测试精度至关重要。
- 防静电措施： 整个流程需要严格防静电保护。
-
其他辅助耗材： 如探针针尖、测试插座消耗件、晶圆承载环、载带、料管、托盘等。
总结来说，集成电路测试是一个涉及昂贵设备、复杂软件、大量定制接口、专业知识和严格控制环境的系统工程。其核心目标是保证出厂芯片的高质量和可靠性。
