光伏系统（太阳能发电系统）通常由以下几个核心部分组成：
-
光伏组件：
- 也称为太阳能电池板，是整个系统的核心发电单元。
- 由多个相互连接的太阳能电池（通常由硅制成）封装而成。
- 功能：直接将太阳光转化为直流电能。
-
逆变器：
- 非常关键的电力转换设备。
- 功能：将光伏组件产生的直流电转换成一般家用电器或电网使用的交流电。
- 类型：主要分为组串式逆变器（多块组件串联接入）和微型逆变器（每块组件单独配备一个小逆变器）。系统也可能需要储能逆变器来管理电池充放电。
-
支架系统：
- 功能：固定和支撑光伏组件，使其以最佳倾角和方向朝向太阳，以最大化发电量。
- 类型：屋顶支架（安装在屋顶上）、地面支架（安装在地面）以及跟踪支架（可随太阳位置自动转动）。
-
直流侧设备：
- 直流配电箱：
- 也称为光伏汇流箱。
- 功能：汇集多路光伏组串（组件串联形成的回路）的直流电输出，集中接入逆变器。它提供开关、熔断器或断路器，便于线路的分断和保护（防雷、过流保护）。在大中型系统中很常见。
- 直流电缆：
- 专门用于连接光伏组件之间、组件到汇流箱、汇流箱到逆变器之间的电缆，需具备耐候性、耐紫外线和阻燃等特性。
- 直流配电箱：
-
交流侧设备：
- 交流配电箱/并网柜：
- 功能：连接逆变器输出的交流电，分配至用户负载和/或电网。内含开关、断路器、电表等，提供系统的控制和保护（过压、过流、短路、漏电保护、防雷保护）。
- 交流电缆：
- 用于连接逆变器到交流配电柜、配电柜到负载或电网的电缆。
- 双向电表：
- 在并网系统中，用于计量系统向电网输送的电量（上网电量）以及从电网取用的电量（下网电量）。自发自用余电上网和全额上网模式都需要。
- 交流配电箱/并网柜：
-
监控系统：
- 功能：实时监测系统的发电功率、发电量、设备状态（逆变器电压电流温度、组件状态等）、环境参数（辐照度、温度等）以及系统效率。
- 作用：方便用户查看运行状况和收益，及时发现故障，优化系统性能。
-
可选项：
- 储能电池：
- 功能：在自发自用或离网系统中储存光伏发出的多余电能，在无日照或夜晚时供负载使用，或者作为电网断电时的备用电源。
- 储能控制器：
- 在带有电池的系统中（通常是离网系统或混合系统），用于管理电池的充电（防止过充）和放电（防止过放）。
- 离网控制器：
- 纯离网系统专用，功能更集成，通常包含光伏控制器（MPPT充电控制器）和逆变器的功能。
- 储能电池：
简单总结核心流程：
- 太阳光照射在光伏组件上产生直流电。
- 多个组件通过直流电缆串联成串，通常接入直流配电箱（汇流箱）汇流。
- 直流电通过直流配电箱保护后输入逆变器。
- 逆变器将直流电转换成交流电。
- 交流电通过交流配电箱分配和保护，再通过交流电缆接入用户用电负载或双向电表并入电网。
- 支架系统确保组件稳定安装并朝向太阳。
- 监控系统全程采集数据，供管理和运维。
- （可选）储能电池在需要时储存或释放电能。
不同规模（家用、工商业、电站）和类型（并网、离网、混合）的系统，在设备细节（如汇流箱的大小、开关等级）和组件选择上会有差异，但这几大核心部分通常都是必备的。
光伏离网系统由哪些部分组成？
的新能源应用公司之一，在太阳能发电，风力发电，潮汐发电等领域提供许多相关产品，以及为客户提供用于各方位发电系统和储能系统的设计方案，今天我们要讲的是光伏离网系统的设计注意事项。光伏离网系统由哪些组成？设计时注意事项须知 光伏离网系统组成： 光伏离网系统主要是光伏模块，汇流箱(低功率产品通常不
huzp_bbs
2021-07-12 06:12:31
光伏逆变器有哪些元件组成？
光伏逆变器有哪些元件组成？ 光伏逆变器是将太阳能电池板发出的直流电转换为交流电的关键组成部件。它的主要功能是控制和调整直流电的电压、电流和频率，以使其适应不同的电力系统要求。光伏逆变器是光伏发电
2023-08-22 17:22:52
光伏储能系统和什么有关 光伏储能系统有哪些设备组成？
光伏储能系统是一种将太阳能转换为电能并储存起来的系统，它在解决太阳能发电的间歇性和不稳定性问题方面发挥着重要作用。本文将详细介绍光伏储能系统的相关知识，包括其组成设备、工作原理、应用领域以及发展趋势
2024-05-07 14:30:32
光伏发电系统的组成
光伏发电系统主要由光伏组件、控制器、逆变器、蓄电池及其他配件组成（并网不需要蓄电池）。根据是否依赖公共电网，分为离网跟并网两种，其中离网系统是独立运行的、不需要依赖电网。离网光伏系统配备了有储能作用的蓄电池
2023-04-06 15:32:26

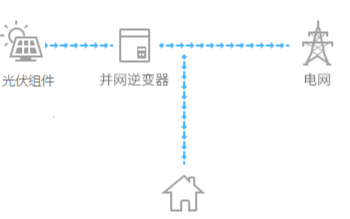

光伏并网发电由什么组成？
光伏电站主要由光伏电池、并网功率调节装置、有源无功发生器、远程监控系统组成。光伏系统电子显示牌主要是把LED显示所需如太阳辐射强度，当前发电功率、环境温度、今日发电量以及系统各个部分的工作状态等采集的数据传送到当地监控PC上。
S_A_Lucky
2019-10-24 09:00:33
光伏发电系统的组成有哪些？
光伏发电系统由太阳能电池板、太阳能控制器、蓄电池组成。如果输出电源为交流220V或110V，还需要配置逆变器。1、太阳能电池板太阳能电池板是光伏发电系统中的核心部分，也是光伏发电系统中价值比较
2021-06-03 16:29:10
光伏发电系统主要由哪几部分组成的
光伏发电系统主要由光伏组件、控制器、逆变器、蓄电池及其他配件组成。根据是否依赖公共电网，分为离网跟并网两种，其中离网系统是独立运行的、不需要依赖电网。离网光伏系统配备了有储能作用的蓄电池，可保证系统功率稳定，能在光伏系统夜间不发电或阴雨天发电不足等情况下供给负载用电。
jerry181855
2021-12-29 07:50:14

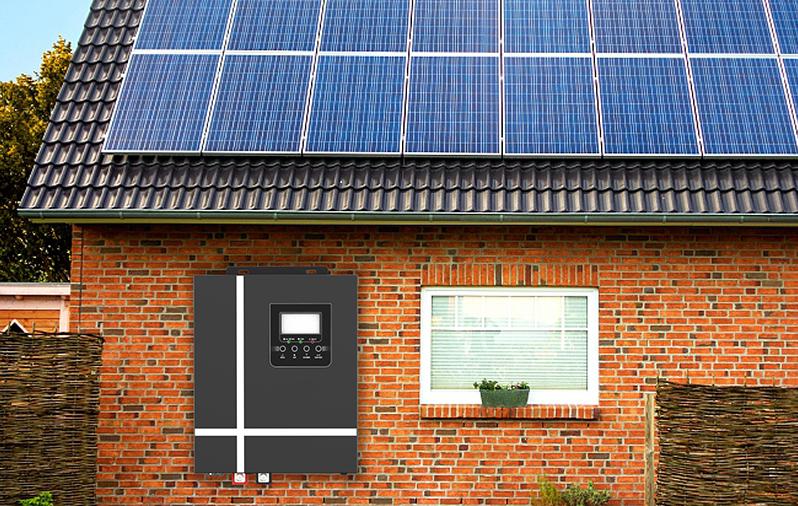

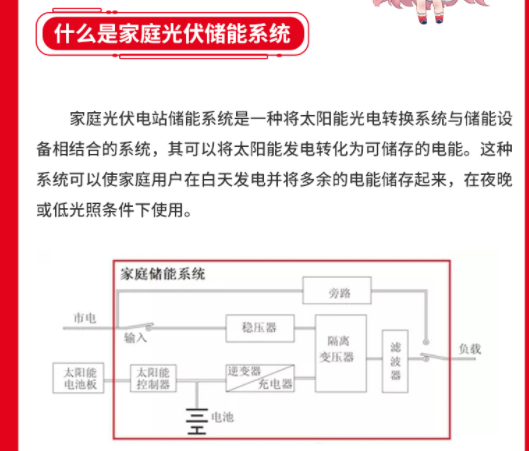

1分钟了解家庭光伏储能 家庭光伏储能系统有哪些分类呢？
如此强大的家庭光伏储能系统一般由哪些部分组成，主要依靠什么运转呢？家庭光伏储能系统有哪些分类呢？怎样选择合适的家庭光伏储能系统呢？
2023-07-23 11:33:11
光伏电池与光伏电池组件有哪些区别？
光伏电池与光伏电池组件有哪些区别？ 光伏电池与光伏电池组件是光伏发电系统中的两个重要组成部分，虽然二者有一定的相似之处，但在构造、用途和功能上存在着明显的不同。本文将从不同角度分析光伏电池与光伏
2023-12-29 15:16:58
光伏发电的原理及组成
光伏发电是根据光生伏特效应原理,利用太阳能电池将太阳光能直接转化为电能。不论是独立使用还是并网发电,光伏发电系统主要由太阳能电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不
2023-04-04 10:34:30
光伏智能电网的组成及架构
光伏智能电网是融合光伏发电与智能电网技术的现代电力系统，其核心目标是通过智能化手段实现光伏发电的高效接入、灵活调控与优化运行，从而提升电网的可靠性、经济性和环保性。以下从组成及架构两方面展开
2025-07-22 10:54:45
基于DC模块的光伏发电系统
摘要：本文研究了一种基于单端反激变换器的DC module电路，由它组成的光伏发电系统可以跟踪每块光伏电池板在不同光照、不同规格以及不同朝向等条件下的最大功率点。通过对光伏电池板直接串联时模拟阴影
wlyc1
2018-12-05 09:52:18
基于DC module的光伏发电系统
摘要：本文研究了一种基于单端反激变换器的DC module电路，由它组成的光伏发电系统可以跟踪每块光伏电池板在不同光照、不同规格以及不同朝向等条件下的最大功率点。通过对光伏电池板直接串联时模拟阴影
jsgssg
2018-12-04 09:56:29
光伏发电系统是什么？
光伏发电系统分为独立光伏系统和并网光伏系统。光伏发电系统是由太阳能电池方阵、蓄电池组、充放电控制器、逆变器、交流配电柜、太阳跟踪控制系统等设备组成。
2023-04-06 15:27:46
简化光伏系统电路的设计
1500V光伏发电系统的电源应用方案针对当前1500V光伏发电技术的发展趋势和相关配件市场需求，广州金升阳科技有限公司匠心研制并推出与之相匹配的电源，可直接从1500V高压端取电为光伏系统监控电路
jack_study
2021-11-16 08:29:37
离网型太阳能光伏发电系统
停留在听说过，没有深入的了解因此我们准备了一份离网型太阳能光伏发电系统简介有兴趣的话一起来看一下。一、系统构成离网型太阳能光伏发电系统主要由太阳能电池板、蓄电池组、太阳能控制器、变换器和监控系统等五大部分组成。图一为光伏发电系统示意图，图二为系统构成原理框图。各部分的功能和作用是：1、光伏电池板：它是光伏
jfdgs
2021-06-30 07:31:32
太阳能光伏系统的分类、组成及工作原理
太阳能光伏系统主要分为离网光伏发电系统和并网光伏发电系统。 1、离网光伏发电系统主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。 2、并网光伏发电系统就是太阳能
2021-10-29 17:07:22
太阳能光伏系统的分类、组成及工作原理
太阳能光伏系统主要分为离网光伏发电系统和并网光伏发电系统。1、离网光伏发电系统主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。2、并网光伏发电系统就是太阳能组件
2021-10-29 13:49:23
光伏功率预测有哪些作用
光伏功率预测有哪些作用？作用有哪些?光伏功率预测是什么？光伏功率预测系统就是将天气预报数据和环境检测仪所采集的数据加以分析，最后将生成的数据文件通过非实时交换机发送给省调。省调接收数据文件，入库并
云中云
2021-07-07 07:44:35

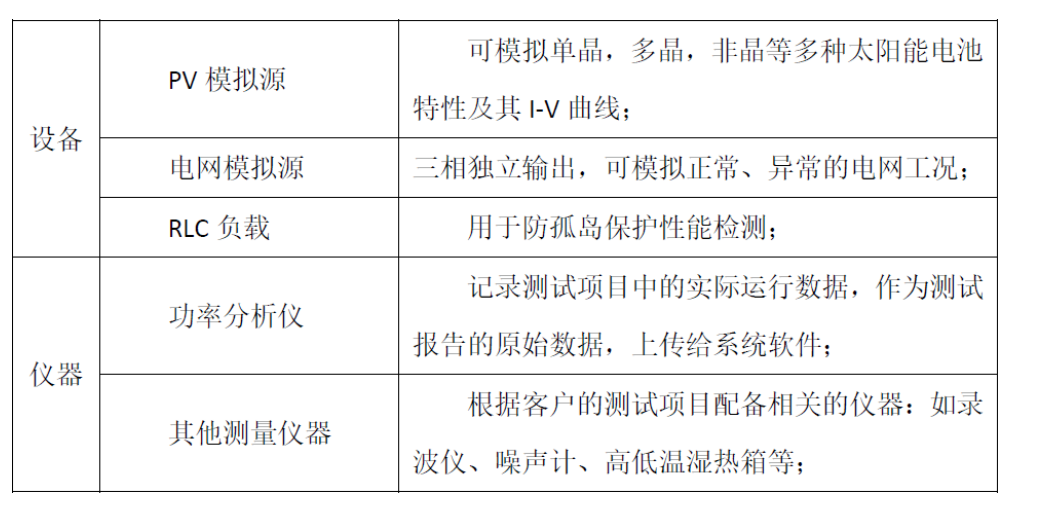

光伏逆变器测试系统有哪些功能？
