以下是POE（Power over Ethernet）供电的网线（以常见的T568B标准为例）接线图及说明：
POE 供电的核心原理
POE通过网线中的空闲线对（4,5,7,8） 或数据线对（1,2,3,6） 传输直流电，同时兼容网络数据传输。根据IEEE标准分为两种模式：
- Mode A (Alternative A)
供电线对与数据传输线对复用（1,2+,3,6-传输数据的同时供电）。 - Mode B (Alternative B)
空闲线对独立供电（4,5+ 和 7,8- 专门供电）。
标准POE接线图 (T568B线序)
| 引脚 | 线序颜色 | 功能 (Mode A) | 功能 (Mode B) |
|---|---|---|---|
| 1 | 白橙 | TX+ (数据+) + DC+ | TX+ (数据) |
| 2 | 橙 | TX- (数据-) + DC+ | TX- (数据) |
| 3 | 白绿 | RX+ (数据+) + DC- | RX+ (数据) |
| 4 | 蓝 | 未使用 | DC+ (供电+) |
| 5 | 白蓝 | 未使用 | DC+ (供电+) |
| 6 | 绿 | RX- (数据-) + DC- | RX- (数据) |
| 7 | 白棕 | 未使用 | DC- (供电-) |
| 8 | 棕 | 未使用 | DC- (供电-) |
关键区别：
- Mode A：电流通过数据线对（1/2/3/6）传输。
- Mode B：电流通过空闲线对（4/5/7/8）传输（4/5为+，7/8为-）。
实际接线场景
-
标准POE交换机 → POE设备（如AP、摄像头）
交换机自动识别设备并选择Mode A或B供电，无需手动配置，两端按标准T568B接线即可。 -
非标POE设备（注意兼容性！）
部分非标POE设备（如某些监控摄像头）固定使用4/5+和7/8-供电（即Mode B），需确保交换机或注入器匹配此模式。
接线注意事项
- 必须使用8芯网线（Cat5e或更高），4芯网线无法支持千兆及标准POE。
- 千兆网络必接8芯：百兆网络仅需1/2/3/6通，但千兆和POE必须8芯全通。
- 极性保护：标准POE（802.3af/at/bt）自动适应正负极，非标设备需严格按电压极性接线。
- 避免混用非标POE：非标POE设备（如24V摄像头）接入标准POE交换机可能烧毁设备！
图示简化版
┌───标准POE供电───┐
│ ▼
POE交换机 → 1白橙,2橙,3白绿,6绿 → 传输数据+供电 (Mode A)
→ 4蓝,5白蓝,7白棕,8棕 → 传输供电 (Mode B)
│ ▲
└────────────────┘只要使用标准POE设备，接线只需按T568B标准压制水晶头，供电由设备自动协商完成。
安全提示
- 使用认证的POE交换机/注入器，避免电压不稳定损坏设备。
- 非标POE设备需额外配置POE分离器，并确认电压/电流匹配。
如有具体设备型号，可进一步提供针对性接线方案！
摄像头poe供电网线接法
摄像头POE供电网线的接法主要取决于交换机和摄像头是否支持POE供电，以及具体的网络环境和需求。以下是几种常见的摄像头POE供电网线接法： 一、交换机和摄像头都支持POE供电 接法： 直接使用网线将
2024-08-15 09:43:48
PoE供电，选什么网线更合适？
PoE供电，选什么网线更合适？ PoE（Power over Ethernet，以太供电）是一种技术，通过以太网电缆为网络设备（如IP摄像机、无线接入点、IP电话等）提供同时传输数据和电力的方式
2023-11-28 15:51:04
解答POE供电对网线的要求高吗
因为POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本，因此POE供电是目前的一种趋势，那POE供电对网线的要求高吗?科兰通讯支出：市面的非标准网线材质主要有铜包钢
2022-08-23 10:37:20
poe供电网线最多多少米_poe网线水晶头接法
POE供电距离是由数据信号的传输距离决定的。单纯的电力是可以传输很远的，只要电路可通。但是数据信号的传输距离是由网线决定的。
2020-08-04 08:55:07
强电电子门牌综合接线图分享！
目前很多酒店走向智能化，电子门牌是智能化酒店的第一步，但是由于很多接电工人对智能产品很陌生，对酒店安装电子门牌怎么接线往往不敢尝试，害怕接错导致酒店出现损失，下面是欧创源分享的酒店电子门牌的接线图：希望对大家用所帮助！
欧创源智能科技
2018-12-25 20:14:24
PoE供电的网线选择需要注意什么
小编首先给大家介绍一下什么是PoE,简单的说PoE以太网供电（PoE，Power over Ethernet）是一种利用网线给设备提供直流电的技术。
2020-04-13 17:04:26
PoE供电选择哪种网线最合适？PoE以太网供电的两种方法

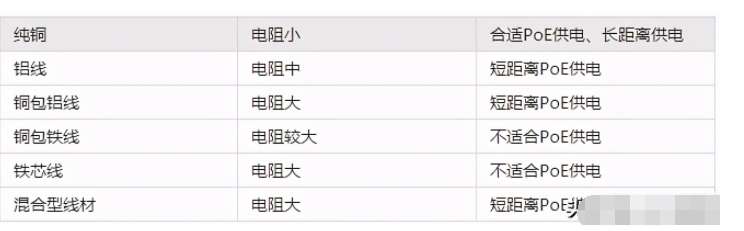

在有了PoE供电设备后，我们首先会考虑到选用什么网线最合适。市面的非标准网线材质主要有铜包钢、铜包铝、铜包铁等，这些网线的阻值大，都不适合用来POE供电。
