AES/EBU（通常简写为 AES3）是一种专业数字音频接口标准，用于传输数字音频信号。通常需要将 AES/EBU 信号转换为模拟音频信号或其他数字格式，这就涉及到“解码”过程。
理解 AES/EBU 解码电路的关键点在于：它通常包含两个主要部分（或者两个关键环节）：
- AES/EBU 接收器 / 数字接口接收器
- 数模转换器
下面详细说明这两个部分及其功能：
1. AES/EBU 接收器 (数字接口接收器)
- 核心任务： 接收来自传输线（通常是 110Ω 阻抗的平衡线缆，如XLR）的差分数字音频信号 (
A+,A-)。 - 关键功能：
- 阻抗匹配与隔离： 输入电路（通常包括一个音频变压器或专用接收器芯片的输入端）提供与110Ω传输线阻抗的匹配，以获得最佳的信号传输和抗噪声性能。变压器还能提供电气隔离（Galvanic Isolation），防止接地回路噪声。接收器芯片（如 Cirrus Logic CS841x 系列、TI/BB DIR9001、AKM AK411x 系列、Asahi Kasei AK411x 系列）通常内置了处理差分输入的电路。
- 信号恢复： 由于传输距离可能较长且存在干扰，输入信号幅度会衰减并引入抖动。接收器芯片的主要任务是对这个输入信号进行再整形、再定时。它能从畸变的信号中可靠地检测出“0”和“1”，并在其内部产生干净、低抖动的数字信号。这有时被称为“时钟恢复”或“数据恢复”。
- 协议解码： 接收器芯片解析 AES/EBU 的数据帧结构。
- 提取音频数据： 识别音频样本（16, 20, 24 位）的位置，并提取它们。
- 提取辅助信息： 识别并提取嵌入在数据流中的声道状态位和用户位。这些信息包含采样率、音频格式（如专业/消费级标志）、版权状态、单声道/立体声标志、时间码（如果嵌入的话）等。
- 提取嵌入时钟： AES/EBU 信号是自定时的，意味着发送端的采样时钟信息被编码进数据流本身（通过双相位标记编码）。接收器必须能恢复出与原始发送端同步的采样时钟。这是保证后续 DAC 高质量转换的关键。
- 输出信号： 接收器通常输出以下两路核心数字信号，供后续的数模转换器使用：
- 数据信号： 通常是串行音频数据格式，如 I²S、左对齐或右对齐格式。包含经过恢复的音频样本流。
- 位时钟和字时钟信号： 由接收器内部恢复出的、与音频数据同步的时钟信号。位时钟对应数据流的每个位，字时钟则标志一个音频样本的开始（也称为 LRCLK）。
2. 数模转换器
- 核心任务： 将从 AES/EBU 接收器获得的数字音频数据样本转换为模拟音频信号。
- 关键功能：
- 数字滤波： 接收到的数字音频样本经过了采样和量化（PCM），需要通过一个高精度的数字滤波器来重建原始模拟波形，并滤除超出奈奎斯特频率（采样频率一半）的混叠失真成分。这部分通常在专门的 DAC 芯片内部完成，有时也借助单独的 FPGA 或 DSP。
- 数模转换内核： 这是 DAC 的核心部分，根据其设计原理（如 Delta-Sigma 调制、多比特、R-2R 梯形网络等），将离散的数字样本值转换为连续的模拟电平值。
- 模拟滤波与放大： DAC 输出的原始模拟信号仍然包含高频噪声（量化噪声和谐波失真）。需要通过一个高质量的模拟低通滤波器（通常为运算放大器构成的巴特沃斯、切比雪夫或贝塞尔滤波器）来平滑信号，滤除这些不需要的高频成分。最后，可能还需要一个模拟放大器将信号电平提升到标准的线路电平。
- 输入信号： 依赖于 AES/EBU 接收器的输出格式，通常是上述的 I²S、左对齐或右对齐串行数据流以及对应的位时钟和字时钟。
解码电路结构图总结
一个典型的 AES/EBU 解码路径可以简化为：
AES/EBU输入端口 -> 输入变压器 -> AES/EBU接收器芯片 -> DAC芯片 -> 模拟输出滤波器/放大器 -> 模拟音频输出端口
重点总结 & 关键点
- AES/EBU ≠ DAC: AES/EBU 本身只是一个传输格式和接口。所谓的“解码电路”首先需要将这个接口传输的数字流接收下来并正确解析，然后才是将解析出的数字音频数据进行数模转换。
- 接收器是关键： 芯片（如 CS8416, DIR9001, AK4113）负责解码协议、恢复时钟和分离数据，是整个链路的门卫和信号净化器。它决定了后续 DAC 能够接收到信号的质量（尤其是抖动水平）。
- DAC 负责音质： DAC 芯片和其模拟输出级的设计直接决定了最终模拟音频的质量（保真度、动态范围、信噪比、谐波失真等）。
- 时钟的重要性： 由接收器从信号中恢复出的时钟，其低抖动特性对最终音频质量至关重要。在高品质设计中，也可能使用一个外部超低抖动时钟来“驯服”接收器恢复的时钟，或直接使用外部时钟绕过接收器的时钟恢复电路。
- 接口差异： AES/EBU 通常使用平衡传输（XLR），阻抗为110Ω。它的消费级版本 S/PDIF 使用不平衡传输（RCA 或光纤），阻抗为75Ω。虽然两者的数据帧结构非常相似，但物理接口不同，接收器芯片通常兼容两者的解码。电路设计（特别是输入阻抗匹配）需要对应。
实例 (典型芯片)
- AES/EBU接收器： Cirrus Logic CS8416, TI/Burr-Brown DIR9001, Asahi Kasei AK4113/AK4118, Wolfson WM8804/WM8805.
- DAC： Cirrus Logic CS4398, TI/Burr-Brown PCM179x, AKM AK449x/AK4191, ESS ES9038Q2M/ES9028PRO, Analog Devices AD1955/AD1853.
希望这个详细的中文解释能帮助你理解 AES/EBU 解码电路的核心原理和构成！

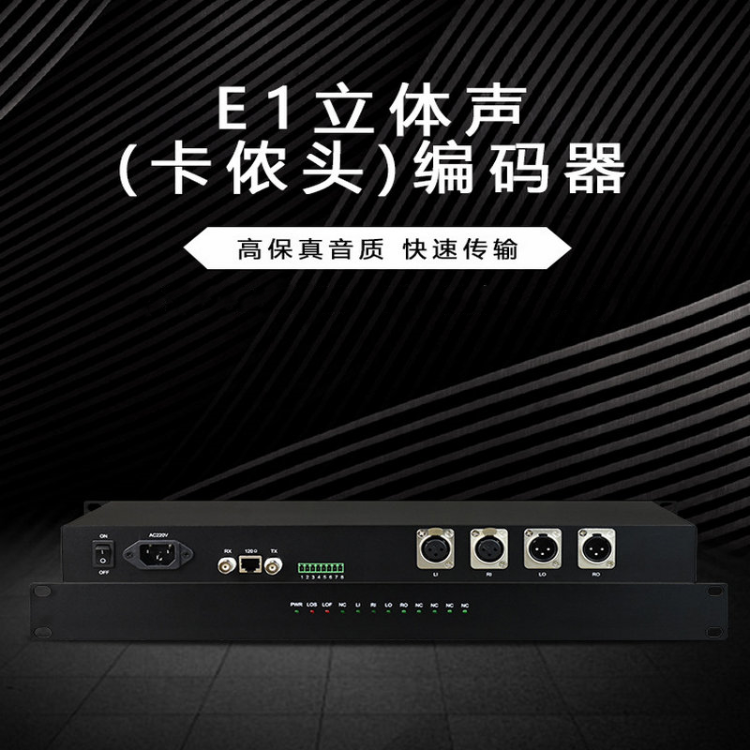

广播级E1转AES-EBU音频编解码器 E1转立体声音频卡侬头(XLR)编解码器
2022-06-21 11:04:19
纳祥科技数字音频解码NX8416，192khz采样率，可替代CS8416
纳祥科技NX8416是一款192KHZ 数字音频接收电路（光纤同轴接收），接收并解码数字音频数据的电路。它可让消费类和专业音频产品交换 S/PDIF 和 AES/EBU 音频数据，有效保证音质稳定
2025-01-18 10:06:24
AES HWIP技术规格
本文档介绍了AES 硬件 IP 功能。高级加密标准 （AES） 是 OpenTitan 协议中使用的主要对称加密和解密机制。 AES 单元是一个加密加速器，它接受来自处理器的请求以加密或解密 16 字节的数据块。它作为外设模块连接到芯片互连总线，符合外设功能的要求指南。
2023-08-03 10:46:50
如何实施软件AES以及AES加密/解密
这一样本代码展示了如何实施软件AES(高级加密标准)以及AES加密/解密如何运作。 您可以在下列时间下载样本代码http://www.nuvoton.com/resources-downlo.1218180400。 nuvoton 核
最强海贼王
2023-08-22 06:41:26
AES加密协议是什么？AES加密协议的应用
AES(Advanced Encryption Standard，高级加密标准)是一种广泛使用的对称密钥加密协议，它被设计用于保护电子数据的安全。以下是对AES加密协议的详细概述： 历史与标准化
2024-04-15 15:34:47
aes加密破解难度
aes加密破解难度，AES256/128 纯软件加解密时间效率测试–以Cortex-M0与M3 MCU为例一、测试环境与方法二、测试代码介绍（以AES256为例）三、测试结果与抓包截图AES软件源码库（C语言），包含全部CBC/CTR等模式，SHA、HMAC软件源码库（C语言）见链...
wdc596933938
2021-08-09 07:33:25
aes在云存储中的应用实例
云存储服务允许用户通过互联网访问和存储数据，这使得数据的安全性和隐私性成为关键问题。AES作为一种高效的对称加密算法，提供了强大的数据保护能力。 2. AES基本原理 AES是一种对称加密算法
2024-11-14 15:11:06
旋变解码电路
各位大神，旋变解码电路请教一下，我用的是AD1200，调试的时候发现不同批次的AD1200，通电后会出现DOS灯亮，最终旋变报警
lxd0514820527
2020-02-22 11:26:10
TDA3504视频解码电路分享
TDA3504是视频控制及PAL/SECAM制解码单片集成电路；一体化集成电路；该电路输入亮度信号、色度信号以及供控制用的电平沙堡脉冲信号；可从外部插入线性R、G、B、信号，用于视频输出的R、G、B输出信号；适用于解码电路。
h1654155273.0656
2021-04-13 07:36:51
cc2640 AES加密问题
我包含了aes.h、ccm.h、aesCcm_api.h 这三个头文件之后调用 Aes_encrypt_Sw();编译显示说没有定义，请问怎么解决？
chm2
2020-03-19 09:31:11
哪里可以找到AES-192和AES-256的Verilog代码？
嗨，我是一名本科生，也是使用FPGA套件的新手。在我的最后一个学期项目中，我使用Spartan 3A-3400 DSP套件实现AES，但我在查找AES-192和AES-256的verilog代码
yhxcsf
2019-09-11 11:24:58
harmony-utils之AES，AES加解密
harmony-utils之AES，AES加解密 harmony-utils 简介与说明 [harmony-utils] 一款功能丰富且极易上手的HarmonyOS工具库，借助众多实用工具类，致力于
2025-06-30 17:30:51
aes加密的常见错误及解决方案
AES（Advanced Encryption Standard，高级加密标准）是一种对称加密算法，它使用固定长度的密钥对数据进行加密。在使用AES加密时，可能会遇到一些常见错误。以下是对这些错误
2024-11-14 15:13:03
音频解码电路的结构组成及故障检测方法
无论是普通的DVB机还是中星九号专用接收机，其音频电路结构和工作原理相差不大，都是由音频解码电路、数模转换电路、音频放大电路构成。音频解码电路一般集成在主芯片内部，数模转换电路和音频放大电路则因机种、机型不同而有差别。
2019-08-05 14:40:43

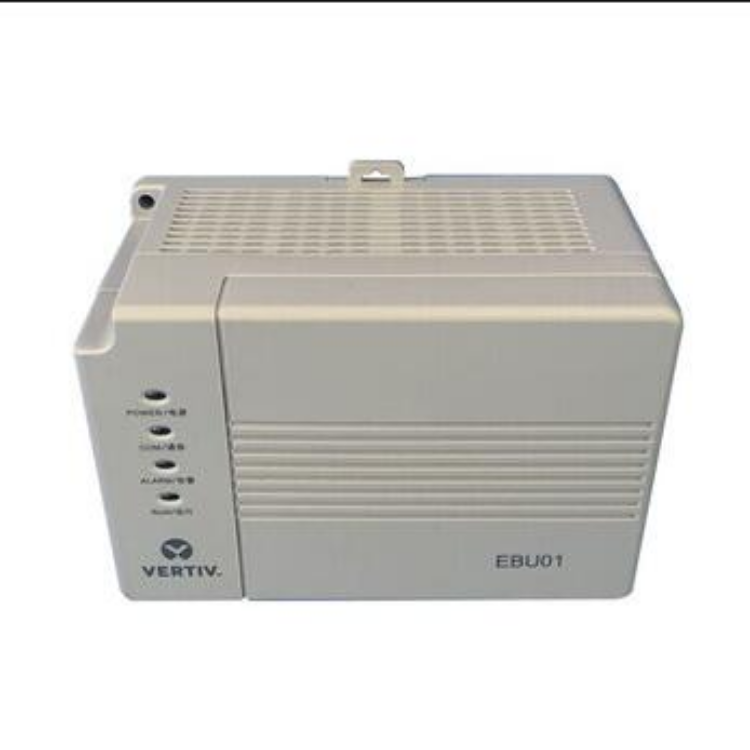

维谛EBU02电池巡检仪
