以下为光纤光栅（FBG）传感技术的系统设计方法及应用领域的详细介绍：
一、光纤光栅传感系统设计
1. 核心元件
- FBG传感器：通过紫外曝光在光纤上形成周期性折射率调制结构，反射特定波长（布拉格波长 (\lambdaB = 2n{eff}\Lambda)）。
- 宽谱光源：如ASE光源或SLED，覆盖FBG反射波长范围（通常1520-1570nm）。
- 解调系统：监测波长偏移量（精度需达±1pm）。
- 传输光纤：单模光纤（如SMF-28）。
- 信号处理单元：FPGA或嵌入式系统实现实时数据处理。

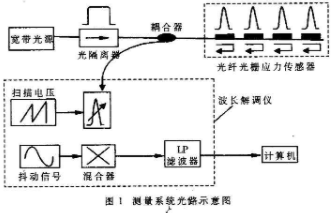

2. 系统架构设计
graph LR
A[宽谱光源] --> B[光纤耦合器]
B --> C[FBG传感器阵列]
C --> D[波长解调装置]
D --> E[数据采集系统]
E --> F[分析软件]3. 关键技术细节
- 传感网络拓扑：
- 串联式：单光纤串联多个FBG（波长间隔>3nm，避免串扰）
- 并联式：通过耦合器分路（增加通道数但损耗大）
-
解调方案对比： 方法 精度 速度 成本 光谱仪 ±5pm 低速 低 可调滤波器 ±1pm 中速 中 干涉解调 ±0.1pm 高速 高 - 温度补偿设计：
- 参考FBG法：未受应变的FBG作基准
- 双栅法：特殊封装抵消温度影响（如悬臂梁结构）
4. 封装工艺
- 应变传感器：金属焊接基片（304不锈钢）保护，应变传递率>90%
- 高温传感器：陶瓷管封装（耐温>800℃）
- 生化传感器：聚酰亚胺涂层（响应湿度/PH值）
二、核心应用领域及案例
1. 结构健康监测（80%大型工程应用）
- 桥梁监测：港珠澳大桥部署5000+FBG，实时监测应变分布（精度±2με）
- 风力发电：叶片根部应变监测（采样率1kHz，预警疲劳裂纹）
2. 能源基础设施
- 输电网：
- 电缆温度监测（±0.5℃精度，定位±1m）
- 变压器热点检测（FBG嵌入绕组，耐受50kV/cm场强）
- 油气管道：分布式FBG阵列检测第三方破坏（应变灵敏度50nε/√Hz）
3. 航空航天（极端环境应用）
- 飞机机翼：碳纤维复合材料嵌入FBG（减重40% vs 传统传感器）
- 火箭发动机：750℃实时应变监测（特殊再生光纤技术）
4. 生物医学（新兴领域）
- 微创手术器械：3mm直径导管集成FBG（力反馈精度±0.1N）
- 智能假肢：步态相位检测（响应时间<1ms）
5. 工业过程控制
- 注塑成型：模腔内压力监测（温度补偿后±0.1MPa）
- 核电站：反应堆压力容器监测（抗辐射剂量>10MGy）
三、技术优势与挑战
优势：
- 多参量感知：单光纤同时测温度/应变/振动/化学量
- 电磁免疫：特高压换流站实测信噪比>60dB
- 长距离监测：解调距离可达50km（拉曼放大器加持）
挑战：
- 交叉敏感问题：温度应变耦合误差（需双参数矩阵解耦）
- 大规模复用极限：目前单纤最大支持约1000个FBG（C波段40nm带宽）
四、未来发展方向
- 飞秒激光直写FBG：耐温提升至1200℃（航空发动机应用）
- 聚合物光纤FBG：柔性可穿戴传感器（应变范围提升至40%）
- 人工智能解调：深度学习补偿非线性误差（实验证明精度提升85%）
典型系统指标：现代商用FBG解调仪波长分辨率0.1pm（对应应变0.1με），动态范围30dB，支持1kHz以上高速采样。在大型结构中寿命可达25年，远优于电子传感器。
