运算放大器的硬件设计是模拟电路设计的核心内容之一，广泛应用于信号处理、滤波、比较器、电源控制等领域。以下是其硬件设计的基础要点：
一、运算放大器基本概念
-

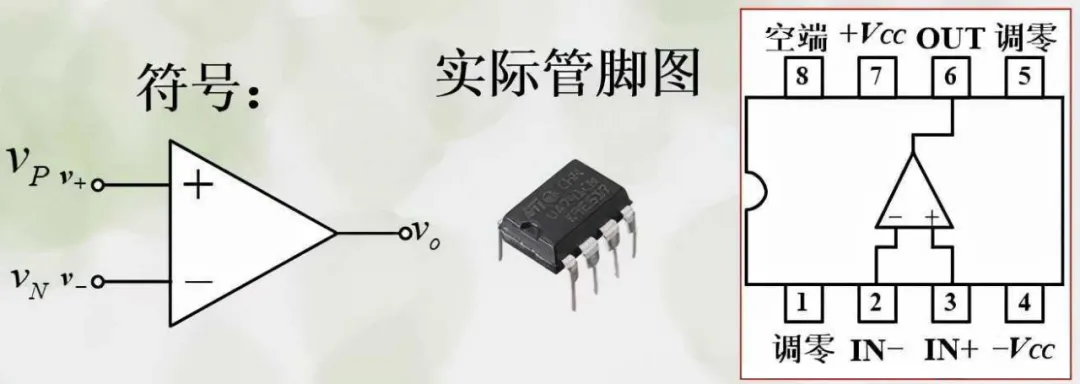

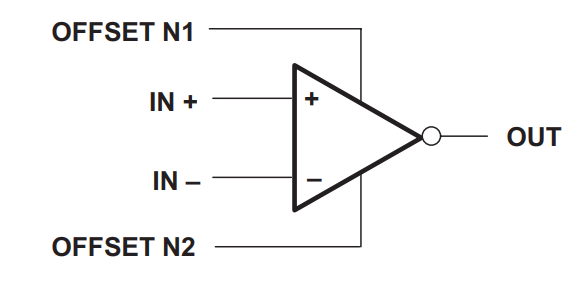

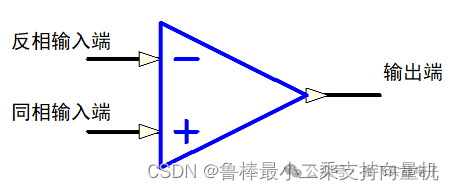

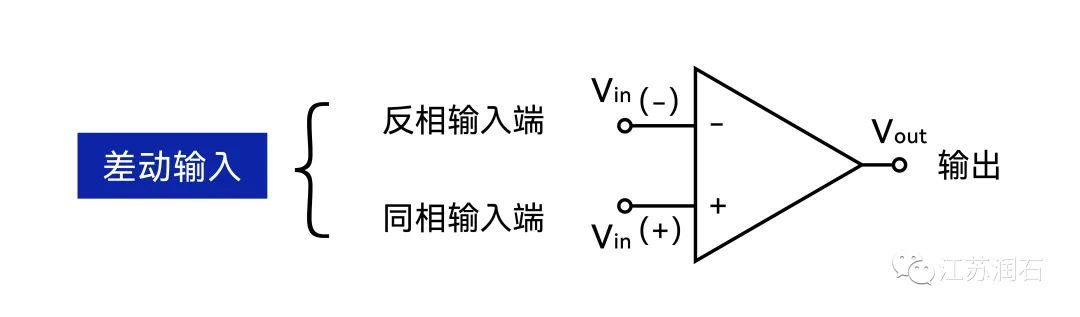

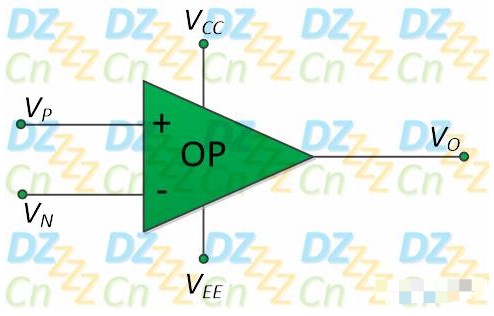

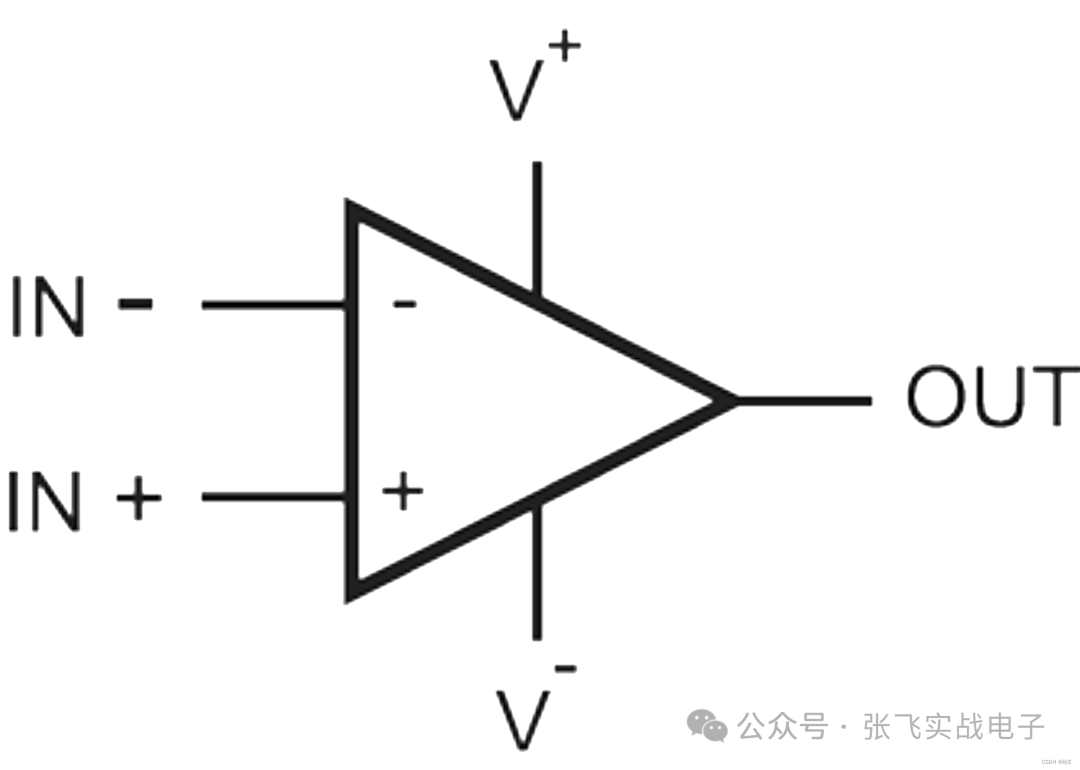

符号与引脚
- 典型符号：三角形符号，包含 同相输入（+）、反相输入（-）、输出端（Out） 以及电源引脚（±Vcc）。
- 关键特性：高输入阻抗、低输出阻抗、高开环增益（理想运放增益为无穷大）。
-

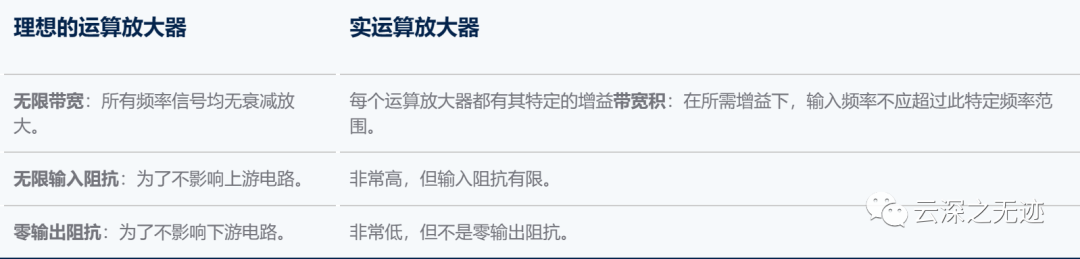

理想运放模型
- 虚短：两输入端电压相等（V+ = V-）。
- 虚断：输入电流为零（I+ = I- = 0）。
-
实际运放的非理想特性
- 输入失调电压（Vos）、输入偏置电流（Ib）、带宽限制、压摆率（Slew Rate）等。
二、关键参数与选型
-
直流参数
- 输入失调电压（Vos）：输入端等效的电压偏差，影响精度，需通过外部调零电路补偿。
- 输入偏置电流（Ib）：输入端流入/流出的微小电流，影响高阻抗电路设计。
- 共模抑制比（CMRR）：抑制共模信号的能力，单位为dB。
-
交流参数
- 增益带宽积（GBW）：开环增益与带宽的乘积，决定运放处理高频信号的能力。
- 压摆率（Slew Rate）：输出电压的最大变化速率，影响大信号高频响应。
- 相位裕度（Phase Margin）：稳定性指标，需大于45°以避免振荡。
-

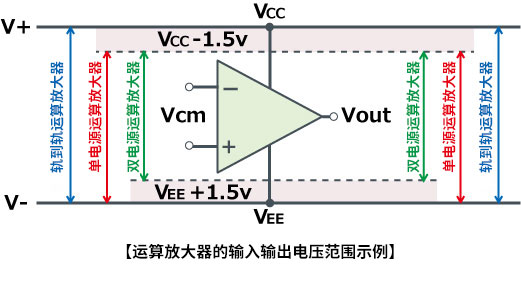

电源与功耗
- 单电源/双电源供电范围、静态电流（Idd）、功耗（P= Vcc × Idd）。
三、典型电路设计
-
反相放大器
- 公式：( V_{out} = -\frac{Rf}{R{in}} \cdot V_{in} )
- 特点：输入阻抗由R_in决定，反相输出。
-
同相放大器
- 公式：( V_{out} = \left(1 + \frac{Rf}{R{in}}\right) \cdot V_{in} )
- 特点：高输入阻抗，同相输出。
-
电压跟随器
- 电路：输出直接反馈到反相输入端，增益为1。
- 用途：阻抗匹配，隔离前后级电路。
-

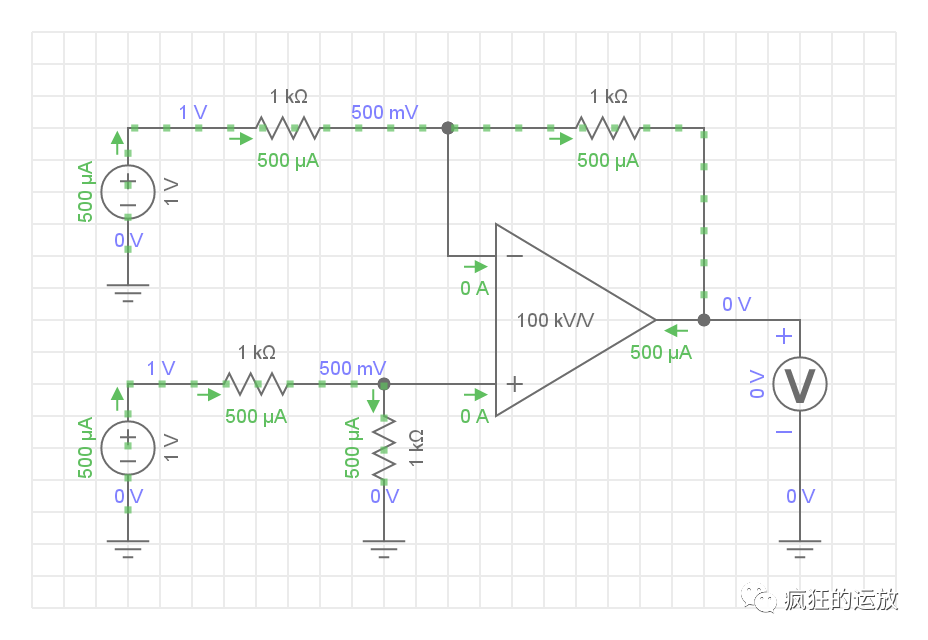

差分放大器
- 公式：( V_{out} = \frac{Rf}{R{in}} (V_2 - V_1) )
- 应用：抑制共模噪声，如传感器信号调理。
-
积分/微分电路
- 积分器：输出为输入电压对时间的积分。
- 微分器：输出为输入电压的变化率。
四、设计注意事项
-
稳定性与补偿
- 避免振荡：增加补偿电容（如米勒补偿）、优化反馈网络相位。
- 布局：缩短反馈路径，减少分布电容。
-
电源去耦
- 在电源引脚附近并联 0.1μF陶瓷电容 和 10μF电解电容，抑制高频噪声。
-
PCB布局技巧
- 模拟地与数字地分开，单点接地。
- 敏感信号线远离高频或大电流路径。
-
输入保护
- 加入限流电阻或钳位二极管，防止过压损坏输入级。
五、运放选型指南
- 通用型（LM358、TL082）：低带宽、低成本，适用于低频信号处理。
- 精密型（OP07、AD8628）：低失调、低温漂，适合传感器放大。
- 高速型（AD8065、THS3091）：高带宽、高压摆率，用于射频或视频信号。
- 低功耗型（LPV521、MAX44246）：适用于电池供电设备。
六、调试技巧
- 测量失调电压：将输入端短接到地，测量输出电压，计算等效失调。
- 验证带宽：输入正弦信号，逐步提高频率，观察输出幅值下降至-3dB的点。
- 检查振荡：用示波器观察输出是否存在自激，调整补偿电容或反馈电阻。
掌握以上基础后，可结合具体场景（如音频放大、仪器仪表、电源控制）灵活设计，并参考数据手册优化参数。实际设计中需权衡速度、精度、功耗和成本，反复迭代验证。
